인텔 3 시리즈 칩셋은 지난 컴퓨텍스 2007에서 발표되었는데 이때는 하이엔드 칩셋인
X38, 메인스트림 칩셋인 P35를 비롯하여 그래픽 내장 칩셋인 G35, G33이 함께 소개되었다. 이들 칩셋은 P965
칩셋에 이어 새로운 사우스브릿지인 ICH9 시리즈를 본격적으로 적용하기 시작한 것도 특징이다.
이들을 발표 후 현재는 P965의 뒤를 이어 P35 시리즈, G33 등의 칩셋을 사용한
제품들이 본격적으로 시장에 등장하여 어렵지 않게 사용해볼 수 있는 환경이 갖춰졌다. 물론, X38과 같은 하이엔드 칩셋도
조만간 등장하지만 사용자 입장에서는 고급형 칩셋보다는 저렴한 보급형 칩셋들의 등장을 더 기다리기도 한다.

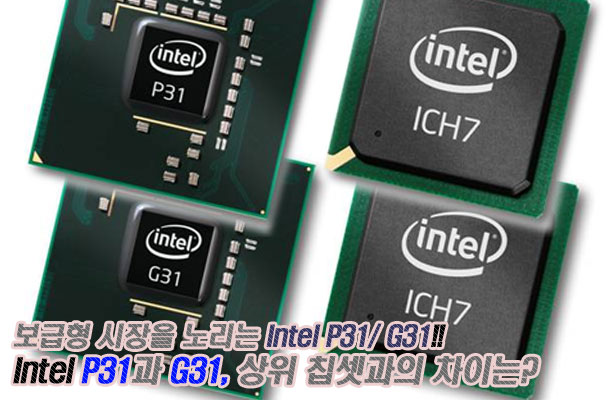

이에 맞추어 인텔도 3시리즈 중 보급형 칩셋들로 볼 수 있는 P31과 G31을 준비
중이라는 소식이 전해졌고 메인보즈 제조사들에서도 이들 칩셋을 사용한 다양한 제품들을 내놓기 시작하고 있다.
P31과 G31 칩셋은 기존의 945P나 945G, 945GL과 같은 보급형 라인을
이어받는 칩셋으로 상위 P35나 G35, G33과 같은 칩셋들의 지원 기능에서 차이를 두고 사우스브릿지도 2세대 아래로 볼
수 있는 ICH7 시리즈를 사용한 것도 가격적으로 충분히 설득력을 얻을 수 있다.
그러면, 새롭게 등장한 P31과 G31 칩셋은 상위 P35나 G35, G33 칩셋들과
비교하여 어떠한 차이를 가지는지를 살펴보자.
Intel P31 Express 칩셋
[Intel P31 Express 블럭다이어그램 (출처 : www.intel.com/kr)]
| 칩셋명 |
P35 Express |
P31 Express |
P965 Express |
| 타겟 시장 |
퍼포먼스/ 메인스트림 |
메인스트림 |
퍼포먼스/ 메인스트림 |
| 프로세서 지원 |
Intel Core2 Duo, Core2 Quad, Core2 Extreme |
Intel Core2 Duo, Core2 Quad |
Intel Core2 Duo, Pentium D, Pentium 4 (HT 지원
포함.) |
| 소켓 |
LGA775 |
LGA775 |
LGA775 |
| Hyper-Threading
Technology (HTT) |
HTT 최적화 |
HTT 최적화 |
HTT 최적화 |
| FSB |
1333/1066/800MHz |
1066/800MHz |
1066/800/533MHz |
| 메모리 용량 |
8GB |
4GB |
8GB |
| 지원 메모리 |
DDR2/ DDR3 (Dual Channel) |
DDR2 (Dual Channel) |
DDR2 (Dual Channel) |
| FSB/ 메모리 지원 |
DDR2 800/667/533, DDR3 1066/800 |
DDR2 800/667/533 |
DDR2 800/667/533 |
| PCI-E |
PCI-Express x16 (1 x 16) |
PCI-Express x16 |
PCI-Express x16 |
인텔 홈페이지에서 공식적으로 소개하고 있는 자료들을 토대로 하여 P35와 P31, P965 칩셋들을 서로 비교하여 보았다.
보급형 칩셋으로 등장한 P31은 상위 칩셋과 비교하여 FSB 지원에 따른 차이 및 메모리 지원 용량 및 메모리 종류에
차이를 보인다.
프로세서 지원 부분은 P31은 800MHz와 1066MHz만 지원한다고 나타나 있는데 일부 제조사들 (GIGABYTE
GA-P31-DS3L을 포함)의 경우 1333MHz 지원 CPU도 지원 목록에 포함되고 있어 사실상 Celeron D,
Pentium 4, Core2 Duo, Core2 Quad, Core2 Extreme LGA775 소켓 이상의 프로세서는
대부분 지원하는 것으로 볼 수 있다. 물론, 공식적으로 언급된 P31의 FSB는 800/ 1066MHz이다.
그러나, 앞서 언급했듯이 일부 메인보드 제조사들은 이미 FSB1333MHz를 지원이 가능하도록 등장한 상태이므로 상위
프로세서와의 조합을 통해 저렴한 시스템 구성도 가능해진다. (그러나, GIGABYTE GA-P31-DS3L의 홈페이지
스펙에는 P31의 칩셋 제한에 따라 FSB1333MHz CPU를 장착할 때 모든 메모리 슬롯을 채우면 시스템 불안정 및
메모리 용량 및 클럭을 제대로 인식하지 못하는 문제가 발생된다는 경고 문구가 포함되어 완벽한 지원이 아님을 볼 수 있다.)
메모리 지원 부분도 달라졌는데 P31은 상위 칩셋들이 최대 8GB의 메모리 용량을 지원하는 것과는 대조적으로 최대 4GB를
지원하여 메모리 용량은 절반으로 줄어들었다. 일반 사용자들이 많이 사용하고 있는 운영체제인 Windows XP 32bit
같은 경우 4GB를 모두 인식하지 못하고 장치 등에 의해 3.xx GB로 인식되는 운영체제의 메모리 지원 등의 문제가
있지만, 일반 사용자들은 보통 1GB에서 2GB 사이의 메모리면 어느 정도 충분한 메모리 용량이라는 것을 고려하면 4GB
지원이면 보급형 칩셋으로는 큰 문제로 지적도리 부분은 아니다.
또, 메모리는 DDR2 SDRAM만을 지원하고 있으며, DDR2 533/ 667/ 800MHz의 클럭을 지원하여 DDR2를
지원하는 상위 칩셋과 큰 차이는 없다. DDR3 SDRAM은 상위 칩셋인 P35부터 지원한다. P31 역시 상위 P35처럼
듀얼 채널 메모리 구성도 지원한다. 오늘 살펴볼 GIGABYTE GA-P31-DS3L의 경우 P31에서 공식 지원되고 있는
DDR2 533/ 667/ 800MHz 외에도 비공식적으로 DDR2 1066MHz도 지원이 가능하다.
그 외 Intel Fast Memory Access 기능을 통해 메모리 성능을 향상 시킬 수 있으며, Intel Flex
Memory Technology를 통해 용량이 다른 메모리라도 듀얼 채널 메모리 구성이 가능해진다.
| 칩셋명 |
P35 Express |
P31 Express |
P965 Express |
| PCI-E (ICH) |
PCI-Express x1 (6) |
PCI-Express x1 (4-6) |
PCI-Express x1 (4 or 6) |
| 저장장치 인터페이스/ 포트 |
4-6 SATA II (AHCI)/ eSATA |
SATA II 4/ PATA 1 |
SATA II (3Gbps) 6/ eSATA (External SATA) |
| 저장장치 기술 |
Intel Matrix Storage Tecnology ICH9R, ICH9DO (NCQ, RAID
0,1,5,10), Intel Rapid Recover Technology, Command Port
Multiplier |
Intel Matrix Storage Technology (NCQ, RAID 0,1,5,10) ICH7R |
Intel Matrix Storage Technology (NCQ, RAID 0,1,5,10) |
| Intel I/O 컨트롤러 |
ICH9/ ICH9DH/ ICH9R |
ICH7/ ICH7R |
ICH8/ ICH8R/ ICH8DH |
| PCI |
6 |
4 |
6 |
| USB 포트/ 컨트롤러 |
12 USB 2.0 (Dual AHCI, Port Disable)/ eSATA |
8/ USB 2.0 |
8/ USB 2.0 |
| Audio |
Intel High Definition Audio |
Intel High Definition Audio/ AC97/20-bit Audio |
Intel High Definition Audio/ AC97/20-bit Audio |
앞서 언급되어진 노스브릿지 지원 기능과 더불어 달라진 부분으로 사우스브릿지 조합의 차이로
지원되는 기능에도 차이를 보인다.
상위 칩셋으로 볼 수 있는 P35 Express 칩셋이 새롭게 등장한 ICH9 시리즈와
조합되는 것과 달리 이미 이전에 사용되어 왔던 ICH7이 조합되어 사용된다. 이는 P31 칩셋이 저렴한 보급형 시장을
타겟으로 하고 있는 것을 확인할 수 있는 부분이다. 그러나, P965와 P35에 사용되는 ICH8 시리즈나 ICH9
시리즈는 IDE를 제거하였지만, ICH7은 유지하고 있기 때문에 IDE 지원을 위해 추가로 장착되는 칩셋이 없다는 것도
저렴한 가격 형성에 도움이 될 수 있는 부분이다.
또한, ICH7 시리즈의 적용으로 PCI 슬롯 갯수가 4개로 줄고 USB 2.0 지원
포트 역시 P35의 12개에서 4개 줄어든 최대 8개를 지원한다. 또, ICH7 시리즈가 HD Audio와 AC97 코덱을
모두 지원할 수 있는 것과는 달리 HD Audio만 지원하는 차이를 보인다. 그 외 ICH9 시리즈에만 데이터 복구 기능인
Intel Rapid Recover Technology, SATA II 규격에 포함된 Command Port
Multiplier (최대 15개의 SATA 장치 연결 가능한 기능) 기능도 ICH7 시리즈에는 포함되지
않는다. SATA II 지원 포트 역시 P31은 4개로 줄게된다.
Intel G31 Express 칩셋
[Intel G31 Express 블럭다이어그램 (출처 : www.intel.com/kr)]
| 칩셋명 |
G35 Express |
G33 Express |
G31 Express |
| 타겟 시장 |
퍼포먼스 |
퍼포먼스/ 메인스트림 |
메인스트림 |
| 프로세서 지원 |
Intel Core2 Duo, Core2 Quad |
Intel Core2 Duo, Core2 Quad |
Intel Core2 Duo, Core2 Quad |
| 소켓 |
LGA775 |
LGA775 |
LGA775 |
| Hyper-Threading
Technology (HTT) |
HTT 최적화 |
HTT 최적화 |
HTT 최적화 |
| FSB |
1333/1066/800MHz |
1333/1066/800MHz |
1066/800MHz |
| 메모리 용량 |
8GB |
8GB |
4GB |
| 지원 메모리 |
DDR2 (Dual Channel) |
DDR2/ DDR3 (Dual Channel) |
DDR2 (Dual Channel) |
| 내장 그래픽 |
Intel Graphics Media Accelerator X3500 |
Intel Graphics Media Accelerator 3100 |
Intel Graphics Media Accelerator 3100 |
| FSB/ 메모리 지원 |
DDR2 800/667/533 |
DDR2 800/667/533, DDR3 1066/800 |
DDR2 800/667/533 |
| PCI-E |
PCI-Express x16 |
PCI-Express x16 |
PCI-Express x16 |
Intel G31 Express 칩셋 역시 앞서 살펴본 P31 Express 칩셋과 마찬가지로 보급형 내장 그래픽 칩셋으로
상위에 있는 G33과 동일한 Intel Graphics Media Accelerator 3100을 장착하고 있으며, PCI-Express
x16 슬롯 지원은 큰 차이는 없다. 앞으로 나오게 될 G35 Express 칩셋은 G33과 G31과는 다르게
DirectX 10과 Shader Model 4.0, OpenGL 2.0을 지원하는 Intel Graphics Media
Accelerator X3500이 사용된다. G33과 G31은 DirectX 9.0c, Shader Model 2.0,
OpenGL 1.4를 지원하여 Windows Vista Aero Glass 지원을 위한 스펙을 가진다.
또, G35의 경우 상위 칩셋답게 DVI, HDMI와 HDCP를 지원하고 G33과 G31은 블럭다이어그램에는 DVI,
HDMI, HDCP를 모두 지원할 수 있는 것으로 나타나 있지만, 인텔 홈페이지 스펙 부분에는 G35는 HDMI와 HDCP
지원, G33은 HDMI 지원, G31은 HDMI나 HDCP 지원에 대한 언급이 나타나 있지 않다. 이는 상위 제품들이
풀스펙을 지원하는 것과 달리 하위 제품들이 가격 등에 의해 이들 기능이 제거되는 부분이 있기 때문이다.
프로세서 지원 부분은 상위 칩셋들인 G35와 G33이 FSB 800/ 1066/ 1333MHz를 지원하는 것과 비교하여
FSB 800/ 1066MHz를 지원하여 공식적으로는 FSB1333MHz를 지원하지는 않는다. 하지만, 오늘 살펴볼
GIGABYTE GA-G31MX-S2는 G31 칩셋을 사용하면서 FSB1333MHz도 지원하고 있고 다른 메인보드 제조사들
역시 이를 지원할 것으로 보여져 상위 칩셋을 사용한 메인보드보다 저렴하게 사용할 수 있는 장점이 있다. 지원 프로세서는
앞서 살펴본 Celeron D, Pentium 4, Core2 Duo, Core2 Quad, Core2 Extreme
LGA775 소켓 프로세서를 대부분 지원한다.
메모리 지원 부분 역시 P31처럼 DDR2 SDRAM만을 지원하며, 듀얼 채널 메모리 구성을 지원한다. 메모리 용량은 상위
G35나 G33이 8GB를 지원하는 것과 비교하여 절반으로 줄어든 4GB만 지원한다. 메모리 지원 클럭은 상위 칩셋들과
마찬가지로 DDR2 533/ 667/ 800MHz를 지원한다.
그 외 P31 칩셋과 마찬가지로 Intel Fast Memory Access 기능을 통해 메모리 성능을 향상 시킬 수
있으며, Intel Flex Memory Technology를 통해 용량이 다른 메모리라도 듀얼 채널 메모리 구성이
가능해진다.
칩셋명 |
G35 Express |
G33 Express |
G31 Express |
PCI-E (ICH) |
PCI-Express x1 (6) |
PCI-Express x1 (6) |
PCI-Express x1 (4-6) |
저장장치 인터페이스/ 포트 |
4-6 SATA II (AHCI)/ eSATA (External SATA) |
4-6
SATA II (AHCI)/eSATA |
SATA II (3Gbps) 4/ PATA 1 |
저장장치 기술 |
Intel Matrix Storage Tecnology ICH8R, ICH8DH (NCQ, RAID
0,1,5,10) |
Intel Matrix Storage Technology (NCQ, RAID 0,1,5,10) ICH9R/
ICH9DO, Intel Rapid Recover Technology, Command Port
Multiplier |
Intel Matrix Storage Technology (NCQ, RAID 0,1,5,10), ICH7R |
Intel I/O 컨트롤러 |
ICH8/ ICH8DO/ ICH8R |
ICH9/ ICH9R/ ICH9DH |
ICH7/ ICH7R |
PCI |
4 |
4 |
6 |
USB 포트/ 컨트롤러 |
12 USB 2.0 (Dual AHCI, Port Disable)/ eSATA |
12 USB 2.0 (Dual AHCI, Port Disable)/ eSATA |
8/ USB 2.0 |
Audio |
Intel High Definition Audio |
Intel High Definition Audio |
Intel High Definition Audio/ AC97/20-bit Audio |
사우스브릿지 조합 역시 P31과 마찬가지로 ICH7과 조합되며, 지원되는 기능도 상위
ICH8 시리즈와 ICH9 시리즈에서 지원되는 기능들보다 축소되고 있는 것을 볼 수 있다. 인텔 홈페이지에는 G35 칩셋이
ICH8과 조합되는 것으로 나타나 있지만, 아직 등장하지 않은 상태이므로 G33처럼 ICH9 시리즈와 조합될 가능성도
있다. SATA II 포트 역시 4개로 줄지만, ICH7 시리즈 칩셋이 PATA를 별도의 칩셋 없이 지원 가능하므로
PATA 1포트를 추가 지원하게 된다.
Intel P31과 G31, 45nm 공정 CPU 지원?
[Intel P31 Express 칩셋, 공식적으로는 FSB800과 1066MHz 지원.]
[Intel G31 Express 칩셋, 공식적으로는 FSB800과 1066MHz 지원.]
Intel P31과 G31 Express 칩셋은 공식적으로 모두 FSB800과 1066MHz 지원임을 밝히고 있으며, 위
내용에도 보여지듯이 45nm 공정이 적용된 새로운 CPU들 역시 지원할 수 있음을 밝히고 있다. 물론, 1066MHz나
800MHz가 적용된 보급형 CPU들을 지원한다는 의미지만, 일부 메인보드 제조사들의 경우 바이오스 업데이트나 메인보드
리비전 등을 통해 FSB1333MHz까지 지원할 수 있도록 구성되고 있다.
오늘 살펴볼 GIGABYTE GA-P31-DS3L과 GA-G31MX-S2 두 제품 역시 FSB1333MHz 지원이
가능하다. 그러나, 앞서도 언급하였듯이 P31과 G31 Express 칩셋 제한에 따라 FSB1333MHz CPU를 장착할
때 모든 메모리 슬롯을 채우면 시스템 불안정 및 메모리 용량 및 클럭을 제대로 인식하지 못하는 문제가 발생된다는 경고
문구가 포함되어 완벽한 지원이 아님을 볼 수 있다. (G31의 경우 메모리 슬롯이 2개가 아닌 4개 슬롯일 때 문제가
된다.)
[GIGABYTE 45nm 공정 프로세서 지원 메인보드]
[이미지 클릭하면 해당 페이지로 이동.]
GIGABYTE 홈페이지를 통해 제공되는 자료에는 45nm 공정이 적용된 프로세서를 지원하는 P35, P31, G33,
G31 등의 제품들 목록이 제공되고 있다. 현재까지는 P35 칩셋 제품이 가장 많고 최근 등장한 P31과 G31 제품들도
포함된다. 물론, 살펴볼 GIGABYTE GA-P31-DS3L과 GA-G31MX-S2 두 가지 제품 역시 45nm 공정
프로세서 지원 메인보드 목록에 포함되어 있다. |
