4. HDR + AA 지원 게임 설정 및 테스트 시스템 구성

테스트 시스템 구성

HDR + AA의 테스트를 위해 아래와 같은 시스템을 구성하여 테스트를 진행하였다.

CPU	AMD Sempron 3200+ (Socket AM2, 1.8GHz)
MainBoard	MSI K9N SLI Platinum
Chipset	NVIDIA nForce570 SLI
RAM	Corsair DDR2-667 1GB (512MB x 2EA)
HDD	WesternDigital PATA 120GB 7200RPM Seagate SATA 120GB 7200 RPM
ODD	LG 52X MAX

OS	Windows XP SP2
DirectX	DirectX 9.0c
Chipset Patch	NVIDIA nForce570 SLI AMD 9.16
VGA Driver	NVIDIA ForceWare 91.47
VGA Driver	ATI Catalyst 6.10 Beta

테스트 시스템의 프로세서로는 AMD Sempron 3200+ (1.80GHz)의 AM2 소켓을 지원하는 CPU를 사용하였고 Corsair의 DDR2 667 512MB 2개, NVIDIA의 SLI와 AM2 소켓 CPU를 지원하고 있는 MSI K9N SLI Platinum을 이용하였다. 보편적으로 X1650Pro와 X1300XT의 중급 정도 성능을 가진 제품들에 고성능 CPU를 사용하는 사용자들은 그리 많지는 않을 것이므로 보통의 사용자들이 구성할 수 있는 일반적인 환경을 염두에도 두고 시스템을 구성하여 테스트를 진행하였다.

현재 ATI Radeon X1650 Pro, X1300 XT의 경우 ATI Catalyst 6.9 정식 드라이버에서는 이 두 가지 제품들을 공식적으로 지원하지 않고 있기 때문에 두 제품을 지원하고 있는 최근에 등장한 가장 최신 드라이버인 6.10beta를 이용하였다. 비교를 위해 사용한 NVIDIA GeForce 7600GS는 공식 드라이버인 ForceWare 91.47 버전을 이용하였다.

ATI Radeon X1650Pro와 X1300XT가 지원하고 있는 Anti-Aliasing 모드

ATI Catalyst Control Center로 바뀌면서 경쟁사의 컨트롤 패널과 마찬가지로 각 설정을 한 곳에 모아 편의성을 높였지만, 실행 시간의 지연 등 여러 가지 문제가 남아 있기도 하다.

[SmoothVision HD : 앨리어싱 제거]

[Adaptive AA : 적응형 앨리어싱 제거 (성능 <-> 품질)]

ATI Radeon X1300XT OverClock Edition과 X1650Pro가 ATI Catalyst Control Center를 통해 지원할 수 있는 AA 모드는 2가지로 SmoothVision HD로 일반적인 AA설정 모드와 일반 설정의 AA모드보다 좀 더 나은 이미지 품질을 얻을 수 있는 Adaptive AA (적응형 앨리어싱 제거)를 추가로 지원하고 있다. Adaptive AA의 경우 성능과 품질 중의 하나를 선택할 수 있도록 되어 있다. SmoothVision HD의 앨리어싱 제거와 함께 적응형 앨리어싱 제거를 사용할 경우 성능의 저하가 높아지기 때문에 고성능 그래픽 카드들이 유리한 것이 사실이다.

HDR + AA를 지원하는 게임

테스트에 사용된 게임은 벤치마크 프로그램으로도 여전히 많이 사용되고 있는 FarCry와 Serious SAM2이다. 두 가지의 게임은 콘솔(~) 명령이나 게임의 옵션을 통해 직접 HDR과 AA를 설정할 수 있는 옵션들을 제공하고 있어 이를 지원하는 그래픽 카드를 가지고 있다면 쉽게 적용해볼 수 있다.

[1] FarCry 1.4

FarCry는 HDR을 빠르게 적용한 게임 중의 하나인데 이를 지원했을 때의 그래픽 카드들의 성능이 현재와 비교하여 다소 낮았고 ATI의 경우 X800시리즈로 제대로 지원하지 못하는 하드웨어적인 제한도 있었다. 1.4 패치의 등장으로 HDR과 AA를 동시에 적용할 수 있게 되었다.

그러므로 1.4 패치를 반드시 적용해야 정상적인 HDR + AA를 지원할 수 있고 ATI나 NVIDIA의 드라이버상의 AA 적용은 게임에 적용되지 않으며, FarCry Configuration Tool을 통해 제공되는 Anti-Aliasing 옵션이나 게임에 진입한 후 옵션이나 콘솔(~) 명령을 통해 적용이 가능하다. ATI Radeon X1650Pro, X1300XT의 경우 None는 1, Low는 2x, Medium 4x, High 6x의 AA가 적용된다.

[FarCry Configuration Tool : 해상도와 AA 설정]

[FarCry Configuration Tool : 그래픽 디테일 설정]

FarCry Configuration Tool을 통해 기본 설정이 가능하고 게임을 진입 후 메뉴 화면의 Option에서도 이런 설정들을 적용이 가능하다. 그러나, HDR의 경우 가장 쉽게 적용하는 방법은 콘솔(~)를 누른 후 HDR 활성화 명령어를 입력하면 된다.

FarCry 1.4 : Console (~)을 통해 HDR과 AA를 활성화

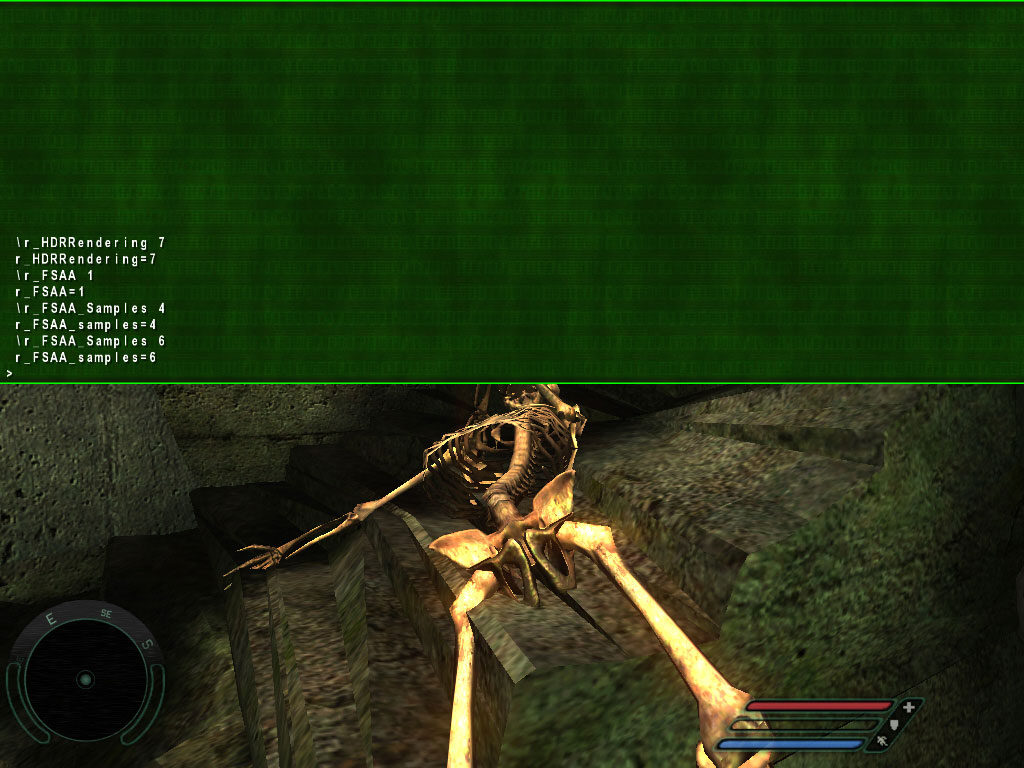

[콘솔(~)을 통한 FSAA 활성화 : 이미지를 누르면 원본 화면]

FarCry Configuration Tool을 통해 AA 설정이 가능하지만, 콘솔(~)키를 눌러 직접 활성화하는 방법을 사용할 수 있다. 명령어는 r_FSAA [0, 1]이다. 여기서 1은 FSAA 사용, 0은 사용하지 않음이다. 샘플링 배율 설정은 r_FSAA_Samples [2, 4, 6]으로 r_FSAA를 1로 사용할 경우 샘플링 기본 배율은 Low인 2배가 기본 적용된다. 4는 4배율 6은 6배율을 적용할 수 있다. (r_FSAA 1 입력 후 적용, 그 후 r_FSAA_Samples [설정하고 싶은 배율]을 입력해주면 FSAA를 사용할 수 있다.)

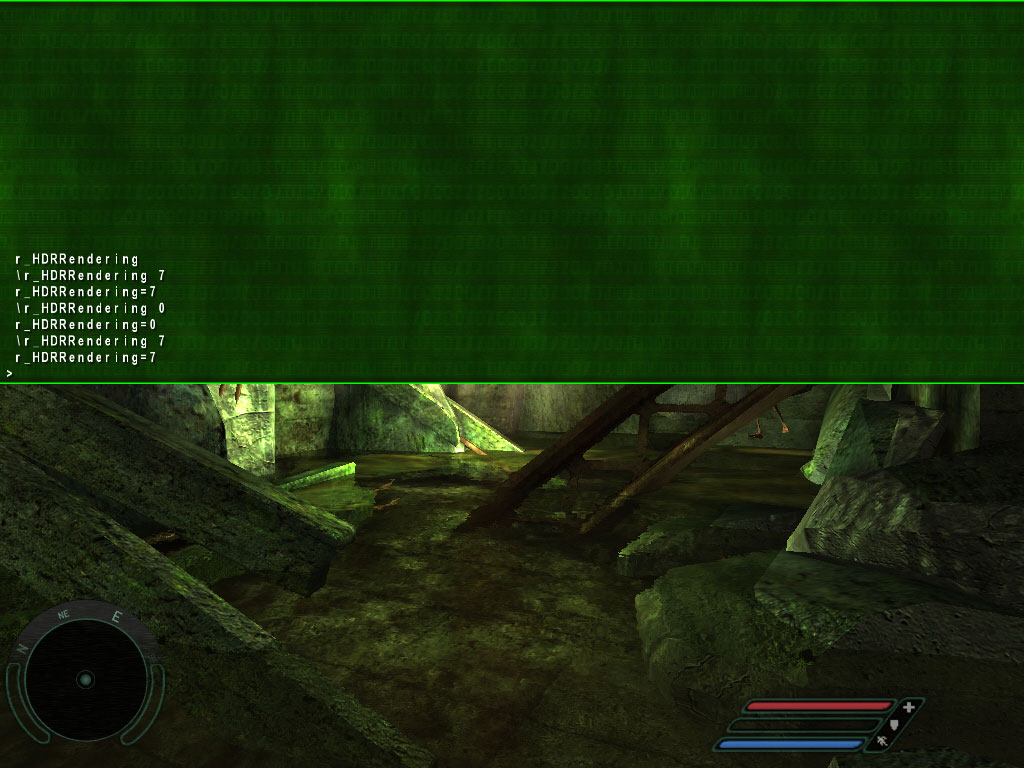

[콘솔(~)을 통한 HDR 활성화 : 이미지를 누르면 원본 화면]

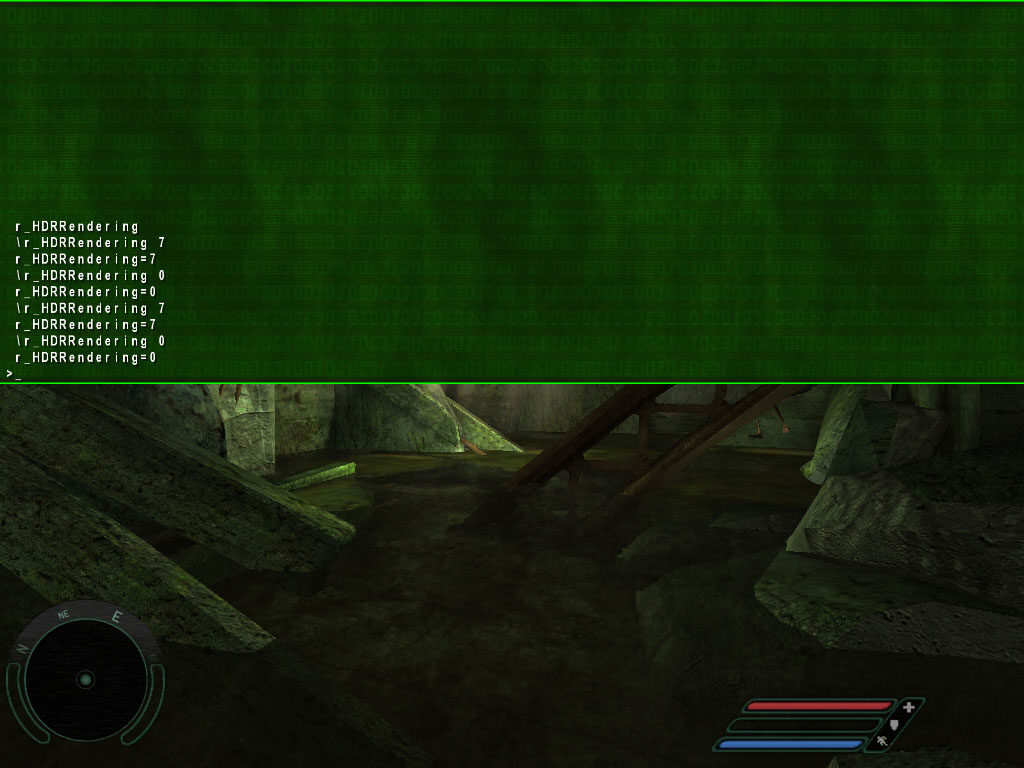

[콘솔(~)을 통한 HDR 비활성화 : 이미지를 누르면 원본 화면]

어두운 곳은 어둡게 밝은 곳은 더 밝게 하여 보다 실제의 환경에 알맞게 게임 상의 이미지의 품질을 높여주는 HDR은 r_HDRRendering [0 ~ 7]의 값을 적용할 수 있다. 0은 HDR을 사용하지 않음이고 7은 최대로 적용되는 HDR 값이다.

[2] Serious SAM2 (V2.070.00 : 65824)

Serious SAM2는 게임 진입 후 Option을 통해 해상도, Anti-Aliasing, HDR Rendering을 직접 설정할 수 있다. X1650Pro와 X1300XT의 경우 Anti-Aliasing을 FarCry와 마찬가지로 None, Low, Medium, High의 4가지를 적용할 수 있다. GeForce 7600GS의 경우 이미 알려진 대로 HDR을 활성화하면 Anti-Aliasing 옵션을 적용하지 못하고 자동으로 None로 설정되는 것을 확인할 수 있다.
