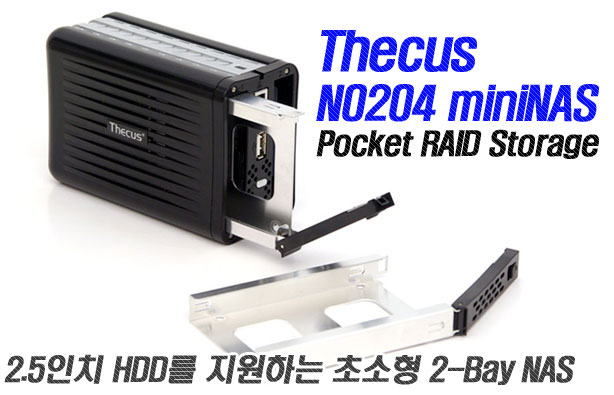

 공간을 차지하지 않는 초소형 2-Bay NAS
Thecus에서 2.5인치 HDD 2개를 지원하는 초소형 NAS(Network Attached Storage)제품인 N0204 miniNAS를 출시했다. 포켓 레이드 스토리지(Pocket RAID Storage)라는 이름이 붙을 정도로 작고 가벼운 이 제품은 데스크탑에서 노트북으로 PC 사용 환경이 바뀌는 추세에 맞춰 PC 관련 기기들이 차지하는 공간을 크게 줄일 수 있다는 점에서 매력적이다.
또한 NAS가 eSATA RAID를 지원하는 외장 고성능 스토리지와 달리 장시간 네트워크상에서 동작하도록 사용된다는 점을 고려하면, 3.5인치 HDD를 사용하는 제품에 비해 소비 전력이 크게 줄어 전기요금에서 이득을 얻을 수 있다는 점도 무시할 수 없는 요소다.
Thecus N0204 miniNAS는 63(W) x 133(D) x 88(H)mm의 크기에 2.5인치 SATA HDD 2개를 장착할 수 있는 2-Bay 구조로 만들어졌다. 전면에는 USB로 연결된 외부 저장장치의 데이터를 NAS로 다이렉트 복사할 수 있는 USB COPY 버튼이 달려있으며, NAS 동작 상태를 알려주는 4개의 LED와 외부 장치 연결을 위한 USB 2.0 포트가 마련되어 있다.
N0205 miniNAS는 케이스 중간에 본체 기판을 배치하고 양쪽으로 HDD 베이를 만들어놓았다. 위쪽에는 기가비트(10/100/1000M) 네트워크 연결이 가능한 랜 포트가 보이고, 그 아래로 USB 1.1 포트, 전원 버튼, 그리고 외부 전원 어댑터 연결 단자가 배치되었다. 유선 랜 연결 외에 USB 포트에 무선 랜 동글(Dongle)을 설치하면 802.11b/g 무선 랜으로도 동작할 수 있다.
인터페이스 양쪽으로 보이는 HDD 베이는 고정 스위치를 움직여 하드랙 부분을 빼내는 구조로 만들어졌는데, 양쪽 베이의 스위치 방향이 다른 이유는 안정성을 위해 장착되는 HDD 아랫 부분이 본체 내부를 향하도록 설계되었기 때문이다.
N0204 miniNAS 안에 SATA 인터페이스 커넥터가 있기 때문에 하드랙에 SATA HDD를 장착한 후 안으로 밀어넣는 것으로 설치가 끝난다. Thecus 홈페이지의 제품 스펙에는 80GB부터 500GB까지 지원하는 것으로 표시되어 있는데, 최근에는 2.5인치 HDD도 1TB 용량까지 증가함에 따라 N0204가 1TB HDD를 지원할 경우 최대 2TB 용량의 스토리지 구성이 가능하게 된다.
N0204 miniNAS는 본체 크기를 줄여 HDD 2개와 기판이 들어갈 공간만 확보한 상태로 본체 안에 쿨링 솔루션을 장착하지 않은 대신 스탠드 부분에 쿨링 팬을 달고 케이스 내부로 바람이 통하게 해서 외부 쿨링이 가능하게 만들었다.
N0204의 본체 하단을 보면 스탠드 없이 사용할 경우 미끄러짐을 방지하기 위해 5군데에 미끄러짐 방지 패드가 붙어있는데, 이 가운데 4군데 모서리에 달린 패드를 제외하고 중간에 있는 패드는 미끄러짐을 방지하기 위한 용도 외에 스탠드에 내장된 쿨링 팬을 동작시키기 위한 3핀 팬 커넥터를 보호하는 커버 역할을 한다.
N0204의 스탠드 장착은 뒤쪽에 있는 고리와 팬 커넥터를 본체에 연결하면서 고정되는데, 2.5인치 HDD가 3.5인치 HDD에 비해 소비 전력과 발열이 적다고는 하나 계속 켜두게 되는 NAS 특성상 쿨러가 달린 스탠드를 사용하는 것이 좋다.
N0204 miniNAS의 재질은 무게를 가볍게 하려고 외부 재질은 플라스틱을 사용했지만, 내부 프레임은 알루미늄 재질을 사용해 쿨링 팬을 통해 외부 공기를 빨아들여 빠른 쿨링이 가능하게 했다.
Thecus N0204 miniNAS의 내부 구조를 살펴보면 메인보드에서 PCI 인터페이스를 사용해 2개의 SATA HDD를 연결할 수 있는 별도의 기판이 안쪽에 들어가 있으며, 메인보드는 슬라이딩 방식으로 외부로 빼낼 수 있다.
N0204의 메인보드는 크기는 작지만 부품 구성은 일반 NAS 메인보드와 크게 다르지 않다. 임베디드 운영체제와 프로그램이 내장된 플래시 롬과 함께 프로세서, I/O 컨트롤러, 이더넷 기능 등을 하나의 칩셋에 넣은 SoC 프로세서와 기판 크기에 맞춰 1개의 고용량 D램을 통해 일반 NAS와 동일한 메모리 용량을 제공한다.
2개의 HDD를 사용하는 2-Bay NAS지만 3.5인치 HDD보다 소비 전력이 줄어든 2.5인치 HDD를 지원하기 때문에 전원부 구조는 일반 NAS에 비해 간소한 형태다.
NAS의 핵심 스토리지 컨트롤러로는 PCI SATA 브릿지 칩셋을 이용해 듀얼 SATA 포트를 제공하는 PLX Technology사의 OXFORD 스토리지 컨트롤러 OXE810DSE가 들어갔다.
OXE810DSE는 SATA 1.5/3.0Gbps를 지원하는 2개의 SATA 포트에 SATA RAID 컨트롤러가 들어있으며, 다중 클라이언트 이더넷 접속이 가능한 기가비트 이더넷, 367MHz ARM926EJ-S 프로세서, DDR2 SDRAM 컨트롤러, USB 호스트 컨트롤러, PCI 인터페이스 등을 하나의 칩셋에 모은 SoC(System on Chip)이다. 주요 기능으로는 RAID 1 하드웨어 가속, 하드웨어 128bit AES 암호화, PCI 인터페이스를 통한 무선 랜 연결 등이 있다.
OXE810DSE 안에 들어간 기가비트 이더넷 기능을 지원하기 위한 PHY 칩셋으로 LSI사의 TruePHY ET1011C2-C 기가비트 이더넷 트랜시버가 달려있다. 1 포트 기가비트(10/100/1000Mbps) 이더넷을 지원하는 이 칩셋에는 24시간 동작해야 하는 NAS의 특성상 발열을 줄이기 위해 다른 칩셋과 달리 히트싱크가 붙어 있다.
N0204 miniNAS의 메모리로는 하이닉스 1Gb DDR2 SDRAM(HY5PS1G1631C)이 달려있다. 제품 크기가 작기 때문에 별도의 메모리 모듈을 사용하지 않고 고용량 D램 칩을 사용해 공간을 줄이면서도 128MB 용량의 메모리를 지원한다.
Thecus N0209 miniNAS에는 본체와 스탠드 외에 빠른 설치 가이드, 프로그램 CD, 랜 케이블, HDD 설치용 나사 및 스티커, 외장 전원 어댑터 및 전원 케이블이 제공된다.
| 구분 |
Thecus N0204 miniNAS
|
|
종류 |
2.5인치 포켓 레이드 스토리지 NAS
|
| 크기 |
63(폭) x 133(길이) x 88(높이)mm
|
|
지원 HDD |
2.5인치 SATA HDD
|
| 프로세서 |
OXFORD OXE810DSE SoC
(ARM926EJ-S 367MHz)
|
|
메모리 |
DDR2 SDRAM 128MB
|
| 파일 프로토콜 |
SMB/CIFS, HTTP/HTTPS, FTP, AFP
|
|
네트워크 |
기가비트(10/100/1000M) RJ-45 유선 랜 포트
|
| 외부 인터페이스 |
USB 2.0(전면), USB 1.1(후면) 포트 각 1개
|
|
RAID |
RAID 0, 1, JBOD
(Auto Rebuild, Hot-Swap 지원)
|
| 멀티미디어 |
iTunes 서버, 포토 웹 서버, uPnP AV 스트리밍 서버
|
|
클라이언트 |
윈도우 NT/2000/XP/2003/Vista,
Mac OS 9, OS X
|
| 제품 특징 |
초소형 2.5인치 2-Bay NAS
USB 연결을 통한 프린터/웹캠 서버 동작
USB 동글을 통한 무선 랜 동작 가능(별매)
BT, FTP, HTTP 다운로드 매니저 지원
USB 다이렉트 복사 기능 지원
Thecus Easy WEB 매니지먼트 모듈
3.5인치 기존 2-Bay NAS에 비해 최대 30% 소비 전력 절감
|
|
제조사 |
Thecus (http://www.thecus.com)
|
| 유통사 |
베스트 텍 시스템 (http://www.thecus.kr)
|
|
판매 가격 |
385,000원 (2009.8.5 기준)
|
|
