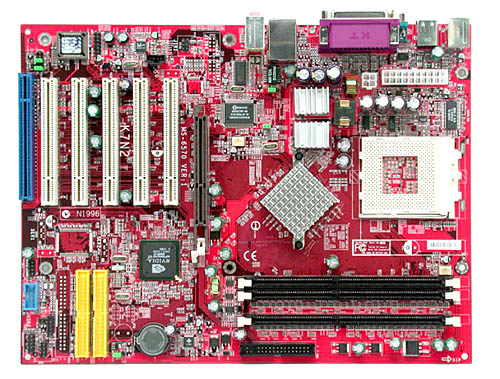

K7N2-L의 전면 이미지인데 기존 제품들이 부가 스펙을 가지고 있는 보드에서 몇가지를 제외한 제품을 만드는 것이 대부분이었지만 이
제품은 MSI의 홈페이지에도 나와있듯이 기본사양만을 가지는 제품 단 한가지이며 타 제조사가 nForce2 SPP제품군에 풀스펙의
제품군을 포함시키는 것에 비해 MSI의 경우 SPP의 경우는 저렴한 가격을 목표로 하고 있으며 IEEE1394등 좀더 특이한 목적으로
사용하는 것에 걸맞는 IGP제품군에만 풀스펙의 제품군을 포함시키고 있다.
뭐 이 부분에 대해서는
SPP의 풀스펙버젼을 요구하는 유저들에게는 좋지 않은 소식이지만 실질적으로 많은 판매가 이루어지는 일반버젼에 중점을 둔다는 것이
MSI에게는 이득이 아닐지..
위의 이미지는
K7N2-L의 전원부인데 큰 이미지를 보면 이 제품이 기존 AMD제품들과는 다르게 4Pin 12V추가전원커넥터가 존재하는 것을 볼 수
있다. 이 커넥터의 사용 용도는 P4와 마찬가지로 CPU에 안정적인 전원공급을 위해서인데 자신이 쓰는 파워가 4Pin 12V커넥터가
있다면 연결하는 것이 좋을 것이다.
그리고 얼마전부터 MSI제품에만
달려나오는 Mosfet용 히트싱크가 이제품에도 달려있는데 용도는 Mosfet의 발열로 인한 손실을 막는 것에 사용되며 우측 하단의
이미지에서 볼 수 있듯이 사용된 스위칭 레귤레이터는 HIP6302CB인데 HIP6302CB가 스펙상 최소 50A의 전원부를 구성할 수
있는 것을 보면 이 제품의 전원부는 최소한 50A이상의 전력을 공급할 수 있다고 볼 수 있다. 그리고 레귤레이터의 스펙상 CPU전압은
최대 1.85v까지만 공급할 수 있다.
단 캐퍼시터의 경우
CPU소켓과 거리가 가까워 큰 쿨러를 장착하는데 좀 문제가 될 수 있다.

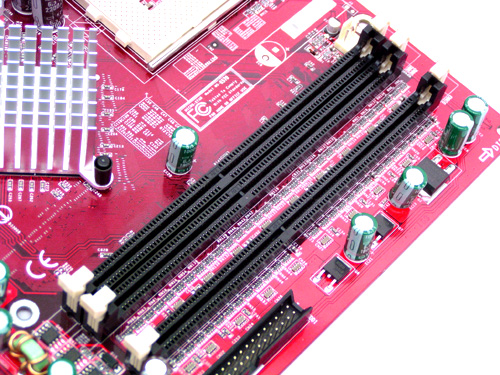

다음은 메모리 소켓부분인데
nForce2칩셋이 두 개의 메모리를 이용해 듀얼 채널 구성을 지원하기에 사진에서 볼 수 있듯이 듀얼채널 구성을 위한 메모리 소켓이
따로 존재하는 것을 볼 수 있다. 하지만 nForce2칩셋 제품을 처음 사용하거나 아무것도 모르는 유저들이 사용할 때에 듀얼채널
구성에 대한 메모리 구성에 대한 설명이 나와있지 않아서 이것이 듀얼 채널의 구성인지 싱글채널의 구성인지를 모를 수도 있을 것이다.(듀얼채널구성은
따로 떨어진 하나의 슬롯에 메모리가 장착되어 있고 나머지 붙어있는 두 개의 슬롯중 하나에 메모리를 장착해야 한다.)

nForce2칩셋의
히트싱크와 nForce2 SPP칩의 사진 : 발열문제로 말이 많은 nForce2칩셋에 히트싱크와 쿨링팬을 달아놓는 것이 좋을텐데
이부분은 가격대를 생각했기에 그런 것으로 보인다.제품 상자뒷면을 보면 옵션품목으로 쿨링팬이 포함되어있다..ㅡㅡㅋ

다음은 MCP-T와
ALC650의 사진인데 MCP-T는 이미 알고 있듯이 DD 5.1 인코딩기능을 지원하며 ALC650을 통해 사운드의 입출력과
광출력등을 컨트롤하도록 되어있다.

다음의 이미지는 꼭
ClockIC처럼 생긴 이더넷 PHY칩과 클럭설정 점퍼의 모습인데 필자는 처음 저 이더넷PHY칩을 ClockIC로 잘못 봤었다..ㅡㅡ
그리고 클럭 설정점퍼의 경우 좌측에 있는 것이 100/133(166)설정점퍼인데 100모드시 바이오스상에서 다른 클럭으로 변경하여도
100으로 고정되며 133(166)모드시만 변경이 가능하다.(우측의 점퍼도 매뉴얼상으로는 100/133설정 점퍼라는데 쓸모는 없다..
뽑으면 부팅안됨)

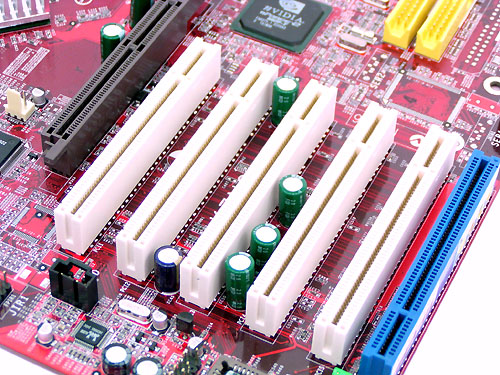

마지막 이미지는
K7N2-L의 AGP & PCI슬롯과 K7N2-L가 제공하는 브라켓의 사진인데 PCI슬롯옆의 파란색 슬롯은 ACR슬롯으로 국내에서는
아무 쓸모가 없으며 좌측하단의 브라켓의 경우 MCP-T의 지원으로 DD인코딩된 데이터의 디지털 출력과 아날로그 5.1CH출력을
지원한다.
우측하단의 브라켓은
D-LED기능과 추가적인 USB확장포트가 있는 브라켓이다.
|
