2. ZM-WB2 Water Block 구성 및 특징
|
이번에 출시한 잘만사의
ZM-WB2는 기존 제조사들이 수냉 쿨링 풀셋을 출시했던 것과는 달리 CPU의 상단에 장착하여 코어와 집적 접촉해 순환되는 물에
의해 CPU의 발열을 해결하는 워터 블록만을 출시하였는데 제품의 디자인만큼은 이전 워터 블록과 다른 모습을 보여주고 있다

위의 이미지들은
ZM-WB2 워터블럭의 다양한 사진으로 이전 워터블럭들이 물이 입수 및 출수되는 피팅장착부분을 코어 중앙쪽과 주변쪽으로 나누어
내부의 수로에 의해 물이 순환되도록 만들어져있는 것에 비해 ZM-WB2는 좌우측 끝에 입수구 및 출수구가 위치해 있어 다른 배치를
보여준다.
그리고 ZM-WB2의
경우 이전 제품들이 누수의 위험으로 인해 입/출수구에 장착되던 휘팅을 분리하기 힘들 게 만들어놨던 것에 비해 쉽게 분리할 수 있게
만들어 원하는 사이즈에 따라서 장착할 수 있게 만든 것을 위의 사진으로 볼 수 있을 것이다.

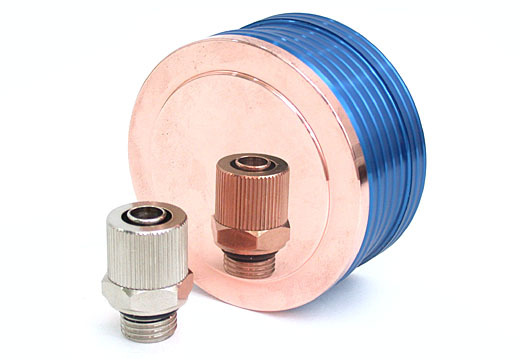

ZM-WB2 하단의
사진으로 ZM-WB2가 코어와의 접촉면인 하단부는 구리로 만들었고 상단의 피팅장착부분등은 알루미늄으로 이루어져있는데 하단부의
래핑상태는 최상의 상태로 완전히 거울같은 느낌을 전해준다. 아마 기존 워터블럭들 보다도 래핑상태는 앞선다고 볼 수 있을 것이다.
다음은 ZM-WB2의
내부를 찍기위해 상당부분의 피팅을 저거한후 내부를 찍은 사진으로 중앙부분에 구리로 만들어진 다층방식의 수로가 보이는데 이전
워터블럭들이 단순히 워터블럭의 높이를 감안하여 회오리모양의 수로를 만들었던 것에 비해 ZM-WB2는 가장 많은 열이 집중되는
중앙부분쪽에 다층형 원판모양의 수로를 만들어놓아 좀더 효과적으로 열을 발산시키려고 한 것으로 보인다.
뭐 자세한 것은
ZM-WB2를 분해하면 되겠지만 한번분해하면 누수의 위험이 있다고 하여 어쩔 수 없이 피팅자리부분만을 촬영하였으니 이점은 이해하기
바란다.
이것은 ZM-WB2에
장착할 수 있는 피팅의 사진으로 기본적으로 3가지 사이즈(8 X 10mm, 8 X 11mm, 10 X 13mm/내경X외경)의
튜브에 맞는 피팅을 제공하고 있어 자신이 사용하던 것이나 새롭게 구입한 사이즈에 맞춰서 사용할 수 있게 만들어져있다.

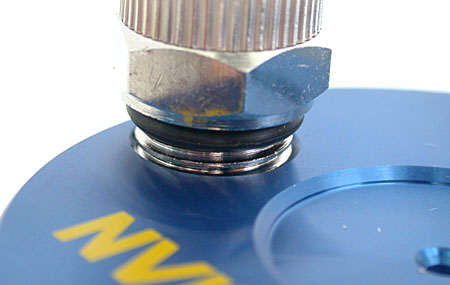

그리고 각 피팅은 검은
색은 고무밴드가 피팅의 나사부분에 장착되어 있어 ZM-WB2에 장착시 피팅부분에서 누수가 생기는 것을 방지하게 만들어져있다.

이것은 ZM-WB2의
워터블럭을 제외한 나머지 부속물로 좌측 상단에 Pentium4 계열에 장착할 수 있는 클립지지대 2개와 고정클립과 클립지지대를
연결하는 핸드 스크류2개가 있으며 좌측에는 AMD용 프로세서용 클립지지대와 그를 고정하는 나사 및 절연 와셔가 크기에 따라서
있다.
좌측 하단은 고정클릭과
열전도 그리스 그리고 AThlon64에 장착하기 위한 니플 두 개와 나사 그리고 우측하단에는 이를 고정하는 뒷판이 있다.

위의 사진은 고정클립의
양끝으로 두 개의 홀이 각각 있어 크기에 따라 핸드스크류를 맞춰서 장착할 수 있게 만들어져있다.
하지만 이미 기존
7000시리즈에서 사용되었던 장착 방식으로 이 고정클립의 문제점이 드러났는데 메인보드 소켓주변의 콘덴서등에 걸리는 문제가 있기에
클립의 한쪽은 한 개의 홀만 있어 크기가 줄어들어야 할 것이다.

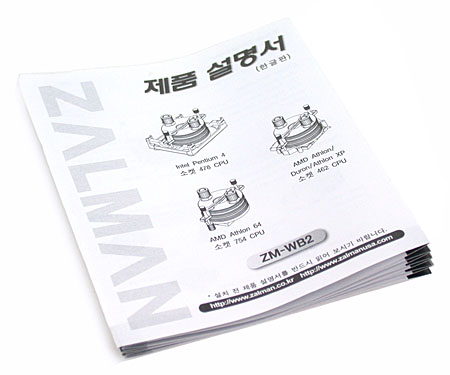

매뉴얼은 각 프로세서에
따라 자세한 장착방법이 소개되고 있어 지금까지의 제품들과 마찬가지로 누구나 쉽게 장착할 수 있을 것이다. |
|
