2. 두개의 HD튜너와 디모듈레이터를 갖추고도 초소형

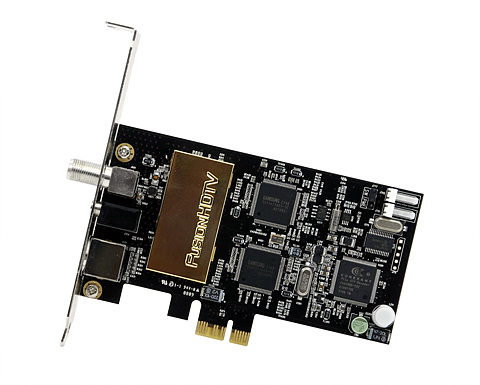

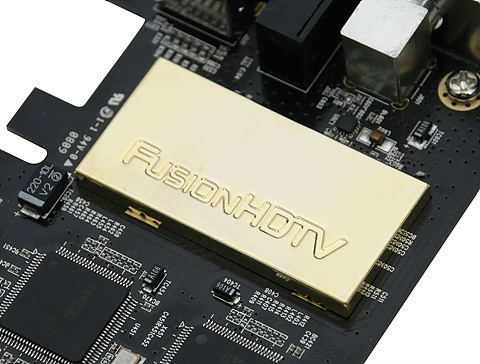

퓨전HDTV7 Dual Express는 고급스러운 블랙 PCB 기판으로 기존 퓨전HDTV7 시리즈와 동일하게 초소형 기판 설계를 통해 보다 작은 크기를 갖추고 저전력, 저발열 설계를 통해 동작시 소비전력을 큰 폭으로 낮추었다. 또한 TV시청을 하지 않을 경우 튜너 전원 자체를 차단해 전력 소비 및 발열을 큰폭으로 낮추는 기능도 포함되어 있다. 이러한 기판 설계를 통해 PC내부의 온도 상승 및 전력 소비를 최대한으로 낮춤으로써 PC전체의 안정성또한 증가시켜주고 있다. 이밖에 2채널 시청 및 녹화등의 작업량을 감당하기 위해 기존 PCI 제품(대역폭 132MB/s)에 비해 2배가량 형상된 전송속도를 갖춘 PCI-E 1x(대역폭 250MB/s) 인터페이스로 변경된 것오 주요 특징이라고 할 수 있을 것이다.

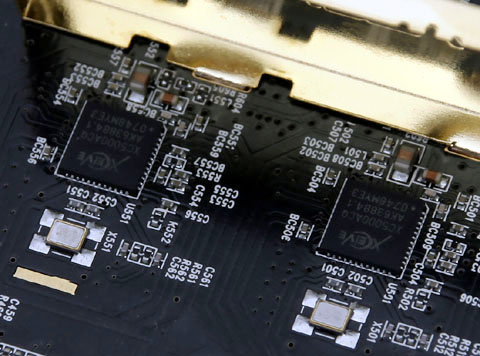

퓨전HDTV7 Dual Express는 기본적으로 이전에 선보인 퓨전 HDTV7 RT Gold를 기반으로 삼고 있기 때문에 튜너나 디모듈레이터, 디코더칩셋등의 동일하게 사용되고 있다. 튜너는 XCEIVE사의 최신형 실리콘 튜너인 XC5000ACQ이 2개 장착되어 있어 이를 통해 PIP 뿐만 아니라 시청하면서 다른 채널 녹화, 2채널 동시 녹화등의 기능을 제공하게 된다.

XC5000ACQ는 전세계 아날로그, 디지털 TV의 지상파 및 케이블 방송 수신 요건을 충족시키며 높은 수신률과 화질 개선을 이뤄내고 있다. 아날로그 TV의 경우 XC5000은 54dB의 비가중치 잡음률과 6dB 이상의 잡음 지수를 제공하는데, 이는 기존에 출시된 튜너에 비해 보다 뛰어난 수신률 및 화질과 쾌적환 TV시청 환경을 제공한다.

참고로 동일한 튜너가 2개 장착되어 있지만 메인 튜너(주장치)는 디지털 및 아날로그를 모두 지원하는 반면 보조 튜너(부장치)는 디지털 전용이기 때문에 실제 동시 녹화 및 PIP 기능의 사용시에 입력 신호는 차이를 보인다.

동시 녹화		PIP
메인 튜너	보조 튜너	메인 튜너	보조 튜너
디지털	디지털	주화면 디지털	부화면 디지털
아날로그	디지털	주화면 아날로그	부화면 디지털
외부입력	디지털	주화면 외부입력	부화면 디지털

즉, 아날로그나 외부 입력의 경우에는 메인 튜너에서만 동작하기 때문에 부화면 PIP나 예약 녹화등의 경우에는 보조 튜너를 통한 아날로그/외부입력 신호 보기나 녹화등은 지원되지 않으니 주의하길 바란다.

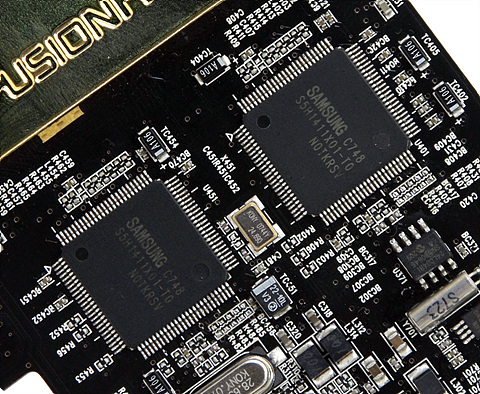

수신된 디지털 신호를 해독해 PC에서 영상으로 변환시켜 주는 디모듈레이터에는 65nm 공정의 삼성 S5H1411이 사용되었으며 이 제품이 2개의 튜너를 갖추고 있기 때문에 디모듈레이터도 역시 2개로 구성되어 있다.

S5H1411은 삼성이 세계최초로 65nm 공정을 적용한 고성능 디지털 TV 수신 칩셋으로 하나의 칩으로 지상파(VSD)와 케이블(QAM) 방송이 모두 수신 가능하다. 또한 수신 성능도 대폭적으로 증가해 도심에서 신호 중첩시나 차량 이동등 신호 변화가 심한 환경, 케이블 재전송시 신호 위상 오차가 큰 환경이나 난시청 지역에서 수신 성공률이 기존 제품에 비해 30% 향상되었다. 이밖에 전력 소비도 현격하게 줄어들어 USB 방식의 외장형으로도 최적인 칩셋으로 평가를 받고 있다.

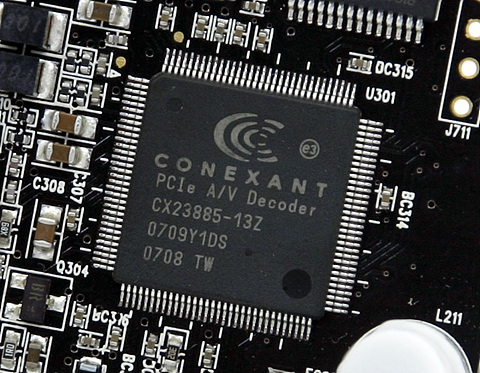

공중파나 케이블 방송등을 통해 HDTV로 수신된 전파는 디코딩 과정을 거쳐야만 실제 사용자가 볼 수 있는데, 퓨전HDTV7 Dual Express에서는 커넥션트사의 CX23885 칩셋이 이 역할을 담당하고 있으며 디비코 HDTV 제품들의 대부분은 커넥션트사의 디코딩 칩셋을 사용하고 있다. 특히 CX23885칩셋은 PCI-Express 1.0a 표준에 부합하고 1.1 표준에 맞춰진 방송 오디오/비디오 디코더로써 PCI-Express 인터페이스 지원을 통해 듀얼 HD튜너를 사용하더라도 충분한 대역폭을 제공해줄 수 있다는 장점을 갖추고 있다.

이 제품이 RT Gold 시리즈를 기반으로 하고 있기 때문에 예약된 시간에 자동으로 PC가 켜지고, 채널을 녹화한 후 자동으로 전원이 종료되는 파워업 예약 녹화 기능을 지원한다. 물론 이 기능은 이전 퓨전HDTV5 RT Gold 제품에서부터 제공되어 좋은 평가를 받아 왔었다.

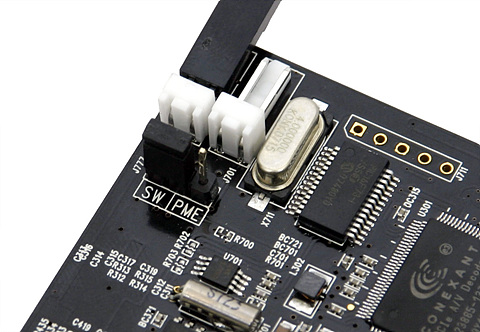

파워업 예약 녹화 기술을 사용하기 위해서는 메인보드의 PME 기능의 지원 여부에 따라 두가지 방식으로 나뉘어 진다. 만약 메인보드의 바이오스내에서 PME (Power Management Event) 항목에 대한 설정이 가능하다면 이를 활성화 시키고 퓨전HDTV7 Dual Express내의 점퍼를 PME로 변경하면 모든 준비는 끝이 나게 된다.

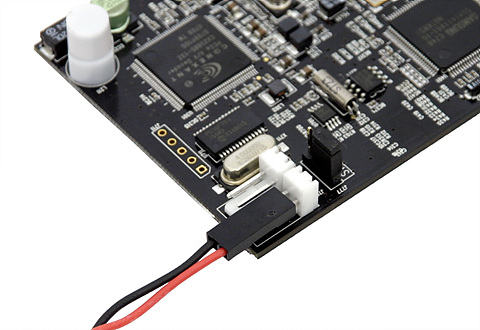

만약 자신의 메인보드에서 PME 기능을 지원하지 않는다면 점퍼를 SW쪽으로 이동시킨 후 메인보드에 연결되어 있던 전원 커넥터를 퓨전HDTV7 RT Gold의 전원 커넥터에 연결한 후 퓨전HDTV7 Dual Express에 기본으로 제공되는 전원 케이블을 TV카드와 메인보드의 전원핀에 각각 연결을 해주면 된다.

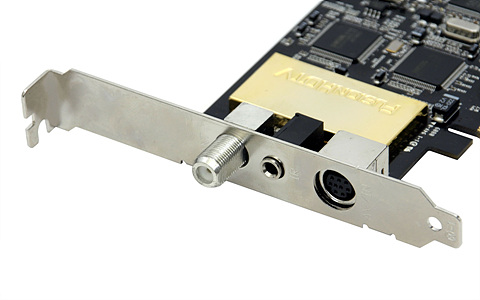

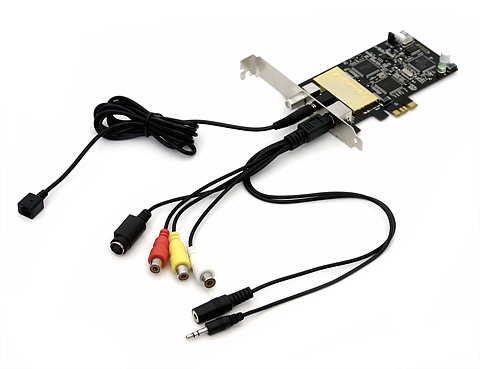

외부 신호 입력을 위해 RF 안테나 단자와 리모콘 수신부 입력 단자, AV 입력 단자를 제공하고 있다. AV 입력 단자의 경우 제공되는 전용 외부입력 변환 케이블을 연결 해야만 사용이 가능하다.

이전 퓨전HDTV7 RT Gold와 같이 별도로 리모콘 수신부 연결을 위한 단자가 마련되어 있기 때문에 굳이 A/V 멀티 케이블 연체를 연결하지 않아도 사용이 가능하며, 제공되는 A/V 멀티 케이블을 통해 컴포지트와 S-Video, RCA 및 스테레오 단자를 통한 음향 입력을 지원하기 때문에 콘솔 게임기나 DVDP등을 DVI를 제외한 외부 입력단자를 갖추지 못한 모니터 등에서 즐길 수 있다는 장점을 갖추고 있다. 다만 입력 영상이 최대 S-Video까지밖에 지원되지 않기 때문에 최신 콘솔게임등을 위한다면 컴포넌트 입력이 추가되었으면 하는 바람이다.

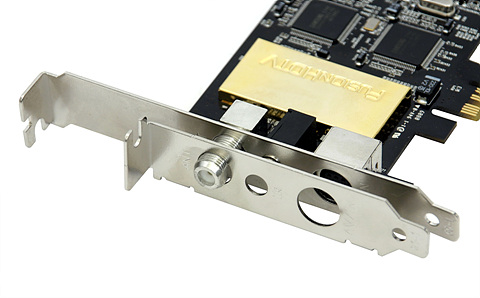

기본적으로 표준 가이드 형태로 되어 있지만 LP타입 가이드도 함께 제공되기 때문에 이를 사용한다면 슬림PC등에서도 아무런 문제없이 사용을 할 수 있도록 배려해주고 있다.

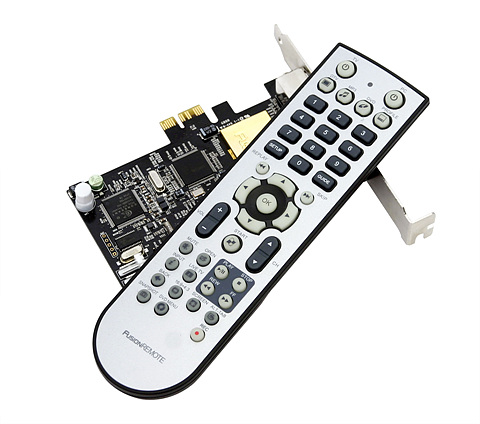

기본으로 제공되는 리모콘은 TV카드를 마치 TV처럼 사용하기에 전혀 불편함이 없도록 되어 있으며 다양 활용을 위한 버튼이 배치되어 있다. 또한 단순히 TV 리모콘으로써의 기능 뿐만 아니라 PC 부팅이나 미디어 센터 에디션에서 사용이 가능하며 그밖에 KMP, 곰플레이어, 윈앰프와 같은 다양한 멀티미디어 프로그램을 제어할 수 있어 그 활용성은 무궁무진하다.
