2. GIGABYTE GA-MA74GM-S2H 살펴보기

기가바이트 GA-MA74GM-S2H 메인보드는 기본적으로 상위 모델 GA-MA78GM-S2H 레이아웃과 거의 비슷하게 만들어졌다. 물론 세부적으로 살펴보면 AM2 소켓 방식의 제품이고 메모리 슬롯도 4개에서 2개로 줄었으며, 백패널의 아날로그 사운드 입출력 단자를 3개로 줄이면서 7.1채널 HD 오디오를 아날로그 출력으로 구현하려면 내장 헤더에서 별도의 연결을 해야 하고, 사우스브릿지의 SATA II 포트 하나를 eSATA로 바꿔주던 780G 보드와 달리 모두 내부 포트로만 배치되어 있다. 또한 부가 기능인 IEEE 1394 기능도 빠졌다.

AMD 740G라는 이름 자체가 780G의 하위 모델이기 때문에 이런 스펙 차이가 있어도 괜찮은 내장 그래픽 성능으로 다 보완해줄 거라고 생각하겠지만 사실 740G는 780G와 같은 새로운 내장 그래픽 코어를 사용한 제품이 아니다. 이 부분은 뒤에서 좀더 자세히 설명하도록 하겠다.

AMD 740G 칩셋을 사용한 GA-MA74GM-S2H는 780G 칩셋이 들어간 상위 제품처럼 새로운 소켓 AM2+ CPU를 제대로 지원하지 않는다. 그 이유는 780G처럼 하이퍼트랜스포트 3.0(HT 3.0)을 지원하는게 아니라 690G처럼 기존 하이퍼트랜스포트 1.0(HT 1.0) 규격을 지원하고 있기 때문이다.

그래서 기가바이트는 소켓 AM2+ 방식 AMD 페넘(Phenom) 프로세서를 장착할 수는 있지만 HT 3.0(5200MHz)이 아니라 HT 1.0(2000MT/s)으로 다운그레이드 형식으로 동작하게 된다고 명시하고 있으며, 지원 CPU 리스트 역시 따로 공개하고 있다.

제품명	AMD 780G	AMD 740G	AMD 690G
코드네임	RS780	RS740	RS690
제조 공정	55nm	80nm	80nm
내장 그래픽	Radeon 3100 (RV610)	Radeon 2100 (RV410)	Radeon 1250 (RV410)
코어 클럭	425MHz	400MHz	400MHz
DirectX 지원	DX10	DX9	DX9
쉐이더 모델	4.0	2.0	2.0
하이브리드 크로스파이어	지원	미지원	미지원
하이퍼트랜스포트	3.0	1.0	1.0
PCI Express	2.0	1.1a	1.1a
사우스브릿지	SB700	SB700	SB600
SATA / PATA	6 / 2	6 / 2	4 / 2
USB 2.0	12	12	10

AMD 740G를 780G, 690G 스펙과 비교한 표를 보면 이 칩셋이 정확히 690G 노스브릿지와 780G 사우스브릿지의 조합으로 탄생된 제품이라는 사실을 잘 알 수 있다. 740G의 내장 그래픽 코어는 Radeon 2100 시리즈라는 이름으로 바뀌었지만 칩셋 스펙과 기능에서는 기존 690G와 완전히 동일하며 지원 기능 역시 690G에서 변한게 없다. 다만, 사우스브릿지를 780G에 들어간 SB700을 써서 SATA 및 USB 포트 숫자가 더 증가했다는 점이 다르다. SB700은 총 12개의 USB 2.0 포트를 제공하며 여기에 추가적으로 USB 1.1 포트 2개를 더 사용할 수 있다.

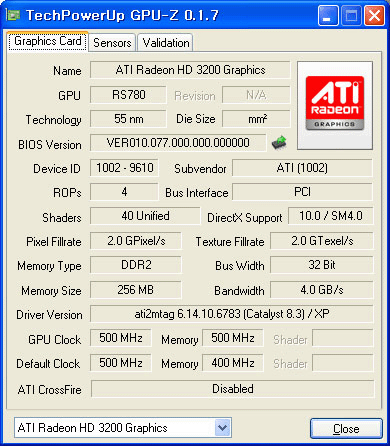

GPU-Z를 통해 내장 그래픽 코어에 관련된 정보를 살펴보면 AMD 780G의 Radeon HD 3200은 DirectX 10에 Shader Model 4.0을 지원하며 40개의 스트림 프로세서를 가지고 있지만, AMD 740G에 들어간 Radeon 2100은 690G에 내장된 Radeon X1250과 마찬가지로 DirectX 9에 Shader Model 2.0을 지원하고 있는 것으로 나타났다. 일반적으로 같은 세대의 그래픽 칩셋은 쉐이더 숫자나 클럭은 다르더라도 같은 아키텍쳐에 동일한 기술을 지원하고 있는 것을 감안할 때 740G의 Radeon 2100은 780G보다 690G와 같다고 하겠다.

메인보드 칩셋으로는 AMD 740G + SB700이 들어갔고, 사운드 코덱은 Realtek ALC888을 달아 7.1채널 HD 오디오 기능을 지원한다. 이더넷 기능은 Realtek RTL8111C를 통해서 기가비트(10/100/1000M) 랜 기능을 제공한다.

AMD 740G은 기존 메인보드 칩셋 690G나 상위 모델 780G과 같은 핀 구조로 되어 있으며 SB700 역시 SB600과 Pin to Pin 호환이 되기 때문에 740G(690G) + SB700 조합이라는 공식을 만들어 낼 수 있었던 것으로 보인다.

대부분의 내장 그래픽 메인보드가 Micro ATX로 만들어지는 것처럼 기가바이트에서 만든 GA-MA74GM-S2H 역시 Micro ATX 크기라 확장 슬롯으로는 외장 그래픽 카드 장착을 위한 PCI Express x16 슬롯과 PCI Express x1 슬롯 각 1개, 그리고 2개의 PCI 슬롯들을 제공한다. 사우스브릿지를 최신 SB700으로 바꾸면서 6개의 SATA II 포트와 백패널을 포함해 총 12개의 USB 2.0 포트를 제공하고 있다.

백패널 구조는 좌측부터 USB 2.0 포트 2개와 키보드용 PS/2 포트, 패러렐 포트, SPDIF 코엑시얼 출력 간자, HDMI 포트, D-USB 및 DVI 포트, 이더넷 포트, USB 2.0 포트 2개, 그리고 아날로그 사운드 입/출력 단자로 구성되어 있다. HDMI 포트는 1920x1080p 출력을 지원하고 DVI는 Dual-Link DVI 기능을 통해 2560x1600 해상도까지 출력 가능하지만, DVI-D 방식이기 때문에 변환 젠더를 사용해 D-SUB 같은 아날로그 출력은 하지 못한다.

기가바이트 GA-MA74GM-S2H의 구성물로는 메인보드 외에 사용자 매뉴얼, 드라이버/유틸리티 DVD, SATA 데이터 케이블 2개, FDD 케이블, IDE 케이블, 백패널이 들어있다.
