2. 80Plus 브론즈 인증, 3Rsystem AK 500
3Rsystem AK 500 (이하, AK 500) 파워서플라이는 보급형 시장을 타겟으로 하고 있으나 액티브 PFC (Active PFC) 회로를 비롯하여 80Plus 인증과 12V 가용력이 460W로 동급 제품대비 우수한 효율을 제공하는 것이 특징이다.
2년 무상/ 3년 유상 A/S 정책을 시행하며, +12V 멀티레일 (2채널), 인텔 코어 i3/ i5/ i7 시리즈와 AMD 페넘2 CPU 및 멀티 GPU 구성을 지원한다. 팬 속도 최적화 회로 (FSCC, Fan Speed Control Circuit)를 통해 동작 소음을 최소화하며, 과전압과 과전류, 과부하 등을 보호하는 회로, 그린IC 적용으로 대기전력 1W 이하를 제공한다.
12V 2채널 출력과 80Plus 브론즈 효율
[ATX 12V v2.3 규격과 +12V 2채널 출력지원, 80Plus 인증]
AK 500은 ATX 12V v2.3 규격을 지원하며, +12V 출력은 2채널로 구분된다. +12V 2채널은 각각 22A로 컴바인드 출력은 460W (12V/ 약 38A)로 12V 가용력은 460W (92% 이상)를 제공해 동급 제품대비 우수하며, 12V 출력을 사용하는 최신 CPU나 VGA에 안정적인 전력을 공급할 수 있다.

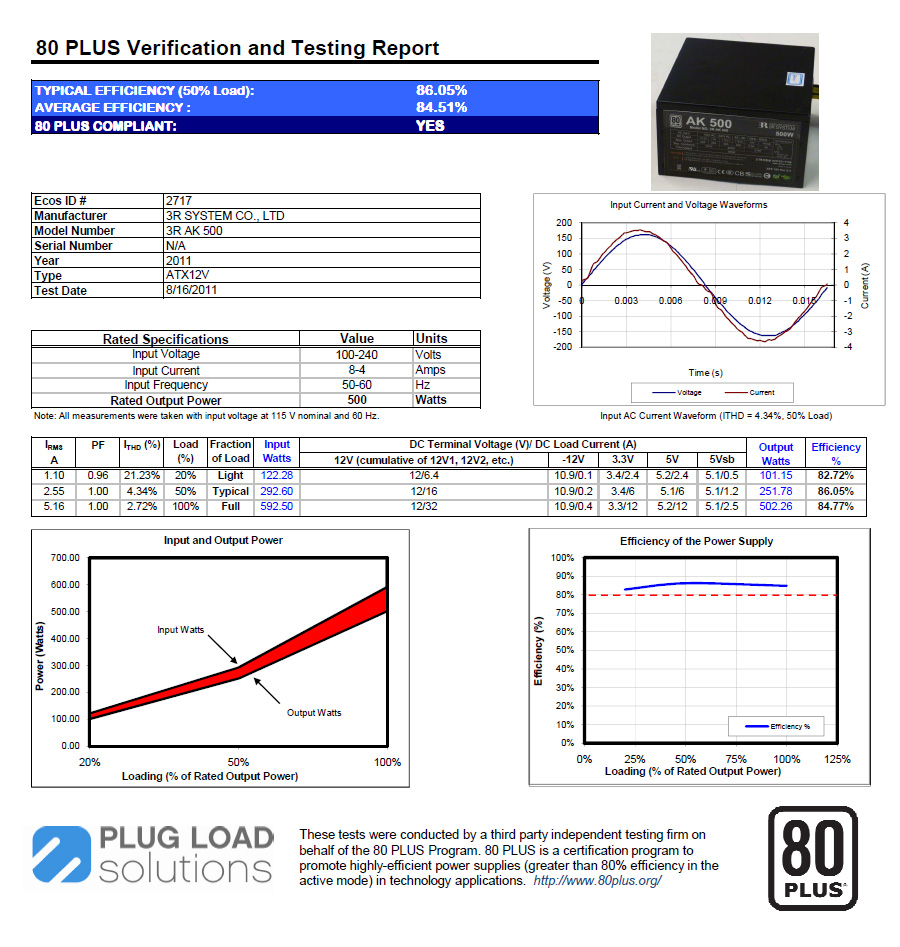

[80Plus 브론즈 인증받은 3Rsystem AK 500 (이미지 클릭하면 큰 이미지)]
또한, AK 500은 80Plus 인증 (80% 이상의 효율제공)을 받아 인증을 받지 않은 제품들보다 전력 효율면에서 유리하다. 80Plus 스티커는 가장 낮은 단계의 80Plus 스탠다드 인증 (White)으로 부착되나 80Plus.org에서 확인 결과 80Plus 브론즈 (Bronze) 인증을 받았다. 보통 80Plus 브론즈 인증은 중고급형 제품 위주에 적용되었던 것을 고려하면 보급형 제품에 적용된 것은 이례적이며, 그만큼 품질에 자신이 있다는 의미로 해석된다.
[80Plus 인증 : 80Plus Standard/ Bronze/ Silver/ Gold]
참고로 80Plus 인증은 80Plus 인증은 미국 에너지 효율 인증기관인 Ecos를 통해 인증되고 있으며, 2008년 3월부터 부하에 따라 효율을 세분화하여 4단계로 나뉜다.
기본적으로 가장 낮은 스탠다드 (White)와 브론즈 (Bronze), 실버 (Silver), 골드 (Gold), 그리고 비교적 최근에 소개된 플래티넘 (Platinum)으로 효율에 따라 인증이 구분된다.
스탠다드는 각 구간에 80%의 효율, 브론즈는 82% 이상, 실버는 85% 이상, 골드는 87% 이상의 효율을 제공해야 한다. 80Plus 플래티넘 인증은 20% 부하에서 90%, 50% 부하에서 95W, 100% 부하에서 91%의 효율을 제공하며, 주로 서버용에 적용되나 일반 소비자용 제품도 등장하고 있다.
80Plus 인증은 인증을 받지 않은 제품들보다 인증을 위한 비용이 더 들어가나 효율을 어느 정도 인정한다는 것이므로 파워서플라이 효율면에서 더 유리하다. 물론, 80Plus 인증을 받지 않은 제품 중에서도 인증받지 않은 제품 못지 않게 효율이 높은 제품들도 존재한다.
80Plus 인증의 경우 중고급형 이상은 높은 효율의 브론즈와 실버, 골드와 같은 고효율 테스트를 마친 제품들이 주를 이루고 있으며, 보급형에서는 가장 낮은 80Plus 스탠다드 (White) 인증이 주로 적용된다.
벌집 모양 통풍구와 프리 볼트, 전원 스위치 제공
[통풍 효율 높은 벌집 통풍구와 전원 스위치, 110/ 220V 겸용]
파워서플라이 통풍구는 효율이 높은 벌집 모양을 적용했으며, 120mm 크기의 쿨링 팬은 파워서플라이 내부 부품과 케이스 내부 발열을 외부로 배출하도록 돕는다.
통풍구 우측 하단에는 전원 스위치를 제공해 PC 위급 상황이나 멈춤 등이 발생했을 때 전원을 차단할 수 있으며, 액티브 PFC 회로를 내장해 110/ 220V 겸용 (프리 볼트)으로 사용할 수 있다.
쉴딩 처리 및 멀티 GPU 구성을 고려한 케이블 구성
[케이블 쉴딩은 커넥터 모두에 처리]
[500W를 위한 넉넉한 커넥터 제공, 최대 60cm로 하단파워 장착 지원]
커넥터 모두에는 슬리브 케이블 즉, 케이블 쉴딩 처리가 이루어졌다. 24 (20+4)핀 12V 메인 커넥터 1개와 8핀 (4+4)핀 12V 커넥터 1개, 멀티 GPU를 위한 PCIe 2.0 8 (6+2)핀 12V 커넥터 2개가 제공된다. 또한, SATA 전원 공급을 위한 커넥터는 모두 6개가 제공되며, 4핀 12V HDD/ ODD 3개, FDD 커넥터가 1개 제공된다. 케이블은 16AWG (American Wire Gauge, 미국 전선 규격)를 적용해 전원 공급의 안정성을 높였으며, 최대 60cm 길이를 제공해 하단파워 장착 지원 PC 케이스를 고려했다.
메인 커넥터는 20+4핀으로 분리되어 구형 메인보드와 최신 메인보드 모두에 적용 가능하며, 고급형 그래픽카드를 위한 8핀도 6+2핀 구성으로 멀티 GPU에 대응하고 있다. 고급형 파워 서플라이 제품군 대부분이 모듈 (스마트) 케이블 방식이 보편적으로 사용되고 있으나 5만원 내외의 보급형 제품의 구성상 경쟁 제품들과 같이 모듈 방식 커넥터를 적용하지 않았다.
샘플로 제공된 파워서플라이에는 전원 케이블 1개와 파워서플라이 고정 볼트 5개, 검정색 케이블 타이 2개, 한글 보증서겸 사용자 설명서가 포함된다.
