3. 기본 레이아웃(2) 및 MAX-(1)[듀얼 이더넷]
|
i875P칩셋 사진
및 칩셋쿨러
i875P칩셋은
i865PE칩셋 들과 다르게 PAT (Performance Acceleration Technology)기술을 첨가하여 메모리컨트롤부의
개선으로 빠른 성능을 보여준다고 하는데 자세한 것은 아래의 칼럼을 참조하기 바라며 i875P칩셋의 이미지부터 보자.
2003년 04월 18일 : Springdale, Canterwood 그 출시에 즈음하여...
이것이 i875P MCH의
모습인데 기존과 좀 다른점이 있다면 기존의 i845계열 칩셋이 760
FC-BGA방식의 패키지를 사용한 것에 비해 1005 FC-BGA의 패키징을 사용해 지금까지 나온 데스카탑용 칩셋중 가장 큰
크기를 가지고 있다. 그리고 상단부에 돌출되어 있는 저항의 갯수가 많아졌다는 차이가 있다.
그럼 다음은 칩셋 쿨러를
보자..
칩셋쿨러의 경우 얼마전부터
튜닝바람이 일어 칩셋쿨러에 LED를 장착한 제품들이 등장하고 있는데 이번 체인텍의 9CJS도 멋진 푸른색의 LED를 장착한 칩셋
쿨러를 채용하고 있다. 물론 기존처럼 칩셋쿨러위에 체인텍의 마크(?)가 붙어있다.
메모리슬롯, 색에
따라 장착한다.
이전 페이지에서
메모리슬롯과 PCI슬롯등이 다른색으로 처리되어 있어서 미적부분에서도 괜찮다고 언급했는데 메모리슬롯은 듀얼채널 구성방법을 쉽게 알려주기
위해 같은 색의 슬롯에만 장착하면 듀얼채널구성이 가능하게 되어있다.
따라서 하늘색의
메모리슬롯에 두 개의 메모리를 모두 장착하면 듀얼채널구성이 되는데 매뉴얼에 이미지를 통해 메모리 구성방법이 소개되어 있으나 아직
샘플제품이라 프린팅된 매뉴얼이 없이 PDF문서로 제공되어 아래 이미지를 추출해보았다.
단.. 싱글채널 구성에는
Virtual Single Channel(VSC)라는 구성이 따로 있다고 하는데 두 개의 채널에 메모리를 하나씩 따로 꽂아 듀얼채널과
같은 구성을 보이지만 실제 내부에서는 단일 채널로 구동되게 되어 있다고 한다.
PCI슬롯..
확장카드용 PCI슬롯 및
AGP슬롯 그리고 하나의 CMR(Chaintech Multimedia Riser)슬롯을 장착하고 있다. 단 여기서 CMR의 경우
번들로 제공된 라이져 카드에 사용된다.
듀얼랜,
Gigabit Ethernet 백패널
현재 출시 준비중이고
발표된 i875P제품들의 공통적인 특징은 Gigabit Ethernet을 지원하여 듀얼랜방식을 사용할 수 있다는 점인데 이번
9CJS도 Gigabit Ethernet을 지원하여 듀얼랜을 사용할 수 있다.
단 10/100
Ethernet은 Realtek사의 RTL8101L이 사용되었으며 Intel 82547EI Gigabit Ethernet
Controller가 장착되어 있어 CSA(Communication Streaming Architecture) Bus통해
266MB/s의 전용 통로로 기존에 PCI버스를 사용해야 했던 Gigabit Ethernet Controller보다 높은 성능을
보장해준다.
백패널의 좌측이
10/100 ethernet이고 우측이 Gigabit Ethernet포트이다. 그리고 VT6306 iEEE1394컨트롤러를 장착하고
있어 iEEE1394를 지원하는데 포트는 CMC를 통해서 제공되며 백패널에는 USB포트와 Ethernet포트만을 제공하고 있다.

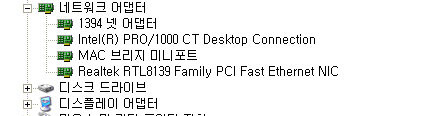

[WIndowsXP의
장치등록정보]
[추가로 열전도 그리스와
백패널가이드를 제공하고 있다.]
|
|
