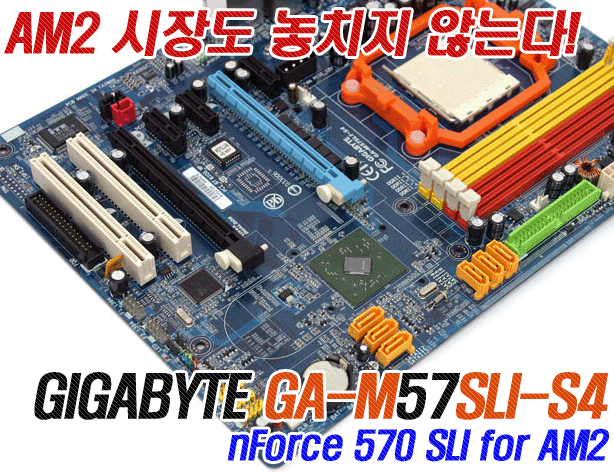

새로운 AMD 시대는 GIGABYTE로! GA-M570SLI-S4

1. 처음	2. 멋지고 깔끔한 레이아웃은 그대로
3. nForce 570 SLI의 기본 스펙 구성?	4. 컨트롤 + F1으로 살펴보는 바이오스
5. GIGABYTE 유틸리티 살펴보기	6. P965 보드의 인기를 AM2에서도?

3. nForce 570 SLI의 기본 스펙 구성?

nForce 500 시리즈의 최상급에 속하는 nForce 590 SLI는 16X + 16X SLI를 지원하기 위해 별도의 SPP 칩셋을 추가한 2개의 메인보드 칩셋으로 구성되어 있지만, nForce 570 SLI는 하나의 메인보드 칩셋만 사용한 원칩 솔루션이다. 예전에는 노스브릿지를 SPP, 사우스브릿지를 MCP라고 불렀는데, 하나의 칩셋에 노스-사우스의 기능을 합치면서 현재 nVIDIA는 메인보드 칩셋을 가리켜 MCP라고 부르고 있다. (반대로 nForce 590 SLI에 하나 더 추가된 칩셋은 SPP라고 표시되어 있다)

nForce 570 SLI는 사실 소켓 939용으로 출시된 nForce 4 SLI에 DDR2 메모리 지원 기능을 넣은 버전이라고 생각하는 사람이 많지만 AM2 출시에 맞춰 AM2용으로만 나왔을 뿐 소켓 939나 754도 지원할 수 있는 nForce 4 다음 세대 칩셋임은 틀림없다. 그 이유로 SPP+MCP 대역폭을 올리는 Link Boost 기술 외에도 오버클럭 메모리의 성능을 끌어낼 수 있는 EPP 메모리 규격 지원, 듀얼 기가비트 랜을 이용하는 DualNet with Teaming 등의 새로운 기술을 담고 있다.

nForce 500 시리즈에 대한 자세한 내용은 아래의 링크를 참고하기 바란다.

AM2 최고의 선택, nVIDIA NForce 500 칩셋 시리즈

하지만 LinkBoost 기술은 nForce 590 SLI에서만 적용되는데다 DualNet with Teaming 기술 역시 듀얼 기가비트 랜을 지원하는 메인보드에서만 쓸 수 있어 GA-M57SLI-S4에는 해당되지 않는다.

사운드 기능을 위해 Realtek ALC883 8채널 HD Audio Codec을 달았다. ALC883은 8채널 사운드 지원 외에 SPDIF 입출력 기능도 제공하는데, GA-M57SLI-S4는 백패널을 통해서 SPDIF 출력(광/코엑시얼) 기능은 지원하지만 SPDIF 입력 기능은 메인보드에 있는 SPDIF 입력 헤더를 통해서 해야 한다. 하지만 SPDIF 입력용 브라켓 등은 제공되지 않아 실용성은 적다.

nForce 570 SLI는 칩셋 자체에서 두 개의 MAC을 지원하여 듀얼 기가비트 랜을 PHY로 구성할 수 있지만 GIGABYTE GA-M57SLI-S4는 저렴한 가격대를 완성하기 위해 듀얼 랜이 아닌 하나의 기가비트 랜을 지원한다. Marvell사의 88E1116 기가비트 랜 PHY를 달았다.

메인보드에서 사운드, 이더넷 기능에 이어 외부 컨트롤러를 사용한 세 번째 온보드 기능이 되어가고 있는 것이 바로 IEEE 1394일 것이다.(SATA RAID 기능은 메인보드 칩셋에서 제공하고 있으니 온보드 기능이라 하기 어렵다)

GIGABYTE는 다른 메인보드 제조사들과 달리 고급형 메인보드에는 IEEE 1394b 컨트롤러를 붙여 보다 빠른 성능을 지원하고 있지만, GA-M57SLI-S4는 가격에 중점을 둔 제품이라 T.I.사의 TSB43AB23 IEEE 1394a 컨트롤러를 붙였다. 백패널에 1개의 IEEE 1394a 포트가 제공되며 나머지 2개는 메인보드의 확장 헤더를 연결해서 사용하게 된다.

GA-M57SLI-S4의 PCB 디자인으로는 2개의 바이오스 칩을 사용하는 GIGABYTE 듀얼 바이오스 기능을 염두해두고 만든 것처럼 보이지만 메인보드에는 하나의 바이오스 칩만 붙어있다. 같은 기판을 사용한 GA-M57SLI-S4의 상위 제품이 출시된다면 듀얼 바이오스 기능이 적용될 것으로 예상된다.
