ASUS COMMANDO에
들어간 인텔 P965 메인보드
칩셋(MCH)은 작년에 인텔
Core 2 Duo 프로세서와
함께 출시된 최신 버전으로
현재까지 유일하게
DDR2-800 메모리를 공식
지원하며, 상당한 수준까지
가능한 Core 2 Duo
오버클럭 성능을 뒷받침하여
유저들의 사랑을 받고 있다.
내장 그래픽 기능이 들어간
G965, Q965 등은
P965와 달리 오버클럭에는
부적합하다.

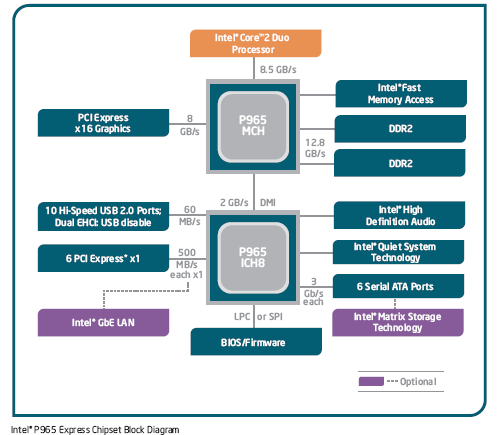

인텔 P965의 칩셋
다이어그램을 살펴보면 듀얼
채널 DDR2-800 메모리,
Fast Memory
Access 기술을
지원하지만, i975X와 달리
8X + 8X의
CrossFire용 PCI
Express Lane 구성을
지원하지 않는다는 것을 알 수
있다. 사우스브릿지 ICH8R로
총 6 PCI Express
Lane을 제공하는데,
ASUS COMMANDO
보드는 그 중 4 Lane이
CrossFire 구성을 위해
두번째 PCI Express
16X(모양) 슬롯에 들어가고
나머지 2 Lane이 기가비트
랜 컨트롤러와 추가 PATA
컨트롤러용 인터페이스에 1
Lane씩
할당된다.
사우스브릿지 칩셋으로
ICH8R이 사용되었다. 하위
버전인 ICH8이 4개의
SATA II 포트만 지원하는
것과 달리 ICH8R은 6개의
SATA II 포트를 지원하며
SATA RAID 구성도
가능하여 RAID 0, 1,
5, 10 구성을 지원한다.
그러나 PATA IDE 채널을
완전히 제거하여 메인보드
제조사들은 별도의 외부
PATA IDE 지원용
컨트롤러를 ICH8R과 함께
달고 있다. 칩셋에서 총
10개의 USB 2.0 포트를
지원하고 있다.
ASUS COMMANDO에도
ICH8R에서 빠진 IDE
채널을 보충하기 위해
JMicron JMB363
SATA/PATA 컨트롤러를
사용하였다. 그러나
JMB363은 스펙상
PATA133 IDE 채널
1개만이 아니라 2개의
SATA II 포트도 제공하고
있음에도 COMMANDO
보드에서는 IDE 채널만 쓰고
SATA II 포트는 지원하지
않도록 만들었다. 없는 기능을
넣는 것도 아니고 칩셋에서
기본으로 가지고 있는 SATA
II 기능을 사용하지 않은
것은 아쉬운 부분이다.
COMMANDO는 듀얼
기가비트 랜 기능을 지원하기
위해 Marvell
88E8001, 88E8056
기가비트 랜 컨트롤러를
달았다. 둘 중에 크기가 작은
쪽이 PCI Express
1X, 큰 쪽이 PCI
인터페이스를 지원한다.
IEEE 1394 기능 역시
TI사의 TSB43AB22A
컨트롤러를 장착하여 IEEE
1394a 기능을 사용할 수
있다.
아날로그 사운드의 노이즈를 최소화하기 위해
별도의 사운드 모듈 카드를
만들어 장착하는 방식을 썼다.
COMMANDO 확장 슬롯의
맨 윗쪽에 배치된 전용 확장
슬롯을 사용하는
SUPREME-FX 사운드
모듈은 아날로그 입/출력
관련된 단자만 달고 디지털
출력을 위한 SPDIF 출력
단자는 메인보드 백패널에 그대로
배치시켰다.
사운드 코덱으로는 Analog
Device사(ADI)의
AD1988B
8채널(7.1)채널 HD
오디오 코덱을 달았다.
AD1988B는 단순한 8채널
오디오 아날로그/디지털 출력
외에 DTS Connect
기술을 지원하고 있는 것이
특징이다.
SUPREME-FX까지 설치한
백패널의 모습은 좌측부터
키보드/마우스 연결을 위한
PS/2 포트, SPDIF
광/동축 출력 단자, 시스템
동작 상태를 글자로 표시해주는 LCD
Poster, IEEE
1394a 포트, 듀얼
기가비트 랜 포트, USB
2.0 포트 4개, 그리고
사운드 모듈 카드를 이용한
아날로그 사운드 입/출력 단자
등으로 구성되어 있다.
먼저 출시된 R.O.G.모델
2종은 LCD Poster
아래에 메인보드의 LED를 켤
수 있는 LED SW 스위치와
eSATA 포트 2개가 달려
있었으나,
COMMANDO에서는 이
기능이 제거되어 빈 자리만
남았다. LCD Poster의
동작은 보드나라의 이전 기사
인텔 nForce 680i
SLI 메인보드! ASUS
Striker Extreme/
P5N32-E SLI를
참고하기 바란다.
ASUS COMMANDO의
구성물로는 영문 사용자
매뉴얼과 다국어 빠른 설치
가이드, 드라이버 및 프로그램
DVD와 InterVideo
Media Launcher
프로그램 CD, Ghost
Recon : Advanced
Warfighter 게임
DVD가 들어있다.
옆으로 눕혀진 SATA II
포트에 맞춰 한쪽 끝이 ㄱ자로
구부러진 SATA 데이터
케이블 3개와 ㅡ자로 된 일반
SATA 데이터 케이블 3개,
한개의 케이블로 2개의
SATA 장치 전원을 연결할
수 있는 SATA 전원 케이블
3개, 그리고 FDD 케이블,
IDE 케이블을 준다.
백패널과 USB 2.0 확장
브라켓, IEEE 1394
확장 브라켓
COMMANDO가 비록
히트파이프를 사용한 무소음
쿨링 시스템을 만들었으나
거기에 깔린 바탕에는 CPU
쿨러팬과 케이스에 설치된 다른
쿨러에서 발생하는 공기 흐름을
가정해두었기 때문에 수랭
쿨러를 쓴다던지 시스템 쿨링
구조가 ASUS가 가정한 것과
다르게 이뤄질 경우 전원부
히트싱크로 전달된 열이 제대로
배출되지 못할 수도 있다. 이
때문에 ASUS
COMMANDO에는 전원부
히트싱크에 장착할 수 있는
별도의 쿨러가 포함되어 있다.
ASUS 메인보드들은 케이스와
연결하는 프론트 패널 헤더
부분이 다른 메인보드처럼 쉽게
알아볼 수 있는 색상 구분을
하지 않는데, 그 이유는 색상
구분보다 더 쉽게 케이블을
연결하는 Q-Connector를
제공하기 때문이다.
Q-Connector는 프론트
패널 연결용만이 아니라
USB와 IEEE 1394
헤더 연결을 위한 것도
포함한다. 그리고 내부 케이블
절정리에 사용되는 케이블
타이도 패키지에 포함시켰다.
|
