여기서는 GeForce 7025 + nForce 630a 원칩을 사용하고 오버클럭을 강화한 바이오스타 T시리즈 중 하나에 속하는 유니텍의 OVER TF7025 DVI를 살펴보자.
유니텍 OVER TF7025 DVI
|
제품명 |
유니텍 OVER TF7025 DVI |
|
지원 CPU |
AMD Sempron/ Athlon64/ Athlon64
X2/ Athlon64 FX
(AMD AM2 소켓) |
|
칩셋 |
NVIDIA GeForce
7025 + nForce 630a (MCP68S) |
|
메모리 |
DDR2 SDRAM 400/
533/ 667/ 800MHz
4개 슬롯
최대 8GB (Non-ECC 지원) 듀얼 채널 지원 |
|
확장 슬롯 |
PCI-Express x16 x 1개
PCI-Express x1 x 1개
PCI x 2개 |
|
I/O |
- S-ATA II 4포트 (SATA RAID 0, 1, 0+1, 5)
- P-ATA (66/100/133)/ FDD 각 1개 지원
- USB 2.0 10개 지원 (백패널 4개 + 확장 포트 6개) |
|
온보드 장치 |
Network - Realtek
RTL8111B 1000MB/s
(Gigabit LAN)
Sound - Realtek ALC888 8CH (HD Audio Codec)
그래픽 출력 -
D-SUB, DVI (DVI-I 형태 포트, 디지털만 지원) |
|
제조사/ 수입사 |
Biostar (http://www.biostar.com.tw)
유니텍
(http://www.unitec.co.kr) |
유니텍은 바이오스타와 Jetway의 두 제조사의 메인보드들을 유통하는데 저렴한 가격에 적절한
오버클럭 기능 등의 제공으로 두 제조사의 제품들이 저가형 시장에서 좋은 평가를 받고 있다. 오늘 살펴볼 유니텍 OVER
TF7025 DVI 역시 바이오스타 제품으로 정확히는 T시리즈 중 하나인 Biostar TF7025-M2다.
T시리즈의 특징을 그대로 이어받다.
앞서도 언급하였듯이 유니텍 OVER TF7025 DVI는 바이오스타의 T시리즈 중 하나로
국내에 소개된 지도 꽤 시간이 흘렀고 일반 버전보다 오버클럭을 특화하여 중저가형 시장에서 사용자들에게 좋은 평을 받고
있다.
NVIDIA의 GeForce 7025 + nForce 630a가 하나로 된 원칩 구성으로
MCP68S로, 상위인 GeForce 7050PV + nForce 630a는 MCP68PV로 구분되어지고 있다. 원칩
구성인 만큼 하나의 비교적 작은 크기의 방열판만 사용되어 칩에서 발생되는 발열을 해결하고 있다. 바이오스타의 T시리즈답게
전원부에 솔리드 캐패시터를 사용하는 등의 오버클럭에의 안정성을 살리기 위한 흔적들을 엿볼 수 있다. 제품은 다른 내장
그래픽 메인보드들처럼 Micro-ATX 타입이다.
3Phase의 전원부 구성 및 솔리드 캐패시터의 사용
바이오스타는 T시리즈를 내놓으면서 오버클럭에 특화된 바이오스 및 솔리드 캐패시터를 전원부에
사용하고 있다. 전원부의 구성은 Intersil의 ISL6322 4Phase PWM 컨트롤러를 사용하여 3Phase의
전원부를 구성하고 있으며, 일반 쵸크코일보다 노이즈가 적은 코일의 사용 및 1Phase 당 4개의 모스펫을 사용하고 있다.
CPU와는 4핀을 제공하여 자동 팬컨트롤러 기능을 제공하고 24핀 주 전원 커넥터 역시 전원부 하단에 바로 위치하고 있다.
4핀 추가 전원 커넥터는 전원부 상단에 위치한다.
AM2 소켓 CPU들을 지원하므로 DDR2 SDRAM을 지원하며, DDR2 400/ 533/
667/ 800MHz를 사용할 수 있고 최대 8GB까지 메모리를 확장할 수 있다. 듀얼 채널 구성은 인접한 동일 색상의
슬롯 2개에 메모리를 가급적 같은 용량 및 스펙, 제조사의 제품으로 설치하면 된다. 메모리 슬롯 옆으로는 IDE 커넥터
하나가 위치하고 있다.
유니텍 OVER TF7025 DVI는 일부 제품들에서 사용되고 있는 Strip이 메인보드 후면
전원부 주위로 위치하고 있다. 이 Strip 부분은 온도 하락이나 모스펫에서 발생하는 전자파를 최소화하여 안정적인 전원
공급, 노이즈 감소, 오버클럭 등에 유리한 것으로 알려지고 있다.
GeForce 7025 + nForce 630a 원칩 구성 (MCP68S)
NVIDIA의 GeForce 7025 + nForce 630a가 하나로 된 원칩 구성으로
MCP68S로 불리고 있다. 상위인 GeForce 7050과 비교하여 HDMI 포트를 제공하지 않기 때문에
DVI 출력만을 지원한다. 그 외에도 상위 칩셋이 지원하는 PureVideo를
지원하지 않고 ,TV 인코더 등은 제외되었다. 대신 DVI 출력을 지원하고 코어 클럭은 425MHz로 동일하다.
*2007년 6월 5일 내용 추가*
*DVI-HDCP 출력만 가능하다 -
DVI 출력만을 지원한다.로 수정합니다. 이유는 HDCP 테스트 결과 NVIDIA에서 언급하고 있는 DVI를
통한 HDCP를 지원하지 않는 것으로 확인되었기 때문입니다.*
내장 그래픽은 GeForce 7을 기반으로 하고 있으며, 2개의 픽셀 쉐이더 파이프라인 및
1개의 버텍스 쉐이더 파이프라인, 1개의 ROP로 구성되는 것으로 알려지고 있다. 지원되는 CPU들은 AMD AM2 소켓의
Sempron, Athlon64, Athlon64 X2, Athlon64 FX 등이 있다.
사우스브릿지 기능으로는 SATA 4포트 및 ATA 33/ 66/ 100/ 133을 지원하는
IDE 1포트 지원, USB 2.0 10포트 (상위 GeForce 7050은 12포트 지원으로 차이를 보인다.)를 지원하고
HD Audio를 지원한다. RAID 구성은 0, 1, 0+1, 5의 구성을 지원한다.

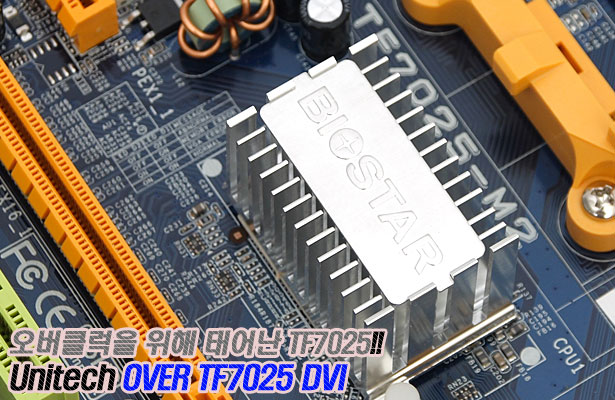

원칩에서 발생하는 발열은 비교적 작은 방열판 하나가 제공되어 이를 해결할 수 있도록 구성되고
있다.
GeForce 7025에 적용된 클럭 및 성능
[GeForce 7025에 적용된 클럭 : 425MHz]
유니텍 OVER TF7025 DVI에 사용된 GeForce 7025에 적용된 클럭은
425MHz로 NVIDIA에서 공식적으로 소개하고 있는 클럭과 동일하다. 하지만, 바이오스에서는 추가로 100 -
1000MHz 사이의 코어 클럭을 설정할 수 있어 더 높은 클럭으로의 사용이 가능하다. 다만, 이 경우 발열이 높아지므로
사용되는 방열판보다는 별도의 쿨러 등을 추가하는 것을 권장한다.
성능 테스트는 간단히 3DMark05를 통해 비교하였는데 이전 테스트 결과와 거의 비슷한
시스템 구성이므로 큰 차이는 없을 것으로 예상할 수 있는데 실제 결과도 거의 차이는 없었다. AMD 690G가
3DMark05 성능
부분에서는 앞섰으나 GeForce 7050과 7025는 Shader Model 3.0을 지원하고 AMD 690G는
Pixel Shader 2.0b만 지원하는 차이는 있다.
더 자세한 결과는
DND TF7050으로 살펴본 690G vs 7050PV 3D / HD 가속 성능비교에서의
GeForce 7050과의 성능 비교를 참조하면 된다. 사실상 몇 가지 기능을 제외하고 클럭도 동일하기 때문에 비교된
성능과 큰 차이는 없다. 또한, 3DMark05를 제외한 나머지 성능들에서는 거의 비슷한 수준의 성능을 보여주고 있다.
확장 슬롯은 PCI-Express x1 슬롯 1개, PCI-Express x16 슬롯 1개,
PCI 슬롯 2개를 제공하고 있다. 일반적인 Micro-ATX 타입과 큰 차이는 없으며, 사운드 및 네트웍 기능이
포함되므로 많은 장치들을 사용하지 않는다면 크게 불편하지는 않은 구성이다.
PCI 슬롯 하단으로는 CD-In, SPDIF 입력 및 출력 커넥터, 프린터 커넥터, FDD
커넥터가 위치하며, 우측으로는 프론트 패널이 위치하고 전원을 온오프와 리셋을 위한 버튼 2개가 위치한다. 프론트 패널은
색상을 구분하여 놓아 구분이 쉬우며, 온오프 및 리셋 버튼 역시 문제가 발생하였을 때 유용하게 사용할 수 있다. 그 위로는
SATA 4포트 및 USB 2.0 지원 3개의 커넥터를 제공한다.
[DVI-I 형태의 포트를 제공하는 유니텍 OVER TF7025]
[DVI-D 형태의 포트 제공 GeForce 7025 : DVI to D-SUB 변환잭 사용 불가]
백패널의 구성은 Biostar의 상위 GeForce 7050PV 칩셋을 장착하고 있던 제품이
HDMI와 D-SUB, S-VHS의 3가지 단자를 제공하여 HDMI/ HDCP를 지원하던 것과는 다르게 HDMI가 제거되어
DVI 출력만 가능하다. 대신, GeForce 7025 내장 그래픽의 출력을 위해 D-SUB와 DVI-I 포트의
2가지를 제공한다. 추가로 NVIDIA에서 제공하는 스펙에 GeForce 7050과 7025의 DVI 출력은
Single-Link DVI 지원으로 한정되어 있다. (경쟁사의 AMD 690G는 Dual-link DVI 출력도 지원이
가능한 것으로 알려져 있다.)
*2007년 6월 5일 내용 추가*
*HDMI가 제거되어
DVI-HDCP 출력만 가능하다 - HDMI가 제거되어
DVI 출력만 가능하다.로 수정합니다. 이유는
HDCP 테스트 결과 NVIDIA에서 언급하고 있는 DVI를 통한 HDCP를 지원하지 않는 것으로 확인되었기 때문입니다.*
이 제품의 경우 DVI-I 포트를 제공하는 만큼 DVI to D-SUB 포트를 연결할 수 있다. 반면,
아래처럼 DVI-D 형태의 포트를 제공할 경우 DVI to D-SUB 포트를 연결할 수 없고 LCD에서 제공하는 DVI-D
형태의 포트만 사용할 수 있게 된다.
하지만, 실제로 제조사인 바이오스타에서 언급하고 있는 출력 부분은 DVI-D로 디지털 출력만
할 수 있어 DVI to D-SUB 변환잭을 사용하더라도 아날로그 출력은 지원하지 못한다. (CRT 모니터는 DVI to
D-SUB 변환잭을 사용해도 사용할 수 없다.)
DVI-I와 DVI-D의 출력 포트는 이미지를 통해 확인할 수 있듯이 DVI-I는 디지털과
아날로그의 출력을 모두 지원할 수 있기 때문에 DVI-D보다 좌측 부분의 4핀과 수직 핀이 하나 더 추가된 것을 볼 수
있다. (DVI-I는 5핀 추가, 이 5개의 핀은 아날로그 출력을 위한 것이다.) 반면, DVI-D는 디지털 출력
전용이므로 DVI-I에서 제공하던 핀들이 제거되어 있는 것을 볼 수 있다.
그 외 네트웍은 Realtek RTL8111B PCIe 기반의 PHY를 사용하여
기가비트이더넷을 지원하며, 사운드는 Realtek ALC888 HD Audio 코덱을 사용하여 8채널을 지원한다.
내장 그래픽을 제공하는 메인보드들의 특성상
높은 가격보다는 저렴한 가격으로 승부를 하기 때문에 제공 구성물은 대부분 사용에 필요한 부품들을 위주로 제공한다. 유니텍
OVER TF7025 DVI 역시 가격 거품을 줄이기 위해 불필요한 가격 상승 요인을 제거한 간단한 구성이다. FDD/
IDE 케이블 각 1개, SATA 데이터 및 전원 케이블 각 1개, TF7050-M2/ TF7025-M2 공통 사용자
매뉴얼, 드라이버 및 유틸리티 CD 1장, 전용 I/O 쉴드를 제공한다. 그 외 기존 Biostar의 T시리즈에서
빠지지 않고 등장하는 검정색의 부품 수납용 파우치가 별도로 제공된다.
|
