3. 파워서플라이 16종 효율 테스트 방법
이번 기사에서는 현 시점에서 보급형 파워서플라이로 주목받고 있는 500W급 모델 중에서 공식 80Plus 인증을 받지는 않았으나, 80Plus 인증을 받은 것으로 소비자가 혼동할 수 있거나 80% 이상의 효율을 제공한다고 설명하고 있는 모델들을 선택 했으며, 선정 기준은 다음과 같다.
1. 모델이나 제품 설명에 80% 효율로 표시했나 : 이번 기사의 목적이 일명 80Plus 급 효율로 소비자들이 판단할 가능성이 있는 모델들의 실제 효율을 확인해 보는 것이므로, 제품명에 80Plus 인증으로 해석될 수 있는 80/ 80% 등 80이상의 숫자가 사용된 모델을 우선 선정했다.
그 다음으로 제품 설명에 최고 효율이나 평균 효율 등을 표시해 80Plus xx급 효율을 제공한다는 제품, 80Plus xx급이라는 설명은 없지만 제품 효율을 80% 이상으로 설명한 모델들을 선정했다.
2. 현재 판매 중인가 : 판매점 100 곳 미만인 모델은 제조/ 유통사의 정책상 단종하거나 시장에 정상적인 제품 공급이 되지 않아 구매에 문제가 있다고 판단하여 샘플 중 제외 시켰다.
3. 출시일 기준 무상 보증 기간이 남았나 : 보통 파워서플라이의 무상 보증 기간은 2년에서 3년 사이로, 이 정도 기간이 지난 이후에는 대체 모델이 출시되거나, 문제 발생 시 감가상각비와 유상 A/S 비용을 고려해 새로운 모델을 구매할 가능성이 높다는 점을 감안, 출시일을 기준으로 무상 보증 기간이 지난 모델들은 제외했다.
이와 같은 기준에 의해 10월 10일 기준 총 16종의 모델을 선택, 테스트 샘플은 모두 시장에서 직접 구매해 테스트를 진행했으며, 위와 같은 기준으로 선택한 테스트 샘플의 목록은 다음과 같다.

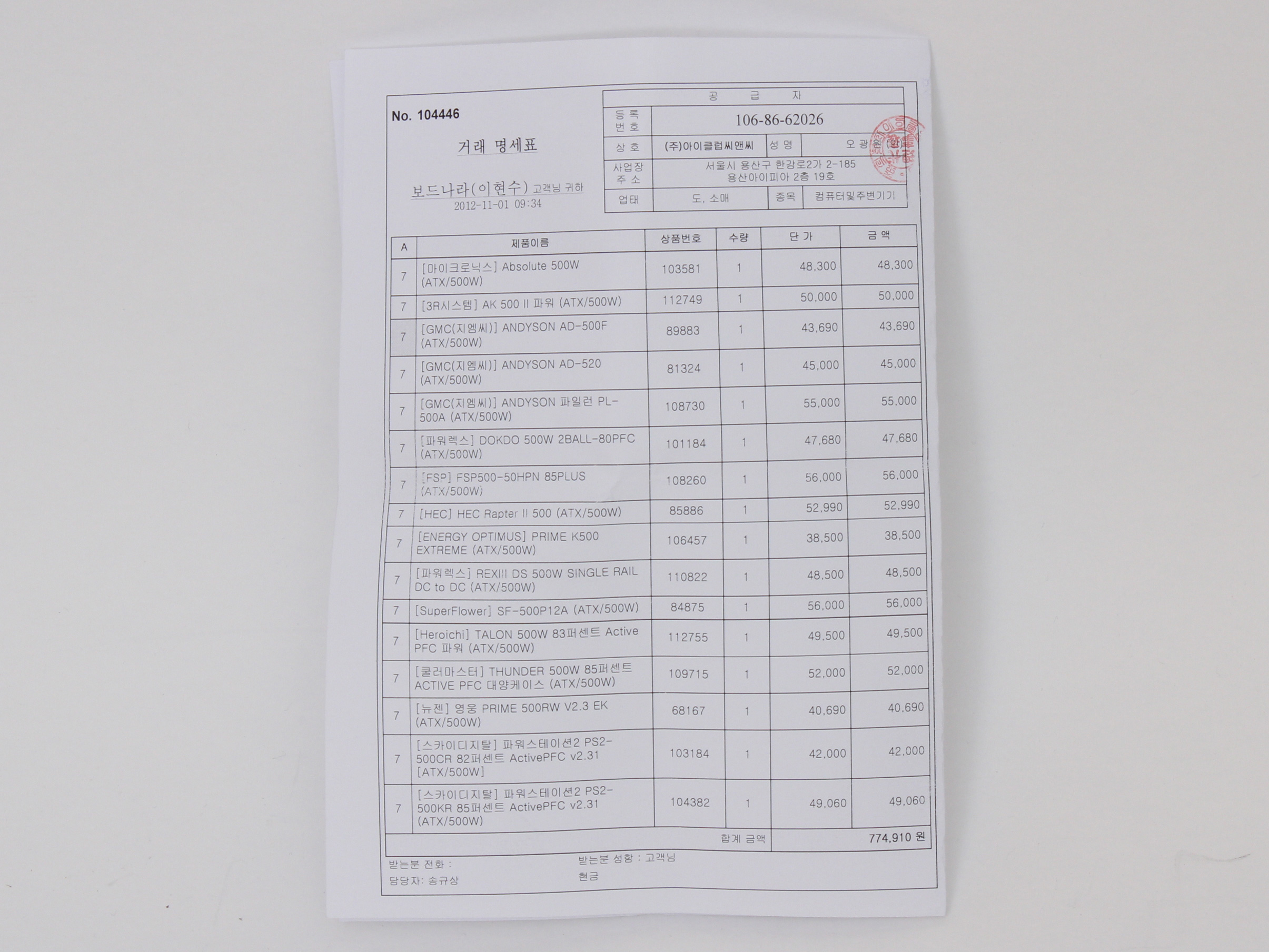

샘플 구매 거래 명세서(클릭시 확대)
테스트 샘플 목록은 제조사-> 제품명의 가나다->ABC 순
선정한 샘플 중에 제품명에 특정 효율이나 효율로 해석될 수 있는 문구가 사용된 모델은 5종, 제품 설명에 직접 각 부하 상태별 효율을 표시한 모델 5종, 제품 설명에서 80Plus xxx급 효율로 표시한 모델은 2종이다.
그 외 샘플들은 모두 제품 설명에 최대/ 최소/ 평균 효율 중 몇 가지 경우에 80% 이상의 효율을 제공한다고 표시하고 있으며, 테스트 샘플 중 POWERREX DOKDO 500W 2BALL-80PFC 모델은 초기 구매 제품에 문제가 있어 추가 샘플로 테스트를 진행했다.
파워서플라이 효율 테스트 장비 및 환경
테스트는 보드나라 사무실 내에서 외부 환경에 의한 온도/ 풍향의 영향을 최소화할 수 있는 촬영실에서 진행했으며, 에너맥스 파워서플라이의 국내 공식 디스트리뷰터인 (주)씨엠코포레이션에서 협조해주신 FAST AUTO Electronic社의 FA-828ATE 로드기를 이용해 각 부하별 효율을 측정하였다.
효율 측정을 위해 파워서플라이에서 소모하는 입력 전력은 METEX M-3860M를 이용해 측정하였으며, 테스트 시 실내 온도는 21.3℃ ~ 21.9℃, 습도는 36% ~ 44% 수준을 유지했다.
80Plus 공식 인증은 전압 별 부하 전류를 소수점 1자리, 입출력 전력을 소수점 두자리까지 측정하나, 이번 테스트에 사용된 기기는 총 입출력 전력을 양의 정수 형태로 표시하는 특성을 감안해 보다 정확한 효율을 계산할 수 있도록, 각 전압별 부하(A)는 로드기에서 지원하는 소수점 둘째자리(12V/ 3.3V/ 5V)와 셋째자리(-12V/ 5Vsb)까지 조절했다.
또한, 모든 테스트 샘플이 국내 환경에 맞춰 입력 전압이 200V ~ 240V(이하 220V로 표시)로 고정되었으므로 효율 측정 역시 220V 기준으로 확인하였으며, 각 모델 당 1개의 샘플을 이용해 테스트를 진행했다.
한편, 이번 테스트는 CPU/ 메인보드/ 그래픽 카드/ 메모리 등을 이용한 실제 시스템에서의 효율이 아닌 로드기를 이용하였으므로, 시스템에서의 실 사용 효율은 구성 컴포넌트 종류나 온도와 습도, 통풍 구조등에 의해 차이를 보일 수 있으며, 제조업체들의 정보와도 차이가 있을 수 있음을 참고하기 바란다.
