4. Prolink MX440-8X --- 제품 모습 살펴보기
|
제품명 |
Prolink PixelView Geforce4 MX440-8X |
| GPU |
Geforce4
MX440-8X (NV18) |
| Memory |
SEC
DDR-SDRAM 128M (4.0ns) |
| 동작 클럭 |
GPU 280MHz /
Memory 513MHz |
| 출력 |
15pin D-sub
/ DVI / VIVO |
| RAMDAC |
350Mhz |
| AGP 지원 |
AGP 4X / 8X |
|
내용물 |
메뉴얼, 드라이버 CD, WinDVD4 |
|
PowerDirector 2.1ME, 번들 게임 CD 2장 |
|
S-Video to Composite 변환 케이블 |
|
DVI to D-Sub 변환 젠더 |
|
3in1 케이블 ( S-Video, Composite, Video In ) |
|
Composite 연장 케이블 |
| 제조사 |
ProLink Microsystems |
| 판매사 |
HICOM Co. Ltd |
GPU 살펴보기
 |
 |
|

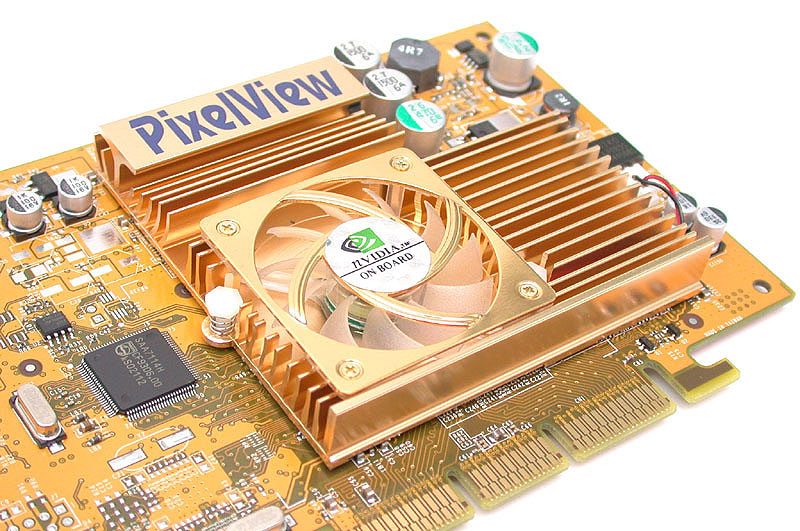

< GPU 쿨러 > |

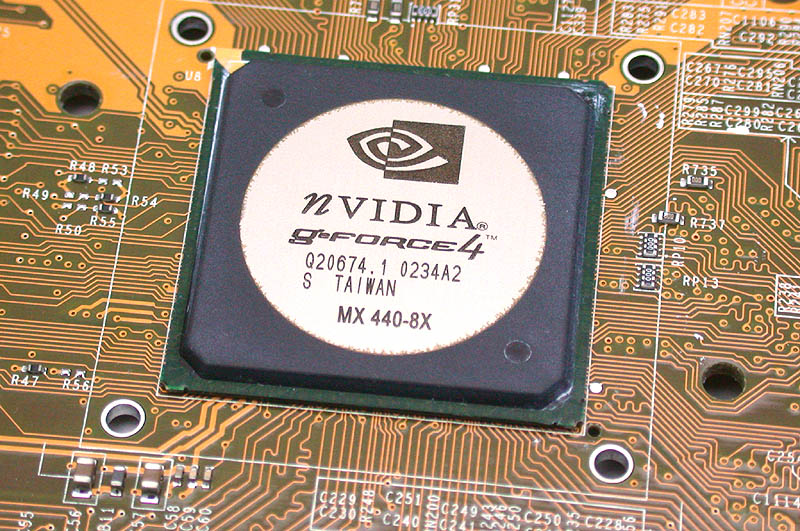

< GPU NV18 > |
쿨러부는 황금빛 히트싱크가 GPU와 메모리 부분을 모두 덮고 있는 형대로
Gladiac518이 GPU 부분만 냉각하는 것과는 달리 GPU와 메모리 모두를 냉각시켜 준다. 히트싱크를 제거해본 결과 GPU에는
열전도 그리스가 발려져 있어 열전도율을 향상시키고 있었으며 메모리와 히트싱크는 강력한 양면 테잎으로 붙어있었다. GPU는 nVIDIA에서
공급된 것이므로 역시 Gladiac518과 똑같은 GPU가 사용되었다.

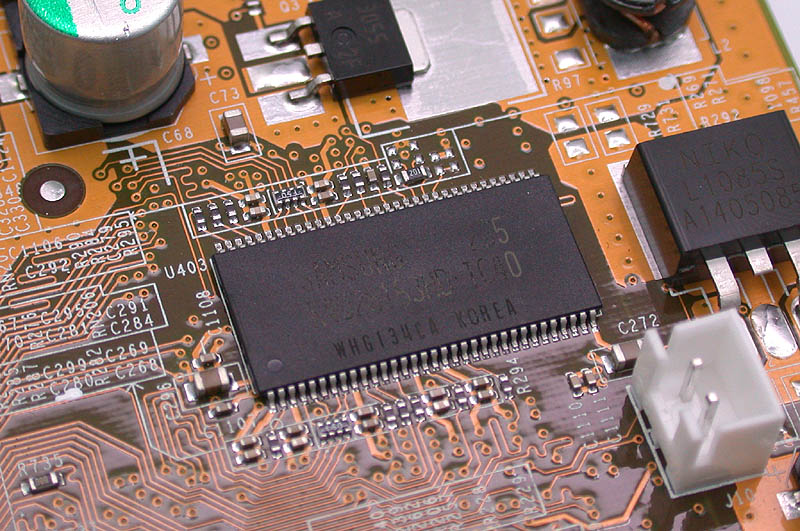

Memory 부분
 |
 |
| < TSOP
방식의 4.0ns DDR-SDRAM > |
< 기판 뒷면에 메모리 장착 > |
Deluxe 버젼은 64M 버젼과 다르게 128MB의 용량을 가지며 삼성
4.0ns DDR-SDRAM이 사용되었다. 패키징 방식을 살펴보면 Gladiac518이 mBGA 방식이 사용된 것과는 다르게 TSOP
방식이 사용되었다. TSOP 방식은 mBGA 방식에 비해 발열도 심하고 4.0ns 메모리가 사용된만큼 큰 오버클럭 폭이 기대하지 않는것이
좋다.
그리고 오른쪽 사진을 보면 알 수 있듯이 128MB의 용량을 확보하기 위해
기판 뒷면에 4개의 메모리가 추가 장착되었다. 뒷면의 메모리도 앞부분과 마찬가지로 방열판을 장착하여 쿨링에 신경썼음을 알 수 있다.

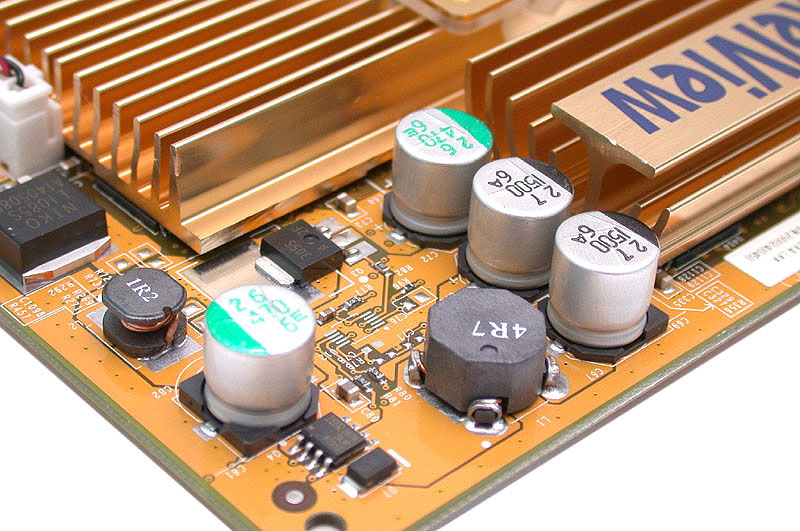

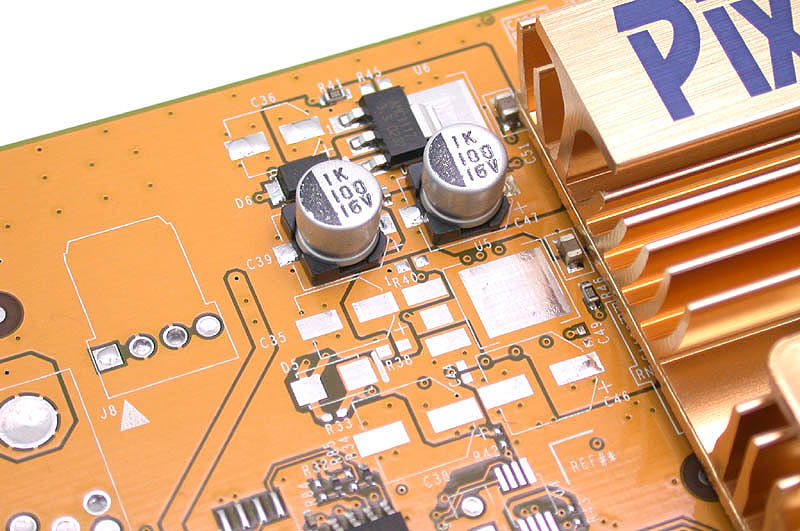

전원부
위의 두 사진은 Gladiac518과 같은 부분을 찍은 사진으로 오른쪽
사진을 보시면 전원부의 반쪽이 사라진것을 볼 수 있다. 그리고 아래의 사진을 보면 Gladiac518에서는 빈공간으로 존재하던 부분에
전원부가 들어간 것을 볼 수 있는데 아마도 사라진 반쪽이 이곳으로 옮겨온듯 싶다.
출력부 살펴보기
 |
 |

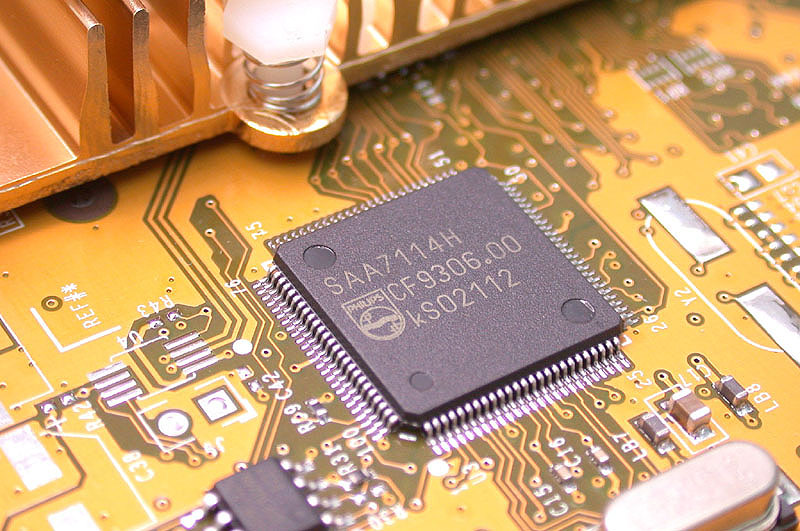

| < VIVO
컨트롤러 > |
< 백패널의 모습 > |
Gladiac518에서는 비어있던 VIVO 컨트롤러의 자리에 Philips
SAA7114H Encoder & Decoder 칩이 장착되어 있다. 별도의 VIVO 컨트롤러가 장착되어 TV-out 외에 Video
In 기능을 사용할 수 있으며 역시 DVI는 기본으로 지원하고 있다.
DVI는 최대 1024x768의 해상도를 지원하며, TV-out의 경우는
Philips SAA7114H 칩이 담당하므로 내부 TMDS를 이용하는 것과는 다르게 800x600의 해상도를 지원한다.
|
