4. MSI GeForce 6200 TurboCache 샘플 보기
|
보드나라에 입수된 MSI의 GeForce 6200 TurboCache 샘플 제품은 BGA와 TSOP 메모리 가운데 TSOP 메모리를 사용한 제품으로, 앞뒤로 4개의 3.6ns의 8Mx16 삼성 DDR 메모리가 달린 64MB 제품에 메모리 인터페이스는 64bit다. 샘플이지만 그래픽 카드 모양이 nVIDIA 레퍼런스 디자인과 같아 리테일 제품도 동일한 모양으로 나올 것으로 보인다.
그래픽 칩셋 쿨러는 중/보급형 MSI 그래픽 카드에서 많이 사용한 쿨러다

전원부는 GeForce 6200 TurboCache TSOP 메모리 제품의 레퍼런스 전원부와 동일하다
그래픽 카드에 VIVO(Video-In/Video-Out) 컨트롤러를 장착하는 부분이 비어있다. nVIDIA의 PDF 파일에 있는 레퍼런스 디자인에서는 Philips 7115 VIVO 컨트롤러를 장착하여 VIVO 기능을 지원할 수 있지만, 가격이 관건이 되는 GeForce 6200 TurboCache 제품군에서 VIVO 컨트롤러를 장착한 제품을 만들 제조사는 많지 않을 것으로 보인다.
출력 단자 구성은 D-SUB / DVI / TV-Out 출력 단자로 이루어져 있으며, 듀얼 디스플레이 기능을 지원하고 있다. 기존의 GeForce 6 시리즈의 특징을 이어받아 HDTV 출력도 지원한다.
기존 GeForce 6200 제품이 GeForce 6600에 사용된 NV43 코어를 그대로 이용하여 크기가 동일했지만, GeForce 6200 TurboCache는 NV44 코어로 새로 만들어져 사이즈가 매우 작다.
GeForce 6200 TurboCache의 모습. 코어에 NV44라고 마킹되어 있으며 코어 크기에 비해 칩셋 다이가 GeForce4 MX를 보는 것처럼 상당히 작아졌다. 0.11Micron 공정으로 생산되며 기존의 GeForce 6 시리즈와 동일하게 Shader Model 3.0, CineFX 3.0, UltraShadow II, Intelli Sample 3.0 기술을 지원하고 이번 GeForce 6200 TurboCache와 함께 발표했던 Pure Video 기술 역시 지원하고 있다. (Pure Video 기술에 대해서는 추후 별도의 기사로 포스팅 될 예정이다) 코어의 동작 클럭은 350MHz다.
MSI GeForce 6200 TurboCache TSOP 버전은 GPU와 8Mx16 메모리 칩 4개를 앞뒤로 달아 64MB의 용량에 64bit 메모리 인터페이스를 가지고 있다. TSOP 버전은 8Mx16 메모리가 아니라 16Mx16 메모리 칩을 사용할 경우 보다 고용량 제품을 만들 수도 있다.

4개의 8Mx16 메모리칩이 그래픽 카드 앞뒤에 2개씩 달려있다

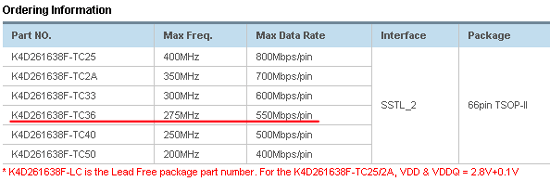

메모리는 8Mx16의 삼성 3.6ns DDR 메모리를 사용하였으며 메모리 동작클럭은 275MHz(DDR550MHz)로 nVIDIA의 레퍼런스 제품 메모리 클럭과 동일하다.
|
|
