4. P5N-E SLI 바이오스 및 오버클럭

이번에는 ASUS P5N-E SLI가 제공하고 있는 바이오스 설정 부분과 오버클럭은 어느 정도까지 가능한지를 살펴보도록 하자.

FSB와 메모리 설정을 마음대로!

nForce4 SLI Intel Edition에서 지금의 nForce 600i의 칩셋까지 이어지는 기능이다. 이는 기존 Intel이나 AMD CPU 지원 칩셋들에서는 지원하지 않는 nForce Intel Edition만의 기능으로 CPU FSB와 메모리가 연동되어 있던 것과는 다르게 CPU의 FSB와 메모리 클럭을 개별로 설정할 수 있다. 개별 설정의 장점은 기존 칩셋들은 오버클럭 등에서 높은 FSB를 적용하면 메모리 클럭은 이에 따라 낮게 설정할 수 밖에 없는데 nForce Intel Edition은 개별 설정으로 메모리 클럭을 마음대로 적용할 수 있는 장점이 있다. 이로 인해 같은 조건에서 좀 더 나은 성능을 얻을 수 있다. 물론, 기본적으로는 기존 칩셋들과 같이 연동되어 사용할 수도 있다.

FSB - Memory Clock Mode에서는 Auto, Linked, Unlinked의 3가지를 선택할 수 있는데 Unlinked가 다른 칩셋들에서 제공하지 않는 FSB와 메모리를 개별로 설정할 수 있는 기능이다. 개별 설정에서 FSB는 533에서부터 최대 3000까지 가능한데 실클럭으로 보면 133MHz ~ 750MHz까지이다. 메모리의 설정은 400MHz ~ 2600MHz로 실클럭으로 보면 200MHz ~ 1300MHz까지로 상당히 높은 클럭까지 지원하고 있다. FSB - Memory Ratio에서 Sync Mode는 FSB가 1066MHz라면 메모리 클럭은 533.3MHz로 대역폭에 맞게 설정된다.

Linked 설정은 기존 칩셋과 마찬가지로 FSB에 따라 메모리 클럭이 설정되는 방식으로 Auto, 1:1, 5:4, 3:2, Sync Mode의 5가지를 선택하여 설정할 수 있다.

이 기능은 이미 살펴본 인텔 nForce 680i SLI 메인보드! ASUS Striker Extreme/ P5N32-E SLI의 상위 제품들이 지원하고 있는 기능과 동일하다.

SLI-Ready 메모리 지원 (EPP)!

NVIDIA의 공개하고 있는 스펙표에서는 분명 상위 칩셋인 nForce 680i SLI에서만 SLi-Ready (EPP) 메모리를 지원한다고 하였는데 ASUS P5N-E SLI에서는 이를 지원하고 있었다. 이 부분은 다양한 메인보드 제품들을 확인해볼 수 없어 동일 칩셋을 사용한 다른 제조사의 제품에서도 이를 지원할 수 있는지 확인할 수 없었다. 실제 판매 제품에서는 이를 지원할지 정확하지는 않지만, 샘플 제품의 경우 상위 제품에서 지원되었던 SLI-Ready (EPP) 메모리를 지원하므로 이를 통해 높은 클럭으로 성능 향상을 얻을 수 있는 장점이 추가된 셈이다.

PCI-Express x16 슬롯의 클럭은 최소 100 ~ 131MHz까지 설정할 수 있도록 하고 있다. 기본 설정은 100MHz로 이 때 클럭이 고정된다.

CPU 전압, 메모리 전압 등은 상위 칩셋보다 지원 범위 축소!

지원되는 메모리 타이밍과 CPU와 메모리, 칩셋의 전압을 간단하게 표로 정리하였다. 설정될 수 있는 값들은 상위 제품에서 살펴보았던 지원 부분과 비교하면 많은 부분이 생략되어 있다. 대신 메모리 타이밍 설정 부분은 상위 칩셋들의 지원과 크게 차이가 없다. (단, Core2 Duo Extreme X6800을 기준으로 작성된 값이므로 CPU마다 차이를 보일 수는 있다.)

제품명	ASUS P5N-E SLI
메모리 타이밍	- tCL (CAS Latency) : Auto/ 1 ~ 7 - tRCD : Auto/ 1 ~ 7 - tRP : Auto/ 1 ~ 7 - tRAS : Auto/ 1 ~ 31 - Command Per Clock (CMD) : Auto/ 1Clock/ 2 Clock
VCore 전압	Auto/ 0.83125V ~ 1.60000V (0.00625V 단위)
Memory 전압	Auto/ 1.920V ~ 2.517V (0.093, 4V 단위)
NB Core 전압	Auto/ 1.20V ~ 1.748V (0.193V 단위)
VCore offset 전압	Auto/ +100mv

ASUS P5N-E SLI 오버클럭 테스트

여기에서는 Core2 CPU들이 오버클럭이 잘되고 있는 상황이고 NVIDIA의 nForce 650i SLI 칩셋도 상위 제품보다는 전압 지원 범위는 줄었지만, 오버클럭을 위한 기본적인 기능들을 모두 제공하고 있으므로 실제 오버클럭이 어느 정도 가능한지를 살펴보았다.

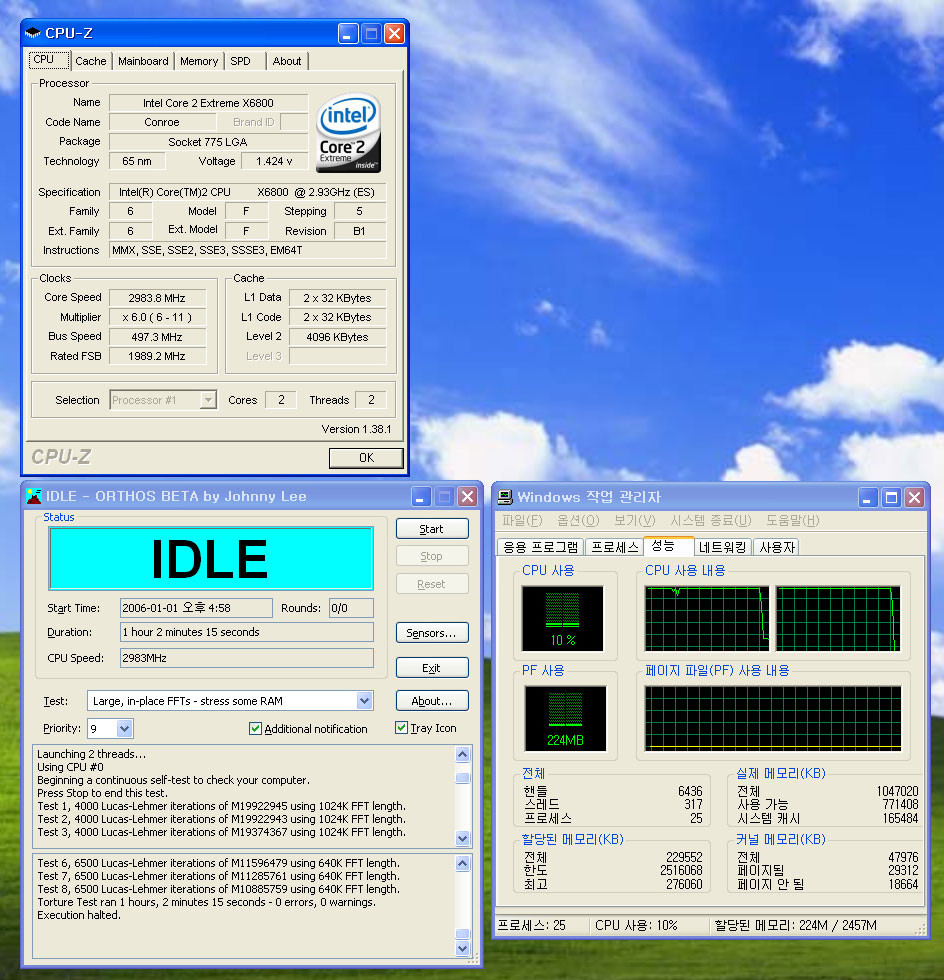

[ASUS P5N-E SLI FSB1990MHz (실클럭 497.5MHz)]

[ASUS P5N-E SLI FSB1990MHz : 이미지 누르면 큰 이미지]

오버클럭 테스트에서는 실클럭으로 497.5 (QDR 1990)MHz까지 가능하여 상위 칩셋인 P5N32-E SLI의 실클럭 491.25 (QDR 1965)MHz보다 약간 높은 수준이 가능하였다. 이는 칩셋의 차이도 있고 한 두 제품으로 모든 결과를 말할 수는 없다. 하지만, 이 제품 역시 500MHz에 가까운 클럭 적용이 가능하여 오버클럭은 인텔 칩셋과 비교해도 크게 떨어지지 않는다고 볼 수 있다. 그러나, 오버클럭을 진행하는 도중 nForce 650i SLI SPP와 nForce 430 MCP에 많은 열이 발생하였는데 필히 이를 쿨링해줄 수 있는 쿨링 팬 등을 추가해주는 편이 좋을 것으로 보여진다.
