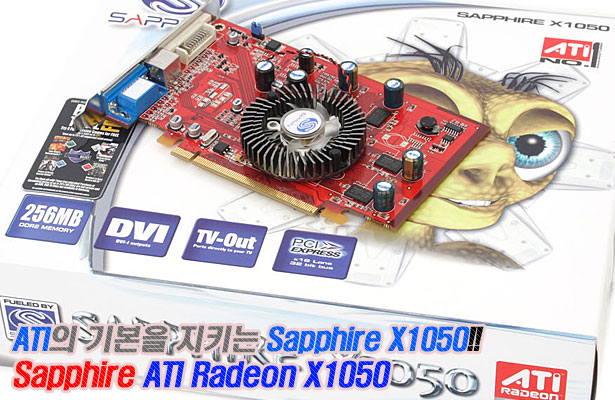

여기에서는 ATI의 가장 큰 파트너로 알려진 Sapphire의 AMD ATI
Radeon X1050 칩셋을 사용한 Sapphire ATI Radeon X1050 256MB를 살펴보도록 하자.
X1050과 GDDR2 SDRAM을 사용한다!
|
제품명 |
Sapphire ATI Radeon X1050
256MB |
|
그래픽 칩셋 |
AMD ATI Radeon X1050
(110nm) |
|
동작 클럭 |
코어 400Mhz / 메모리 GDDR2 SDRAM 333(166)Mhz |
|
메모리 정보 |
Hynix 2.5ns GDDR2 256MB
/ 128bit Memory Bus |
|
출력 단자 |
TV-OUT (컴포넌트 & 컴포지트
& S-VIDEO)/ D-SUB/
Dual-Link DVI 지원 DVI 포트 |
|
인터페이스 |
PCI Express x16 |
|
제품 특징 |
- 4개의 픽셀 파이프라인과 2개의 버텍스
파이프라인
- 128bit의 메모리 버스
- 실제 적용된 클럭 : 코어 400MHz/ 메모리 800(400)MHz |
|
제조사/ 유통사 |
Sapphire (http://www.sapphiretech.com) |
Sapphire는 AMD ATI 그래픽 카드의 가장 큰 파트너사로 잘 알려져
있는데 보통 저가형 제품들이 레퍼런스를 준수하지 않고 저렴한 가격을 위해 직접 설계된 기판이나 부품 등을 사용하고 있는
것과는 다르게 레퍼런스를 가장 잘 준수하고 있는 것으로 알려지고 있다. 이번 제품도 레퍼런스 제품에 가장 가까운 제품으로
볼 수 있으며, 메모리와 메모리 인터페이스에 따라 3가지 클럭의 버전이 나오는데 이 제품은 256MB와 128bit의
메모리 인터페이스를 사용한 제품이다. 클럭으로 보면 레퍼런스 코어 400MHz/ 333MHz로 볼 수 있는데
Sapphire는 레퍼런스 클럭을 그대로 따르는 제품이다.
Sapphire
ATI Radeon X1050 256MB는 X1050을 사용하고 있는데 공정은 110nm이지만, 적은 트랜지스터를 가지고
지원되는 기능도 상위 제품들보다는 적기 때문에 발생되는 발열이나 소비전력이 낮다. 따라서, 별도의 추가 전원 공급 커넥터
등이 필요치 않고 냉각도 비교적 작은 쿨링 팬이 장착된 쿨러를 제공하고 있다. 전원부의 구성도 간결하다. 전면에 4개,
후면에 4개를 제공하여 모두 8개의 GDDR2 SDRAM을 사용하고 있고 뒷면에는 VIVO 지원 칩셋이 위치할 자리도
보이지만, 저가형 제품들의 특성상 가격을 낮추기 위해 VIVO 칩셋은 장착될 가능성은 거의 없어 보인다.
AMD ATI Radeon X1050과
Hynix 2.5ns GDDR2 SDRAM 사용!
[110nm 공정 적용 X1050]
[Hynix 2.5ns GDDR2 SDRAM]
[Sapphire ATI Radeon X1050 256MB : 코어 398/ 메모리
331MHz]
앞서 살펴본 HIS X1050과는 다르게 마킹이 포함되지 않은 AMD ATI
Radeon X1050 칩셋을 사용하고 있다. 그러나, HIS X1050과 동일한 코어 크기나 주변 저항의 배치들이
동일하여 동일한 칩셋임을 확인할 수 있다. 마찬가지로 110nm 공정의 RV370을 기반으로 하여 4개의 픽셀 파이프라인,
2개의 버텍스 파이프라인, Shader Model 2.0, DirectX 9.0을 지원하여 Windows Vista의
Aero Glass도 지원할 수 있다.
사용되는 메모리는 Hynix의 2.5ns로 동작하는 GDDR2 SDRAM으로
전면에 4개, 후면에 4개를 제공하여 총 8개의 메모리를 사용하고 하나 당 32MB를 구성한다. 메모리 인터페이스는
128bit로 구성된다.
코어와 메모리에 적용된 클럭을 드라이버를 설치하여 확인한 결과 레퍼런스
클럭보다 약간 낮은 코어 398MHz, 메모리 331(165.5)MHz가 적용되고 있지만, 오차범위 정도로 레퍼런스 클럭을
지키고 있는 제품임을 확인할 수 있다.
지원되는 출력은 앞서 소개한 HIS X1050과 동일한데 차이가 있다면 DVI
단자의 위치가 그래픽 카드를 고정하는 부분 쪽으로 위치하고 D-SUB가 PCI-Express x16 슬롯이 위치한 하단
부분으로 위치하고 있다는 것이다. DVI, S-VHS, D-SUB의 구성이다.
제공되는 구성물은 앞서 살펴본 HIS X1050보다 많은 편인데 번들로 DVD
플레이어인 PowerDVD 6.0과 4가지 게임을 1시간 플레이 후 25% 정도 저렴하게 구입 가능한 번들 게임 CD와
Sapphire 로고 스티커, S-VHS to Composite 변환잭, 드라이버 CD, 영문으로 구성된 사용자 매뉴얼을
제공한다.
|
