이번에 살펴볼 제품은 유니텍 LEGEND 시리즈의 하나로 바이오스타와 더불어 중저가형 시장을

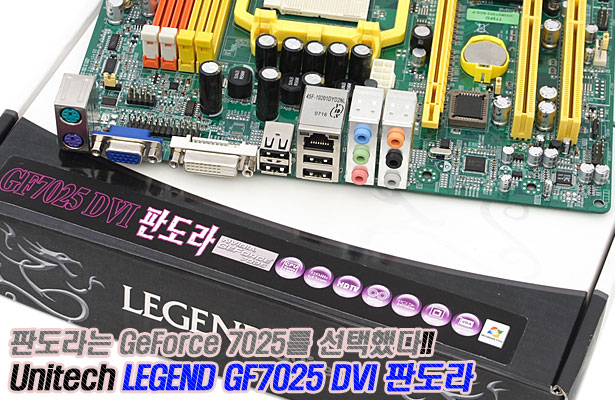

형성하는 Jetway의 GeForce 7025 메인보드이다. 제품명은 유니텍 LEGEND GF7025 DVI 판도라다.
유니텍 LEGEND GF7025 DVI 판도라
|
제품명 |
유니텍 LEGEND GF7025 DVI 판도라 |
|
지원 CPU |
AMD Sempron/ Athlon64/ Athlon64
X2/ Athlon64 FX
(AMD AM2 소켓) |
|
칩셋 |
NVIDIA GeForce
7025 + nForce 630a (MCP68S) |
|
메모리 |
DDR2 SDRAM 400/
533/ 667/ 800MHz
4개 슬롯
최대 8GB (Non-ECC 지원) 듀얼 채널 지원 |
|
확장 슬롯 |
PCI-Express x16 x 1개
PCI x 2개 |
|
I/O |
- S-ATA II 4포트 (SATA RAID 0, 1, 0+1, 5)
- P-ATA (66/100/133)/ FDD 각 1개 지원
- USB 2.0 10개 지원 (백패널 4개 + 확장 포트 6개) |
|
온보드 장치 |
Network - Realtek
RTL8111B 1000MB/s
(Gigabit LAN)
Sound - Realtek ALC861 8CH (HD Audio Codec)
그래픽 출력 -
D-SUB, DVI (DVI-D 형태 포트) |
|
제조사/ 수입사 |
Jetway (http://www.jetway.com.tw)
유니텍
(http://www.unitec.co.kr) |
유니텍은 앞서 소개한 바이오스타 T시리즈 외에 중저가형 시장에 Jetway의 제품을 함께
유통하는데 최근에는 이 제품들에 그리스 신화에 나오는 등장인물의 이름을 적용하고 있다. 이 제품 역시 판도라라는 그리스
신화에 등장하는 인물의 이름을 사용하고 있다. 그리스 신화에서 판도라는 모든 선물을 받은 여인이라는 뜻으로 이 제품 역시
저렴하면서도 다양한 기능을 갖추었다는 의미에서 사용되었을 것으로 생각된다.
또 다른 중저가형의 강자 Jetway GF7025
Jetway라는 브랜드 역시 바이오스타와 함께 한동안 국내에 소개되지 않다
유니텍에 의해 얼마 전부터 다시 소개되어지고 있다. 특히, 중저가형 제품 라인이 풍부한 편에 속하여 국내에서도 저렴하면서
적절한 오버클럭 기능 등의 제공으로 사용자들의 평이 좋은 편이다.
유니텍 LEGEND 시리즈 중 하나인
LEGEND GF7025 DVI 판도라는 AMD Athlon64 CPU를 지원하였던 일부 제품들에서 사용되었던 조금은
독특한 구조를 가진 제품이다. 이전에도 CPU 소켓 바로 위로 메모리 슬롯이 위치한 디자인이 사용된 적이 있는데 CPU와
메모리 슬롯의 간격이 가까워 일반적인 오른쪽에 위치한 메모리 슬롯 구조보다 CPU와 메모리 사이의 데이터 전송 등에서 더
유리한 구조로 볼 수 있다.
앞서 살펴본 유니텍 OVER
TF7025 DVI와 마찬가지로 Micro-ATX 타입이며, 상위에서 지원되는 HDMI 포트는 제외되고 대신 D-SUB와
DVI의 2가지를 제공하여 최근의 추세를 잘 반영하고 있다.
3Phase로 구성된 전원부 구성
전원부의 구성은
3Phase로 이를 위해 Richtek의 RT9245A Multi-Phase PWM 컨트롤러를 사용하고 있다. 이
컨트롤러는 2/ 3/ 4 Phase의 구성이 가능하며, AMD K8과 Intel CPU를 지원할 수 있는 VRD 10.x를
지원한다. Phase 당 2개의 모스펫을 사용하고 있으며, BD-9B 모스펫 드라이버를 사용한다. 또, 일반 쵸크코일보다 노이즈가 적은 코일을 선택하고 있다. 전원부에 사용되고
있는 캐패시터는 일본 마쯔시다 (Matsushita, Panasonic)의 전해캐패시터를 사용하고 있다. 그 외 주변부는
보급형 제품답게 저렴한 캐패시터들로 구성되고 있다.
일반 메인보드들에서도 안정적인 전원 공급을 위해 사용되기 시작한 서버용
8핀 추가 전원 커넥터는 전원부 하단에 위치하고 있으며, 4핀만 연결해도 동작에는 문제가 없다. 일부 제품과 다르게 24핀
주 전원 커넥터는 이 곳에 위치하지 않고 있어 케이블로 인한 간섭이 조금은 줄어들었다.
지원 메모리는 AM2 소켓 CPU들을 지원하므로 DDR2 SDRAM을 사용한다. DDR2 400/ 533/ 667/ 800MHz의
메모리들을 선택하여 사용할 수 있고 4개의 슬롯을 제공하여 최대 8GB까지 메모리를 확장할 수 있다. 듀얼 채널 구성은 인접한 동일 색상의 슬롯 2개에 메모리를 가급적 같은
용량 및 스펙, 제조사의 제품으로 설치하면 된다. 메모리 슬롯 바로 아래로는 IDE 커넥터와 24핀 주 전원 커넥터가
위치하며, IDE 커넥터 바로 아래에는 4핀 CPU 커넥터가 하나 위치하고 있다. 이 CPU 4핀 커넥터는 온도에 따라
CPU 쿨링 팬의 동작 속도를 자동 조절하는 기능을 제공한다.
원칩 구성의 GeForce 7025 + nForce 630a (MCP68S)
GeForce 7025 + nForce 630a는 분류되어 표기되고 있지만, 실제로는 이미지에서 보여지듯이 하나로 구성된
원칩인 MCP68S이다. 상위 칩셋인 GeForce 7050에서 제공되던 HDMI 포트는 제공되지 않아
DVI 출력만 가능하다. 그 외에 상위 칩셋이 지원하는 PureVideo, TV 인코더
등도 제외되어 지원 기능이 구분되고 있다. 하지만, 최근의 추세에 맞게 DVI 출력을 지원하고 있다. NVIDIA에서
공개한 내장 그래픽의 코어 클럭은 425MHz이지만, 이 제품은 이보다 100MHz가 높은 525MHz가 적용되어 있어
높은 성능을 기대할 수 있다.
*2007년 6월 5일 내용 추가*
*HDMI 포트는 제공되지 않아
DVI-HDCP 출력만 가능하다 - HDMI 포트는 제공되지 않아
DVI 출력만 가능하다.로 수정합니다. 이유는 HDCP 테스트
결과 NVIDIA에서 언급하고 있는 DVI를 통한 HDCP를 지원하지 않는 것으로 확인되었기 때문입니다.*
내장 그래픽은 GeForce 7을 기반으로 공개되었으며, 2개의 픽셀 쉐이더 파이프라인 및 1개의 버텍스 쉐이더
파이프라인, 1개의 ROP로 구성되고 있는 것으로 알려지고 있다. 지원 CPU들은 AMD AM2 소켓의 Sempron,
Athlon64, Athlon64 X2, Athlon64 FX 등이 있다.
사우스브릿지는 SATA 4포트 및 ATA 33/ 66/ 100/ 133을 지원하는 IDE 1포트 지원, USB
2.0 10포트 (상위 GeForce 7050은 12포트 지원으로 차이를 보인다.)를 지원하고 HD Audio를 지원한다.
RAID 구성은 0, 1, 0+1, 5의 구성을 지원한다.
사용된 MCP68S (GeForce 7025 + nForce 630a)
원칩에서 발생하는 발열을 해결하기 위해서 작은 크기의 검정색 방열판 하나만 사용되고 있다. 그 만큼 발열이 줄었다는 것을
보여주고 있다.
GeForce 7025에 적용된 클럭 및 성능
[GeForce 7025에 적용된 클럭 : 525MHz]
내장된 그래픽 코어인 GeForce 7025에 적용된 클럭은 NVIDIA에서
공식적으로 소개하고 있는 425MHz보다 높은 525MHz가 적용되고 있는 것으로 나타났다. 하지만, 바이오스에서는 추가로
425 - 600MHz 사이의 코어 클럭을
설정할 수 있어 더 높은 클럭으로의 사용이 가능하다. 기본 방열판으로 600MHz를 적용하였을 때 발열에 의해
3DMark05 테스트 도중 프로그램이 중단되는 문제를 보여 쿨링이 충분히 보장된 상태에서 내장 그래픽 코어의 클럭을
증가시키는 편이 안정성면에서 유리하다.
성능 테스트는 간단히 3DMark05를 통해 비교하였는데 클럭이 증가된 만큼 이전 테스트 결과보다 높은 성능을 보일 수
있을 것으로 예상할 수 있다. 실제로 높은 코어 클럭을 통해 기존 레퍼런스 클럭보다 높은 성능을 보여주고 있다. 하지만,
클럭이 높아졌음에도 여전히 AMD 690G가 3DMark05 성능 부분에서는 앞서고 있으며, GeForce
7050과 7025는 Shader Model 3.0을 지원하고 AMD 690G는 Pixel Shader 2.0b만 지원하는
차이는 여전히 존재하나 고성능 그래픽에서의 지원 수준을 기대하기 힘든 만큼 게임 등에서 프레임이 높은 것이 더 나은 성능을
보이는 것이라고 판단할 수 있다.
DND TF7050으로 살펴본 690G vs 7050PV 3D / HD 가속 성능비교에서
살펴본 성능처럼 3DMark05를 제외한 나머지 성능들에서는 거의 비슷한 수준의 성능을 보여주고 있다.
확장 슬롯은 PCI-Express x16 슬롯 1개, PCI 슬롯 2개를 제공하고
있으며, PCI-Express x1 슬롯은 제공되지 않고 있다. 대부분의 Micro-ATX 타입 제품들이 제공한느 구성과는 큰 차이가 없으며, 사운드 및 네트웍 기능이 포함되므로 많은 장치들을 사용하지
않는다면 크게 부족하지는 않은 구성이다.
MCP68S 칩셋 하단으로 USB 2.0 지원 3개의 커넥터가 제공되며, 백패널에서 제공하는 4개와 함께 최대 10개의
지원이 가능해진다. 그 옆으로는 프론트 패널이 위치하는데 각 커넥터 부분은 중간의 USB 2.0 지원 포트 바로 위에 해당
커넥터의 이름이 인쇄되어 혼동될 수 있는데 최근의 제품들처럼 색상과 해당 프론트 패널 부분에 각 부분의 이름을 인쇄해 놓는
편의를 제공하는 편이 더 좋았을 것이라 생각된다. 그 위로는 4개의 SATA 포트와 IDE 커넥터 하나가 제공되고 있다.
백패널 구성은 상위인 GeForce 7050이 제공하던 HDMI만 제거된 구성이라고 볼 수 있다. HDMI 포트가
제거되었기 때문에
DVI 출력만 가능하다. 최근 추세에 맞게 D-SUB와
DVI 포트를 제공하여 내장 그래픽을 활용할 수 있다. DVI포트는 DVI-D 즉, 디지털 신호만 제공할 수 있는 구성을
보여준다. 또한, DVI 출력은 Single-Link DVI만을 지원하고 있다.
*2007년 6월 5일 내용 추가*
*HDMI 포트가
제거되었기 때문에
DVI-HDCP 출력만 가능하다 - HDMI 포트가
제거되었기 때문에
DVI 출력만 가능하다.로 수정합니다. 이유는 HDCP 테스트
결과 NVIDIA에서 언급하고 있는 DVI를 통한 HDCP를 지원하지 않는 것으로 확인되었기 때문입니다.*
그 외 네트웍 기능은 Realtek RTL8111B PCIe 기반의 PHY를 사용하여 100/1000Mb/s의 속도를
제공하는 기가비트 이더넷 기능을 제공하며, 사운드는 Realtek ALC861 HD Audio 코덱을 사용하고 있다.
제공되는 구성물은 보급형 제품에 맞게
부가적인 구성물들을 추가로 제공하지는 않는 구성이다. 샘플 제품의 경우 드라이버 및 유틸리티를 포함한 일반 CD 1장을
추가로 제공하고 유니텍에서 제작한 별도의 드라이버 및 유틸리티 CD도 포함되지만, 실제 판매 제품은 유니텍에서 제작한 CD
1장만 제공된다. 그 외 IDE 케이블 하나, S-ATA 데이터 케이블 하나, 한글로 구성된 사용자 매뉴얼, Jetway에서
제공하는 영문 스펙표, 전용 I/O 쉴드로 구성된다.
|
