이제 VF1000 LED + ZM-RHS88 조합일 때의 온도
변화
및
소음등에
대해서
살펴보도록
하자.
대부분의
사용자들의
환경과
유사하도록
케이스내에
장착한
후
온도
테스트를
진행하였다.
특히
온도테스트시
케이스
장착시에는
CPU나
히드디스크,
그리고
쿨러등의
주변
요건들이
큰
변수로
작용하기
때문에
오픈된
상태였을
때와는
큰
차이를
보인다.
다만
소음
테스트는
테스트
조건의
한계상
오픈된
상태에서
진행이
되었다.
시스템
구성을
살펴보면
프로세서는
인텔
코어2
듀오
E2140
(@2.4GHz
오버클럭),
메인보드는
기가바이트
GA-P35C-DS3R
(인텔
P35),
메모리는
E5 DDR2 PC2-8500 SDRAM 1GB x 2EA로
듀얼채널
구성을,
그리고 케이스는
3R
시스템의
R120
Top이
사용되었다.
쿨링은
기본적으로
후면에
위치한
80mm
쿨링팬만을
사용하였으며
케이스내에
제공되는
온도센서를
통해
CPU와
그래픽카드
중간에
위치시켜
시스템의
온도를
측정하였으며
그외
그래픽카드는
메인보드에서
제공하는
온도측정
기능을
사용하였다.
■
소음
측정
|
▲
레퍼런스 쿨링
(아이들)
|
▲
레퍼런스 쿨링
(풀로드)
|
|
▲
VF1000
쿨링
(아이들)
-최소설정
|
▲
VF1000
쿨링
(풀로드)
-
최소설정
|
|
▲
VF1000
쿨링
(아이들)
-최대설정
|
▲
VF1000
쿨링
(풀로드)
-최대설정
|
윈도우에
진입한
후
약
5분동안
대기상태로
있었을
경우인
아이들시와
ATI
Tools를
이용해
Show
3D
Model을
활성화하여
그래픽카드에
부하를
준
후
5분이
경과하였을
때의
풀로드의
소음을
각각
측정하였다.
참고로
VF1000
LED의
경우
팬메이트2를
통해
팬
회전수를
변경할
수
있기
때문에
회전수가
최소(1400RPM)일
때와
최대(2500RPM)일
때를
각각
구분해
테스트를
진행하였다.
|
쿨러별
소음
비교
|
아이들시
|
풀로드시
|
|
레퍼런스
쿨러
|
58.0dB
|
60.6dB
|
|
VF1000+
ZM-RHS88
|
최소
|
54.6dB
|
57.8dB
|
|
최대
|
59.6dB
|
64.2dB
|
표에서
볼
수
있듯이
VF1000
LED와
ZM-RHS88
조합의
경우
동작
소음은
최소
회전수일
경우에는
기본
쿨러보다
상당히
정숙한
소음을
보여주는
반면
회전수가
2000RPM이상으로
올라가면
기본
쿨러와
동일한
소음을
보여준다.
최대로
2500RPM으로
설정할
경우에는
아이들시
소음이
기본
쿨러의
풀로드시일
때의
소음과
거의
비슷한
수준을
보여주고
있다.
■

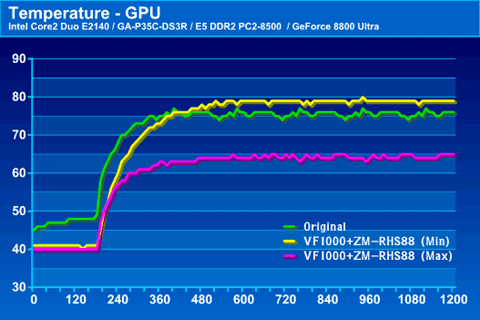

온도
측정
GPU
온도의
경우
아이들시
레퍼런스 쿨러일
때에
43~44℃로
VF1000+ZM-RHS88일
때에
비해
3~4℃
높은
모습을
보여주고
있다.
이러한
차이를
보이는
이유는 VF1000은
직접
GPU와
맞닿아
열을
식혀주는
방식인
것에
비해
레퍼런스 쿨링의
경우
1차적으로
대형
히트싱크와
맞닿아
있기
때무에
상대적으로
발열
처리가
늦으며
쿨러또한
GPU와
약간의
거리를
두고
있기
때문에
기본
온도가
높은
편이다.
3분가량이
경과한후
ATI
Tools을
이용해
그래픽카드에
부하를
줄
경우
(풀로드)
GPU
온도는
급속하게
증가하게
되는데,
위
결과에서
볼
수
있듯이
레퍼런스 쿨러는
74~75℃,
최소
회전수로
세팅된
VF1000의
경우에는
78~79℃로
근소하게
레퍼런스 쿨러의
성능이
우수함을
확인할
수
있으며,
최대
회전수로
동작하는
VF1000의
경우에는
64~65℃로
레퍼런스
쿨러에
비해
10℃가량
낮은
온도를
보여주고
있어
VF1000의
뛰어난
쿨링
성능을
그대로
보여주고
있다.
다만
앞서
테스트에서
살펴보았듯이
풀로드시
VF1000의
소음은
64.2dB로
레퍼런스 쿨러의
60.6dB보다
높은
편이이기
때문에
결국
온도와
소음간에
서로
일장
일단이
있다고
할
수
있다.

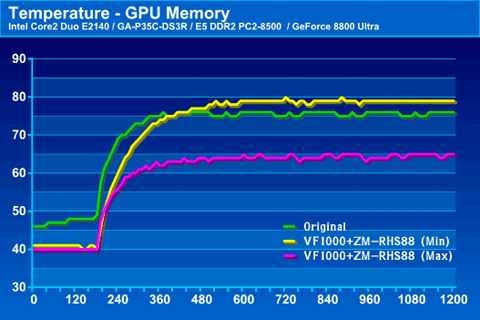

메모리의
경우
레퍼런스
쿨링과
VF1000+ZM-RHS88의
경우
모두
알루미늄
재질의
대형
히트싱크를
통해
열을
식혀주는
방식으로
되어
있는데,
ZM-RHS88의
상단부는
얇은
막대모양을
다수
사용함으로써
방열면적을
최대화시켜주고
있다.또한
메모리
이외에
FET
및
I/O
칩셋을
동시에
냉각을
시켜줌으로써
전체적인
시스템
온도하락에도
영향을
미친다.
테스트
결과를
살펴보면
레퍼런스
쿨러가
최소
회전수의
VF1000+ZM-RSH88
조합에
비해
약
2~3℃
낮은
온도를
보여주고
있는
반면
VF1000을
최대
회전수로
설정하였을
경우에는
쿨러로
인한
직접적인
냉각으로
레퍼런스에
비해
10℃가까운
차이를
보여주고
있다.

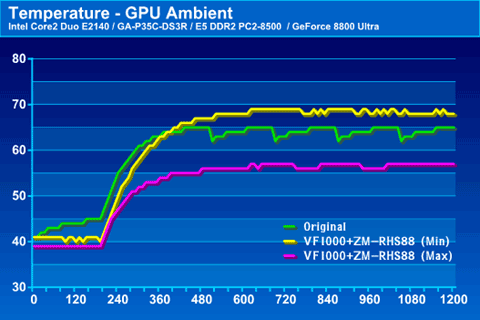

GPU
주변부의
온도의
경우에는
앞서
살펴보았던
GPU,
메모리
온도 이외에도
전원부와
입출력
포트,
그리고
케이스
내의
다른
제품들도
영향을
미치기
때문에
좀더
종합적인
온도
변화를
살펴볼
수
있다.
결과에서
볼
수
있듯이
냉각
성능은
여전히
VF1000(최대)
>
레퍼런스
>
VF1000(최소)
순으로
동일하며
다만
VF1000(최대)와
레퍼런스
사이의
온도
차이가
7~8℃
정도로
이전
테스트와는
약간
줄어들든
모습을
확인할
수
있다.
이는
레퍼런스
쿨링의
경우
그래픽카드
전체를
케이스
재질의
덮개가
씌워져
있고
쿨러의
바람이
히트싱크를
지나
곧바로
외부로
빠지도록
설계되어
있기
때문에
상대적으로
케이스내
주변
기기들의
영향을
적게
받으며
보다
신속한
열기의
배출이
가능하기
때문으로
보인다.

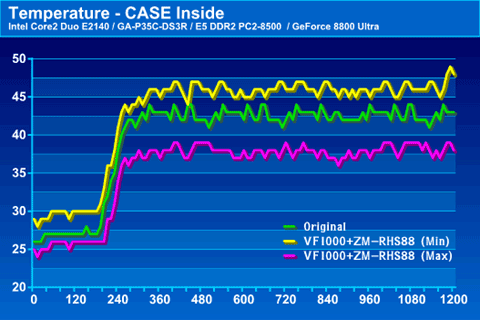

마지막으로
케이스에
제공하는
온도
센서를
통해
케이스
내부의
온도
변화를
살펴보면
지금까지의
테스트
결과와
동일한
모습을
보여주고
있으며
여전히
VF1000(최대)+ZM-RHS88
조합이
가장
우수한
냉각
성능을
제공함을
확인할
수
있다.
|
