무겁고 덩치 큰 장치들은 모두 나에게로! The
UTI unit
SOYO Mini DRAGON
651은 Mini라는 말에 걸맞은 모습을 보여주기 위해 컴퓨터를 구성하는 핵심부품만 장착할 수 있게 본체의 크기를 최소화하고, 대신 그
나머지 크고 무겁고 PC를 구동하는데 반드시 필요하지 않은 장치들은 따로 모아 USB 2.0으로 연결한 확장 장치를 만들었는데 그것이
바로 The UTI unit라고 이름 붙은 외장형 케이스다.

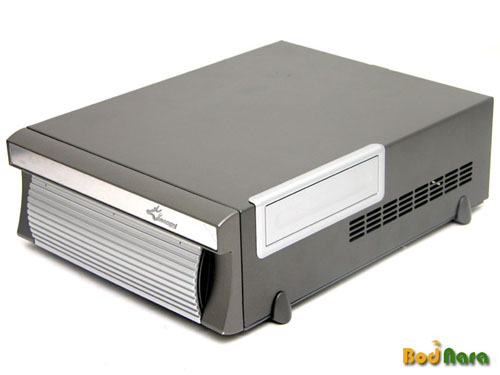

전면의 5.25" 확장베이는
PUSH 방식으로 단단하게 고정할 수 있지만 대신 ODD 장치들의 자동 개폐가 불가능하다는 단점이 있다. 측면의 3.5" 베이 커버는
개폐 방식이 아니라 설치시 베이 커버를 떼어내도록 되어있으며, 뒷면은 비교적 간단하게 구성되어 있는데 전원 연결부와 2개의 USB 단자,
그리고 UTI 유니트의 열을 배출하는 40mm 배기팬이다.
뒷면의 S-ATA 연결부는
글자와 위치만 있고 실제로는 포트가 존재하지 않는다. 제조단계에서 없앤 것인지 아니면 나중에 후속/상위제품을 만들기 위한 것인지 확실치
않다. 측면에는 배기홈이 있으며 분해는 베어본 본체와 동일한 방식을 사용한다.
본체의 받침 빼는(?) 방법을
터득했다면 UTI 유니트도 문제없다
UTI 유니트 내부
살펴보기
UTI 유니트는 전체의 반이
넘는 공간을 차지하는 5.25" 베이와 측면에 보이는 3.5" 베이, 그리고 내부에 숨겨진 또 하나의 3.5" 베이가 있다. 내부는
USB 인터페이스와 5.25", 3.5" 베이를 가진 일종의 외장형 USB 케이스지만, 2개의 3.5" 장치와 1개의 5.25" 장치 등
총 3개의 장치를 동시에 장착하여 사용할 수 있다는 면에서 우수하다.

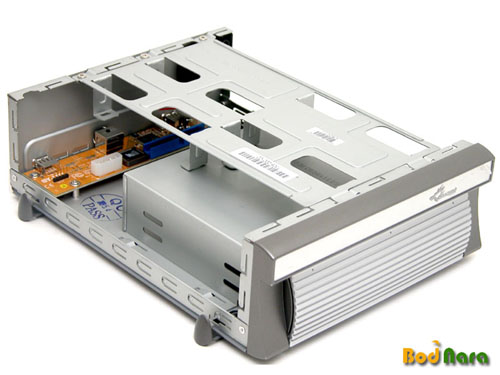

내부 베이를 살펴보면
5.25" 베이 윗쪽으로 두개의 3.5" 장치를 달 수 있는 프레임이 보인다. 그러나 이 3.5" 프레임은 사이드 고정이 아닌 바닥을
나사로 고정하도록 되어있어 바닥에 나사 홈이 없는 장치는 고정하기 어려울 것으로 보인다.
측면고정으로 장착하는 일부
3.5" 장치들은 고정할 수 없다
뒷면을 보면 UTI 유니트의
핵심인 USB 2.0 인터페이스를 발견할 수 있다. 이 부분을 통해 IDE 방식을 USB 2.0으로 변환하며 USB 단자를 사용하는
장치를 위한 USB 확장 헤더도 마련해놓고 있다.
뒷 부분에 장착된 USB 2.0
인터페이스 카드가 핵심이다

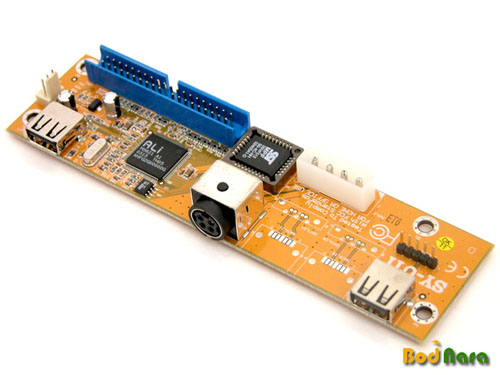

인터페이스 부분을 따로
떼어내어 살펴보면 두개의 USB 포트 중 하나는 IDE 커넥터가 있는 쪽으로, 다른 하나는 USB 확장 헤더쪽으로 향하고 있는 것을 볼
수 있다. IDE 컨트롤러에 연결하는 장치들을 위한 USB 포트는 컨버터 칩셋을 통해 연결되며, 오른쪽의 USB 확장 헤더에 연결된
USB 포트는 단지 USB 장치를 케이블로 연결해주는 역할만 한다.

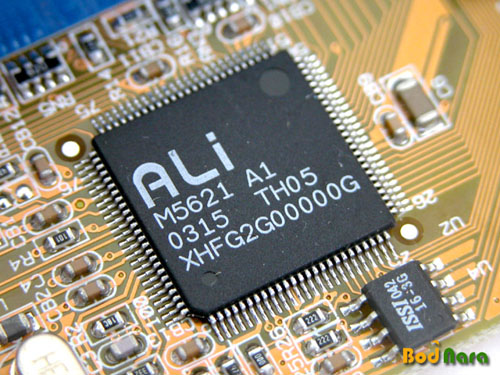

ALi M5621 칩셋을
사용하여 UDMA66 방식의 IDE 컨트롤러를 USB 2.0으로 변환해주는 컨버터 역할을 한다. UDMA66 방식이니 CD 드라이브
매체의 사용에는 충분할 것으로 여겨지지만 ATA-100 이상을 지원하는 하드디스크에는 약간 부족할 것으로 여겨진다.
USB 확장헤더는 3.5"
베이에 장착된 USB 사용 장치를 중계해주는 역할을 수행한다. 가장 손쉽게 생각할 수 있는 장치로는 3.5" 내장 메모리 리더기 등이
있다.
내부에 USB 케이블을 연결할
수 있는 확장헤더가 달려있다
|
