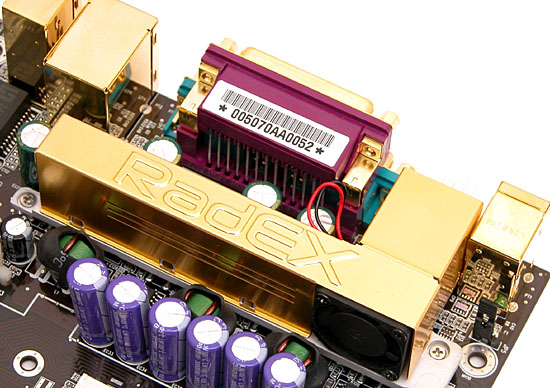

RadEX 쿨링 시스템과
전원부 구성
이번 Zenith
ZNF3-150이 가지는 특징중에 이전 Zenith 제품군이 가지고 있지 않은 새로운 기능이 있는데 바로 RadEX라는 기능으로 이
기능은 이미 ABIT의 MAX3제품군에 적용되어 있는 OTES와 같은목적하에 개발된 기능으로 Mosfet의 발열로 인한 손실을 최소화
하여 보다 안정적인 전원부를 구성하여 시스템의 안정성을 높히는 기능을 제공한다.
특히 체인텍의 홈페이지를 보면
RadEX에 대한 소개가 나와 있는데 경쟁사와의 비슷한 기능인 OTES와의 비교를 직접적으로 나타내고 있으며 OTES에 대한 단점과
RadEX에 대한 장점을 언급하고 있다.
[좌측이 OTES이고 우측이
RadEX이다.]
체인텍에서 주장하고 있는
RadEX와 OTES의 차이는 히트파이프 채용에 따른 것으로 체인텍에서는 히트파이프를 채용하여 Mosfet에서 발생된열을 최종 열발산부인
히트싱크까지 전달하여 쿨링효과를 높히고 있으나 OTES의 경우 Mosfet위에 히트싱크만 장착되어 있어 Mosfet에서 생기는 열을
제대로 발산하기 힘들다고 주장하고 있다.

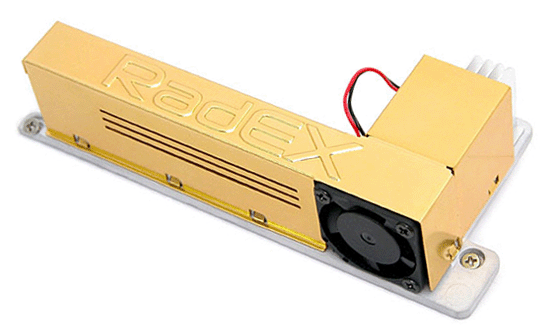

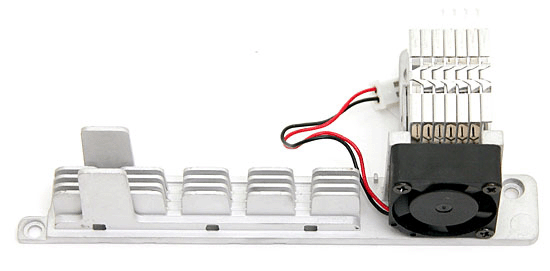

다음은 RadEX의 내부와
외부 그리고 외부 덮개의 사진으로 외부 덮개는 두 번째 이미지에서 볼 수 있듯이 히트싱크의 몇몇 홈에 간단하게 고정되어 있어 외부 덮개를
쉽게 제거할 수 있게 되어 있으며 내부 히트싱크 자체의 경우 Mosfet과의 접촉부에 3개씩 이루어진 히트싱크날개와 Mosfet과의
접촉으로 전달되어 오는 열을 최종적으로 발산시키는 알루미늄재질의 히트싱크로 이루어진 것을 볼 수 있다.(열의 전달은 체인텍의 RadEX이미지를
참조하기 바란다.)
다음은 히트싱크 하단부와
위에서 본 히트싱크의 사진으로 하단부는 절연을 위해 열전도성이 높은 재질의 덮개가 히트싱크 하단에 들어가 열을 전달하는 히트파이프를 덮고
있는 방식으로 되어 있는 것을 볼 수 있는데 직접 Mosfet과 접촉하지 않기에 열의 전달이 완벽하지는 못할 것으로 예상된다.

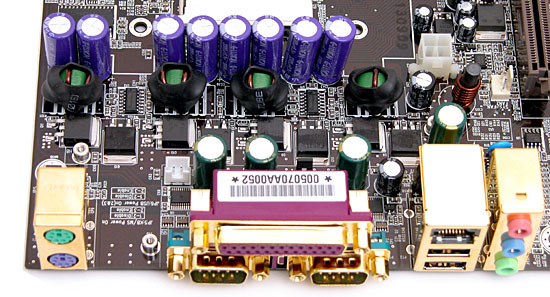

RadEX를 제거한후의
사진이다. 위의 코일부분의 갯수만으로도 Zentih ZNF3-150의 전원부 규격을 대충 예상할텐데 두 개의 채널을 지원하는 Mosfet드라이버
두 개가 장착되어 있어 4개의 코일과 총8개의 Mosfet으로 4 Phase의 전원부를 구성하고 있다.
CBOX3 및 CMR
카드 그리고 나머지 구성물들

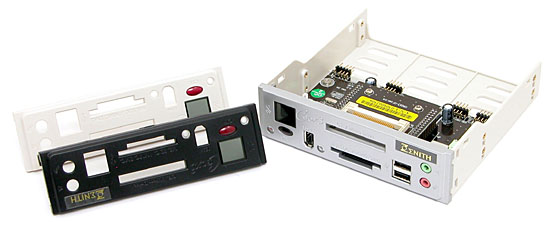

다음은 CBOX3의 사진으로
Zenith제품군에서 기본으로 포함되는 CBOX가 이번에도 포함되었으며 이전의 CBOX3와 같이 메모리카드 리더 기능과 메인보드의
이상유무를 알려주는 DigiDOC기능 그리고 USB 및 IEEE1394포트와 사운드 입출력포트를 제공하고 있다.
물론 이전과 같이 흰색과
검은색의 전면 패널을 추가로 제공하고 있기에 취향에 따라서 달리적용할 수 있다.

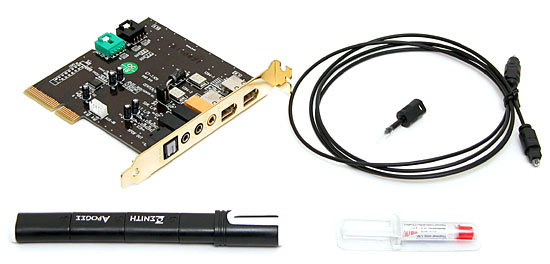

다음은 나머지 내용물의
구성으로 7.1채널 사운드의 출력과 디지털 사운드의 출력을 위한 옵티컬 포트 그리고 iEEE1394기기와의 연결을 위한
iEEE1394포트가 장착된 CMR(Chaintech Multimedia Riser)카드가 이번에도 이전의 Zenith처럼 그대로
제공되고 있으며 SerialATA 4Port의 지원으로 4개의 SerialATA케이블과 전원 컨버터를 제공하고 있다.
라운드 케이블은 기본은 설명할
필요도 없이 기본품목이다.

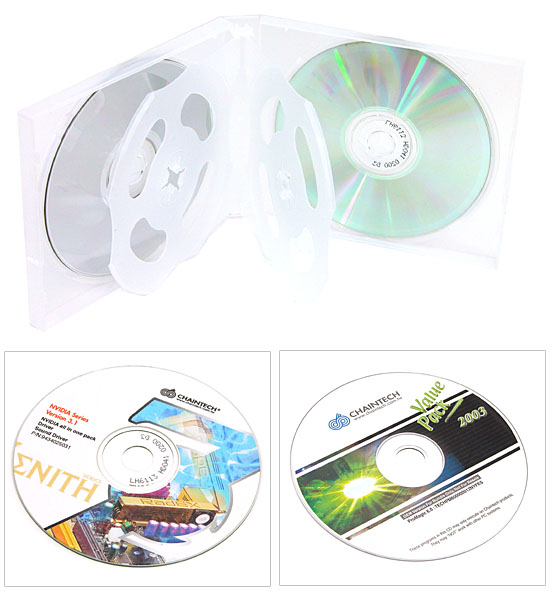

이것은 번들 CD와 드라이버
CD의 사진으로 대부분 드라이버 CD등이 종이로 이루어진 CD집에 들어있는 경우가 대부분이었지만 별도의 CD케이스에 두장의 CD가
들어있으며 케이스는 최대 4장의 CD를 가지고 다닐 수 있게 되어 있음으로 나중에 필요에 의해 활용이 가능하다.

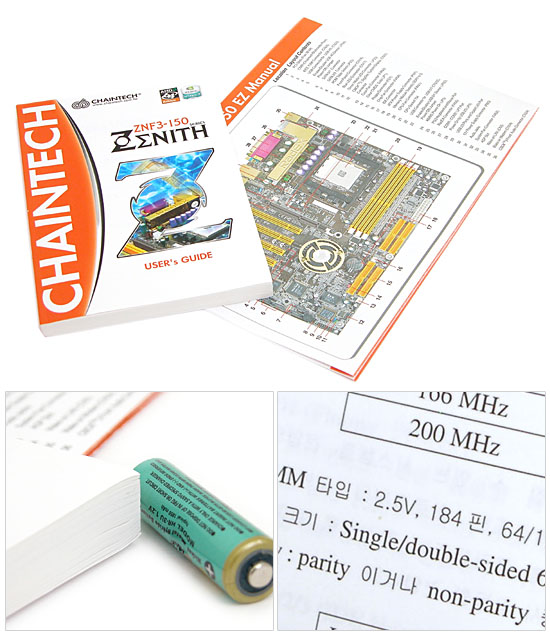

Zenith ZNF3-150의
매뉴얼과 설치 가이드는 위에서 볼 수 있듯이 상당히 두껍고 크게 자세히 나와 있어 제품 설치시 그리 어렵지 않게 되어 있는데 매뉴얼의
경우 부분별로 5개국어로 만들어져 있어 분량도 상당하며 자세히 나타나 있다.
단 얇은 두께의 설치가이드는
한국어부분이 CBOX3 및 CMR카드에 대해서만 제한적으로 표시되어 있는데 기왕이면 바이오스의 설명이나 전체 메인보드의 이미지에서
나타내고 있는 각부분에 대한 설명에도 한글이 포함되어 있으면 상당히 좋을 것이다.
그래도 매뉴얼의 기본제작부터
한글부분이 포함되어 있다는 것은 상당히 기쁜일이다.
|
