6. 바이오스 메뉴 / 아쉽지만 배수조절은....
|
Zenith ZNF3-150의
바이오스 메인 화면으로 메인화면의 구성은 기본적인 바이오스 화면과 동일하여 별다른 특징을 보여주지 않고 있는데 ABIT등에서는 자신들만의
SoftMenu라는 항목으로 오버클럭 및 다양한 설정을 가능케하는 메뉴를 제공하고 있기에 기왕이면 단순하게
Frequency/Voltage Control보다는 체인텍만의 메뉴를 만들었으면 한다.

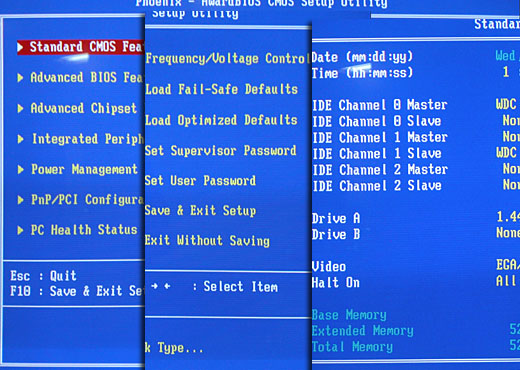

맨 우측의 이미지는
Standard CMOS Features부분으로 지금까지의 대부분의 제품들은 이부분에서 별다르게 보여질 것이 없지만 이번 Zenith
ZNF3-150은 nForce3칩셋으로 인해 추가된 한 개의 IDE채널을 이 메뉴를 통해서도 확인할 수 있다.
다음은 Advanced
Chipset Features메뉴의 구성으로 기본적으로 AGP버스에 대한 설정을 적용할 수 있으며 하이퍼트랜스포트의 버스 대역 및 클럭을
설정할 수 있는데 LDT가 하이퍼트랜스포트를 의미하는 것으로 이미 초반에 설명하였듯이 Up Link부분은 8Bit로 고정되어 있으며
Down Link부분만 Auto와 8bit로 설정이 가능하게 되어있다.
따라서 하이퍼트랜스포트는
Down Link만 16bit(Auto로 설정)로 설정할 수 있는데 이전 K7프로세서까지 적용되던 FSB개념이 하이퍼트랜스포트로
대체되었기에 하이퍼트랜스포트의 클럭은 CPU의 클럭설정과 동기화 되어 배율에 따라서 적용되며 1배일 때는 200Mhz이며 2x일 때는
400Mhz의 순으로 적용된다. 다만 4x의 경우 800Mhz로 설정되지만 이는 이미 언급했듯이 nForce3 150칩셋이 가지는 스펙을
넘게되는데 이로인해 특이한 문제가 발생하였다. 자세한 것은 테스트 설정 페이지에서 알아볼 것이다.
다음은
Frequency/Voltage Control부분의 메뉴로서 이미 레이아웃 소개시 nForce3칩셋의 특징에서 클럭 제너레이터를 내장하고
있다고 하였기에 이부분에서 어떤 기능을 제공할지 어느정도 예상하고 있는 분들이 있을 것이다.
바로 AGP/PCI클럭
고정기능을 nForce2와 마찬가지로 그대로 제공하고 있는데 CPU클럭설정은 이전의 K7과 마찬가지로 바이오스상의 클럭설정에 대한 배율의
곱으로 CPU클럭이 정해지는 것으로 나타났으며 이와 함께 AGP 및 하이퍼트랜스포트의 클럭이 동기화 되어 적용된다는 것을 이번 메뉴로 알
수 있다.
따라서 AGP/PCI클럭고정
기능은 AThlon64프로세서에 대한 배수조절기능이 풀리지 않을시 오버클럭시 필수적인 기능이 될 것임으로 nForce3칩셋이 제공하는
AGP/PCI클럭고정 기능은 상당히 유용하게 사용될 것이다.

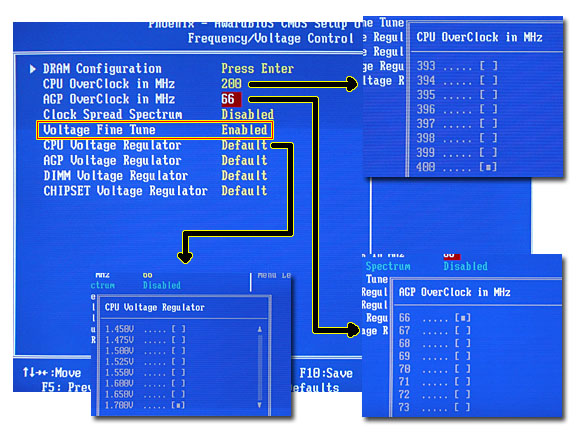

Zenith ZNF3-150의
CPU클럭조절은 배수를 제외한 클럭부분에서 200Mhz에서 최대 400Mhz까지 설정이 가능하며 전압저절기능도 제공하고 있어 CPU전압을
최대 1.7v까지 0.025v단위로 조절할 수 있다.

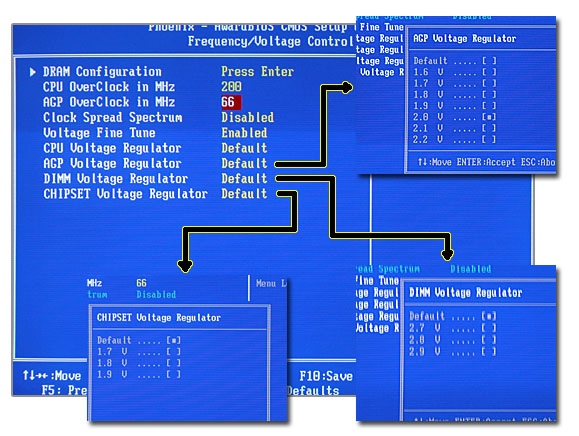

다음은 칩셋 전압과 메모리의
전압 그리고 AGP전압부분의 설정으로 이미 이전 nForce2칩셋 제품들에서 제공되어오던 친숙한 기능들이기에 별다른 특징은 없어보이지만
이러한 기능을 원천적으로 제공하지 못한다면 많은 오버클럭커들의 슬픔이 들려올 것이다.

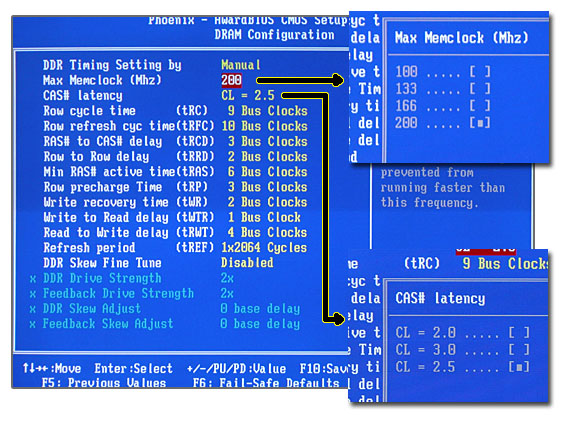

마지막으로 메모리 세부 타이밍
및 지연값등에 대한 셋팅으로 지금까지의 K7등의 프로세서와 달리 메모리 컨트롤러가 프로세서 안에 내장되어 있기에 메모리 타이밍 설정에
대한 자세한 설정을 제공하는 메인보드는 극히 드물 것으로 예상되었는데 Zenith ZNF3-150에서는 상당히 상세한 세부설정 메뉴를
제공하고 있다.
특히 메모리 클럭조절의 경우
200, 166, 133, 100의 순으로 CPU메인클럭 200Mhz에 대한 각 메모리의 비율을 표시하고 있는데 메모리 컨트롤러가
프로세서 안에 내장되어 있기에 메모리의 클럭은 CPU의 실클럭에 대한 비율로 클럭이 설정되지만 바이오스에서는 초기 메인클럭상태에서의
비율로 쉽게 알아보게 되어 있다.(200Mhz를 기준으로 200Mhz는 1:1, 166Mhz는 5:4, 133Mhz는 3:2 그리고
100Mhz는 2:1의 비율이 적용되게 되어 있다.)
참고로 Cas Latency는
메모리 스펙상 CL2를 제대로 지원하지 못할 경우 CL2에서 완벽하게 작동하기 힘들며 이로인해 AThlon64에 대한 메모리 인증이
Corsair사를 시작으로 점차 보급될 것으로 보인다. |
|
