7. 테스트 설정 및 HyperTransport 설정 테스트
|
이제부터는 실제 테스트에
들어갈 것인데 우선 테스트결과를 알려드리는 것에 앞서 테스트에 사용했던 시스템과 설정등을 알아보고 넘어갈까 하는데 이번 테스트의 목적은
K8프로세서인 AThlon64 3200+와 K7프로세서인 AThlonXP 2500+와의 성능비교로 여러분이 궁금해하는 경쟁사와의 비교는
차후에 테스트를 통해서 알려드릴 예정이니 이점은 참고하기 바란다.
뭐 필자도 사실은 경쟁사의
제품을 기준으로 평가하고 싶었지만 여러분께 말하지 못한 피치못한 사정으로 어쩔 수 없이 Barton코어 AThlonXP 2500+와
비교하였으니 이점은 이해해주기 바란다. 하지만 어차피 K8프로세서가 64bit프로세서이기는 하나 32bit기반에 64bit로 확장하여
기존의 32bit기반에서도 상당한 능력을 보여준다고 AMD에서 홍보하고 있기에 기존의 K7프로세서와의 동일클럭상에서 성능 차이또한
궁금해하실 분들이 많을 것으로 예상된다.
테스트 시스템:
|
CPU |
AThlon64
3200+ |
AThlonXP
2500+ |
|
Set Clock |
2Ghz |
2Ghz |
|
RAM |
TwinMos PC3700 DDR400 256MB * 2 |
|
MainBoard |
Zenith
ZNF3-150 |
DFI NF2
Lanparty |
|
Chipset |
nForce3 150 |
nForce2
Ultra400 |
| Up 8bit /
Down 16bit 600Mhz |
FSB 400Mhz |
|
VGA |
Hercules RADEON9800 NP |
|
HDD |
Western Digital WD800(80GB 7200RPM) |
|
ODD |
LG 52X MAX |
|
OS |
Windows XP
SP1 |
|
DirectX |
DirectX 9.0a |
|
Chipset Patch |
nVIDIA
nForce Driver 2.64 |
|
VGA Driver |
Catalyst 3.7 |
|
Memory Setting |
CL2.5-3-3-8 |
이번 테스트의 설정중
CPU설정부분에서 두 제품의 클럭을 동일하게 맞추기 위해 AThlon64 3200+의 기본클럭인 2Ghz로 AThlonXP 2500+를
오버클럭 시켰는데 기본 FSB설정인 333Mhz가 아닌 400Mhz의 상태로 프로세서클럭을 2Ghz로 설정하였다.
nForce3 150인
Zenith ZNF3-150은 이미 이전 페이지들에서 언급했듯이 nForce3 150칩셋의 문제로 하이퍼트랜스포트의 클럭설정 및 버스
설정을 위와 같이 설정하였는데 이를 기준으로 계산해보면 실제 하이퍼트랜스포트의 대역폭은 양방향모두 합하여 3.6GB/sec로 nVIDIA의
홈페이지에 나타나있는 nForce3 150칩셋의 하이퍼트랜스포트 대역폭과 같게된다.
따라서 AThlon64와
nForce3 150이 연결된 데이터 대역폭은 AThlonXP와 nForce2가 연결되는 3.2GB/sec의 대역폭의을 조금넘는 수준에
도달하게 되는데 AThlon64프로세서가 지원하는 16bit/16bit 800Mhz를 제대로 지원하지 못하여 2.8GB/sec나
뒤쳐진다는 것은 안타까운일이지만 AThonXP세대까지의 FSB개념과 지금의 하이퍼트랜스포트의 대역폭 개념은 좀 다른 것이기에 비슷한
대역폭이라고 할지라도 성능에서는 문제될 것이 없다. 아래 그림과 설명을 보자

이전의 FSB는 위의 이미지중
좌측 이미지와 같이 CPU와 노스브릿지상의 메모리컨트롤러 그리고 메모리와의 연결통로였기에 연결통로의 대역폭이 높아야하지만 AThlon64는
우측의 이미지처럼 CPU안에 메모리컨트롤러가 포함되어 있기에 하이퍼트랜스포트의 용도는 메모리와의 전송로가 아님으로 두 세대의 제품간의
대역폭차이의 의미는 다르게 생각해야 되기 때문에 위에서 말한 것처럼 비슷한 대역폭에의한 성능차이를 찾아보기란 힘들다.
드라이버는 nForce3용으로
따로 분리되어 드라이버 CD상에서 제공되는 2.64버젼을 사용하였지만 nForce2에도 적용가능하기에 두가지 셋팅에서 모두 동일한
드라이버를 사용하였다.
nForce3 150의
하이퍼트랜스포트 설정 테스트
|
 |
 |
|

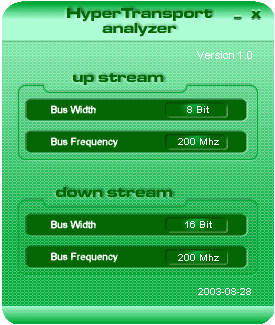

[LDT Speed 1x] |

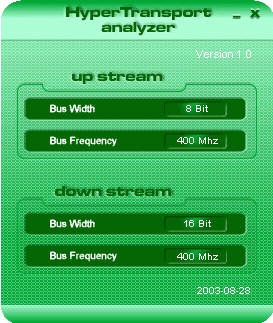

[LDT Speed 2x] |
|
 |
 |
|

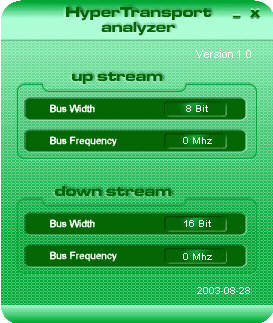

[LDT Speed 2.5x] |
[LDT Speed 3x] |
|
 |
|

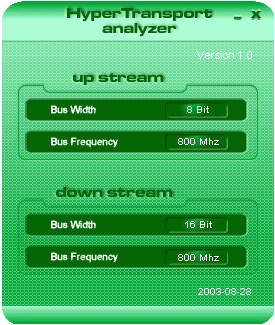

[LDT Speed 4x] |
위의 이미지는
AThlon64가 발표되기 이전에 이미 VIA를 통해 발표된 하이퍼트랜스포트 애널라이저를 통해 각 셋팅에서의 하이퍼트랜스포트의 클럭 및
버스 대역을 체크한 것으로 해당 이미지아래에 표기된 것은 BIOS상에서의 셋팅을 의미한다.
결과를 보면 LDT Speed
1X는 Up Stream 8bit 200Mhz / Down Stream 16bit 200Mhz로 설정되어 양방향 모두 합하여
1.2GB/sec의 대역폭을 나타내는데 nVIDIA가 nForce3 150의 하이퍼트랜스포트 대역폭으로 언급한 3.6GB/sec는 Up
Stream 8bit 600Mhz / Down Stream 16bit 600Mhz로 체크된 LDT Speed가 3X설정인 것이라는것을 알
수 있다.
하지만 바이오스 메뉴에서
4x의 배율을 설정가능하게 제공하고 있는데 4X설정시 위의 체크 프로그램을 통해서는 Up Stream 8bit 800Mhz / Down
Stream 16bit 800Mhz로 나타나지만 CPU클럭 및 메모리 클럭이 반으로 줄어든 1Ghz와 DDR200으로 설정되어버리는
결과가 나타났으며 이로인해 nForce3 150칩셋의 Up Stream 8bit 600Mhz / Down Stream 16bit
600Mhz 이상의 설정에는 무리가 따른다는 것을 알 수 있다.

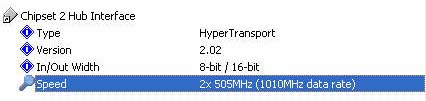

추가로 2.5x설정에서는 위의
프로그램으로 하이퍼트랜스포트 설정을 체크할 수 없었지만 Sandra의 메인보드 정보를 통해서 하이퍼트랜스포트 설정을 확인할 수 있다.
|
|
