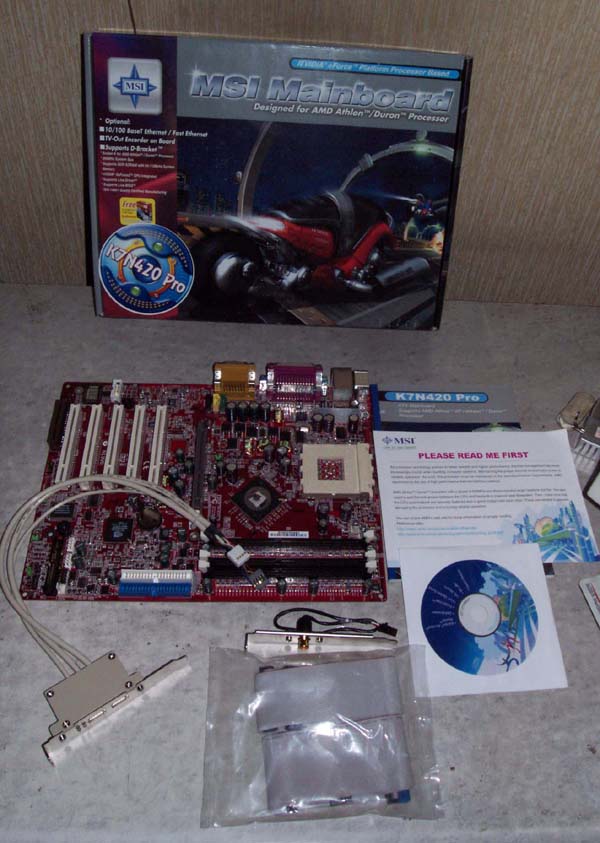

| 제품의 모든 포장물을 개방하고 한방 찍었습니다. 특이한것은 케이블이 있군요. 해당
케이블의 용도는 포럼에서 다루도록 하겠습니다.

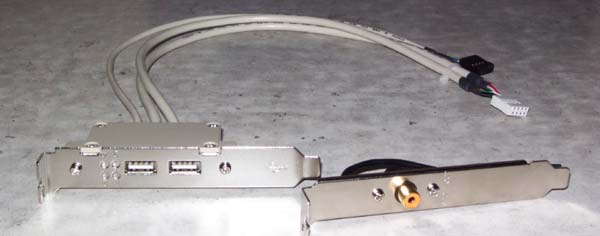

케이블

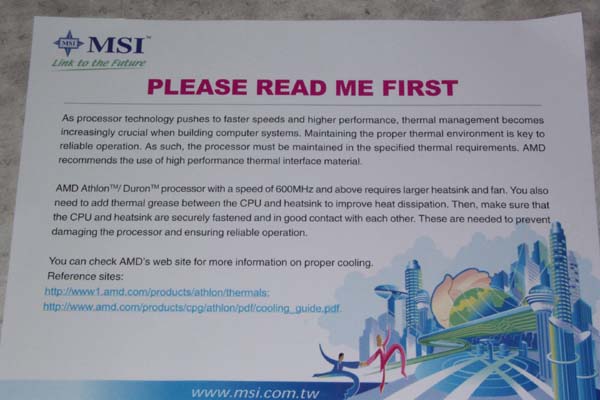

메뉴얼과 Read Me First Card

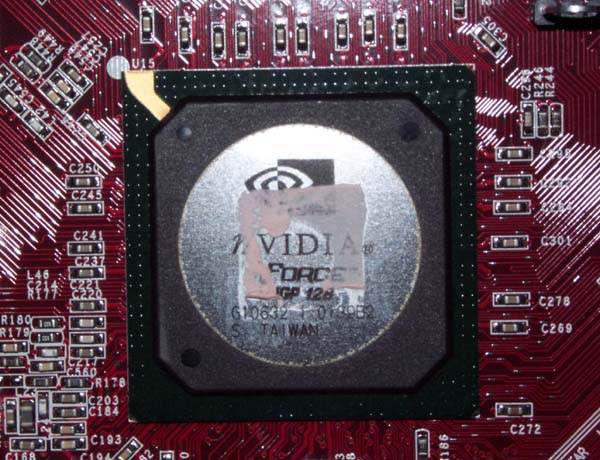

IGP Chipset

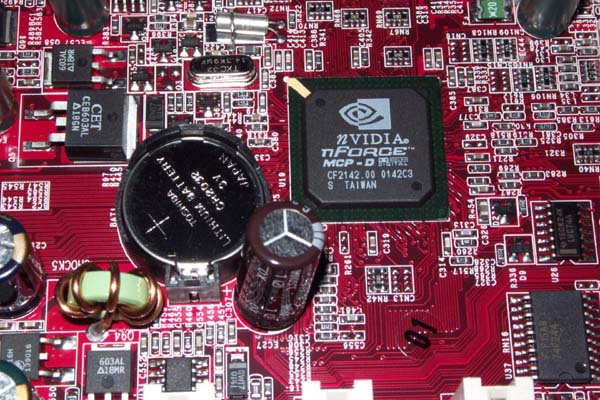

MCP Chipset

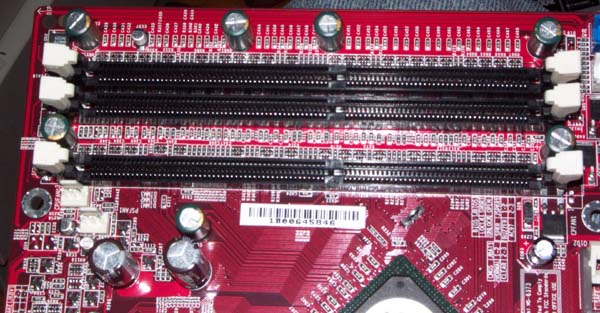

문제의 Twinbank Architecture

그런데 왜 하필이면 Socket이 3개일까 ㅡㅡㅋ

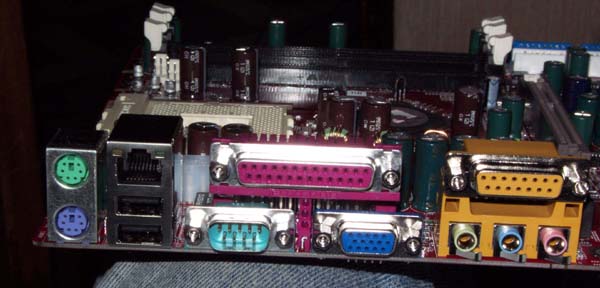

Back Panel

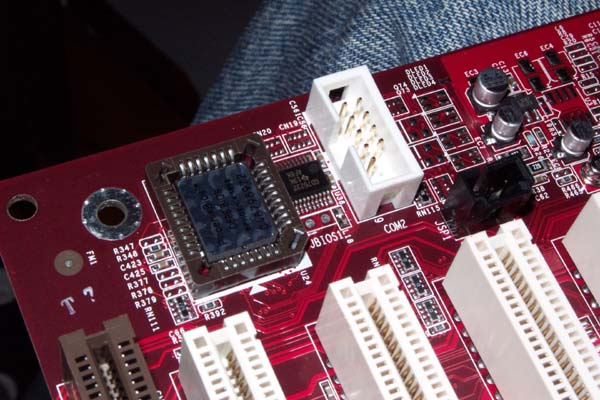

Bios Feature

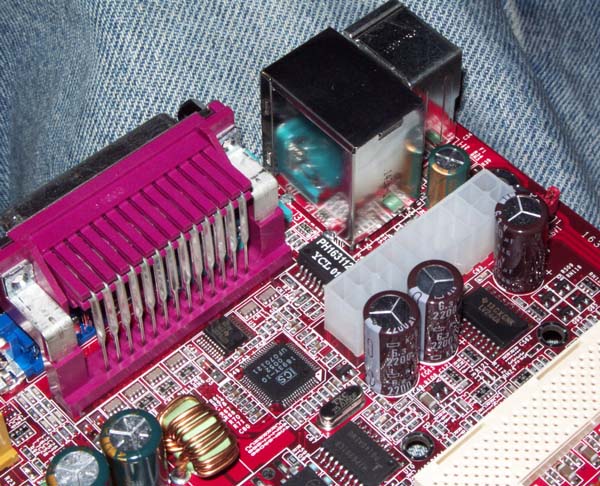

Power Connector Feature

사진을 보셔서 아시겠지만, Power Supply Connector 설치시 상당한 애로가 예상된다. 컨덴서가 바로
뒤에 붙어있고, 바로앞에 USB, LAN Connector가 위치해있다.

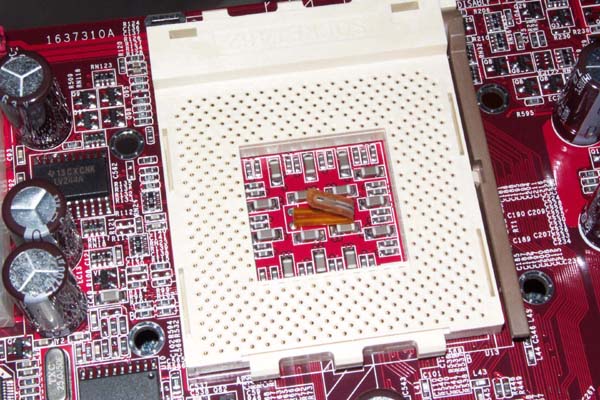

CPU Socket

3개의 사진을 조합해서 보시면 잘 아시겠지만 컨덴서가 그리 많이 보이지 않는다. 전체 제품사진을 신제품란에
올려놓을것이니 참고바란다. 컨덴서는 cpu주위가 아니라 cpu 하단에 부착되어있다.

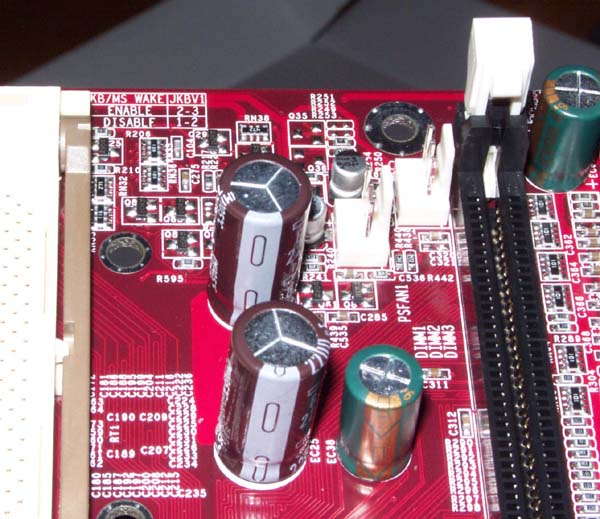

CPU Socket 옆의 Fan Connector

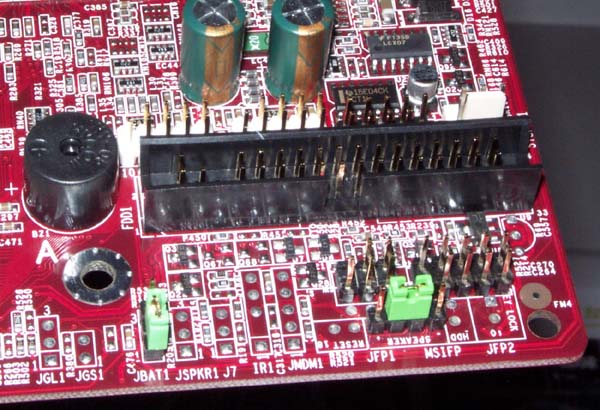

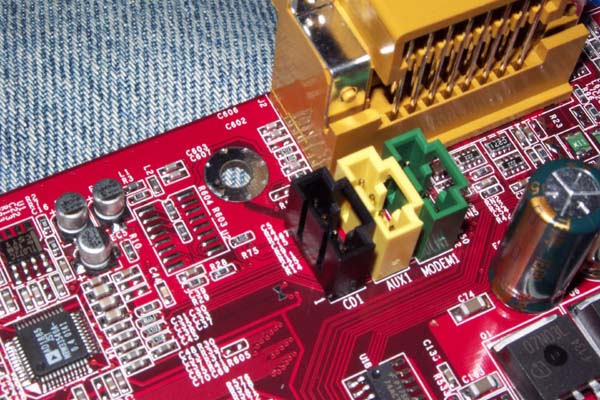

Audio Other Connectors

여기의 컨덴서도 CPU전력공급 컨덴서의 일부로 보인다. 상당히 널리 퍼져있는 모습니다.
Floppy Connector

한가지 짚고 넘어갈것은 커넥터의 위치가 K7S5A의 위치와 같은 위치에 있다는 점이다. 이점은 레이아웃 설계에
별로 좋지 못하다는 생각이다.

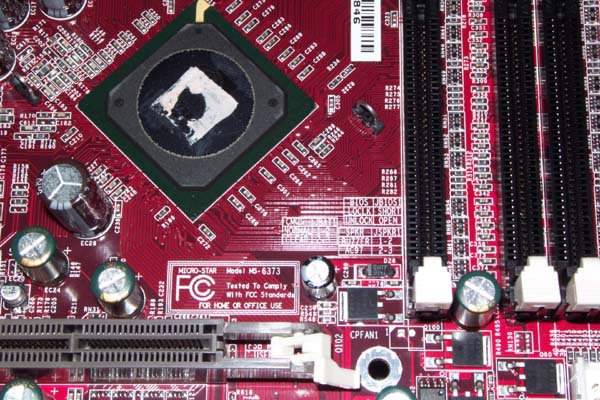

Bios Setting
Bios Setting Table을 찍었다. 오른쪽으로 Ram Socket, 아래로 AGP
Socket, 위로 IGP가 보인다.

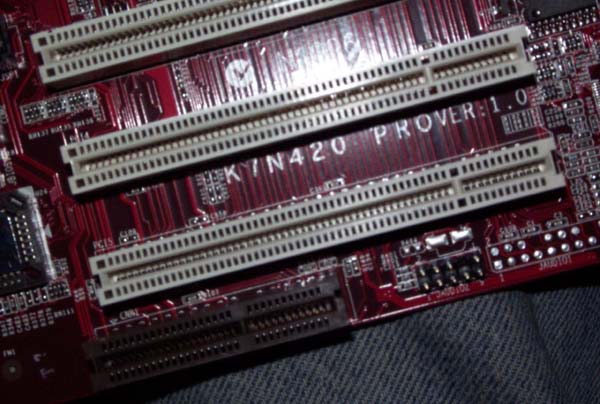

Revision

이상 주요부분을 간단하게 살펴보았다. 급한 스케줄에 맞추느라 여기까지 밖에 보여드리지 못함을 죄송하게 생각하며, 자세한 추가사항은
nForce 포럼에서 운영자가 답변해드림을 약속한다.
또한, KT266A와의 비교벤치를 곧
보실수 있도록 빠른시간안에 작성함을 약속한다. 지켜봐주신 분들께 진심으로 감사하게 생각한다. |
