2. A7V8X-X vs A7V8X - 제품 레이아웃 비교 (1)
|
|
제품명 |
A7V8X-X |
|
CPU |
AMD Athlon / Duron /
Athlon XP |
|
( Thoroughbred
Processor 지원 ) |
|
Chipset |
VIA KT400 + VT8235 |
|
메모리 |
DDR SDRAM PC2100 / PC2700 / PC3200 (비공식) |
|
Audio |
AD1980 6Ch Sound Codec (디지털출력 지원) |
|
LAN |
Realtek RTL8201BL |
|
확장 슬롯 |
6 PCI slots, 1 AGP slot |
|
Form Factor |
ATX |
|
내용물 |
메인보드, 메뉴얼, 드라이버 CD, IDE 케이블, I/O 쉴드 |
|
제조사 |
Asus (
http://www.asus.co.tw ) |

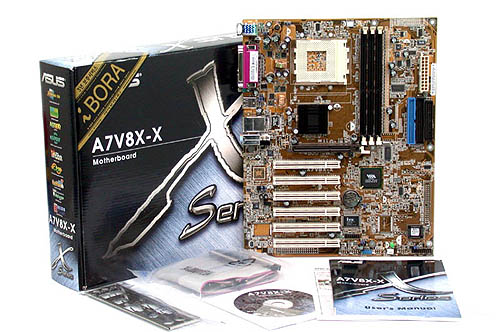

우선 먼저 살펴볼 제품은
KT400을 장착한 A7V8X-X이다. A7V8X-X는 기존 A7V8X의 개량형 제품임으로 거의 동일한 제품이라 생각해볼 수 있을
것이다. 그렇다면 Asus의 저가형 브랜드인 X-Series는 기존 제품군과 어떤 차이점을 가지고 있는지를 위주로 살펴보겠으며, 왼쪽의
사진이 기존 A7V8X이고 오른쪽 사진이 X-Series인 A7V8X-X라는 것을 염두해두시기 바란다.
그리고 당부할 점이 한가지 더
있는데, A7V8X-X와 비교되어야할 제품으로는 A7V8X가 적당하지만 제품을 구하기 어려운 관계로 A7V8X Full Option
버젼이 사용하였다. A7V8X와 A7V8X Full Option 제품의 차이는 단지 IEEE1394 지원과 S-ATA/RAID 장착
유무만 있으며, 제품 레이아웃이나 사용된 부품은 동일하니 문제될 것은 없다.
노스브릿지의
다운그레이드와 3핀 전원 커넥터까지 제거

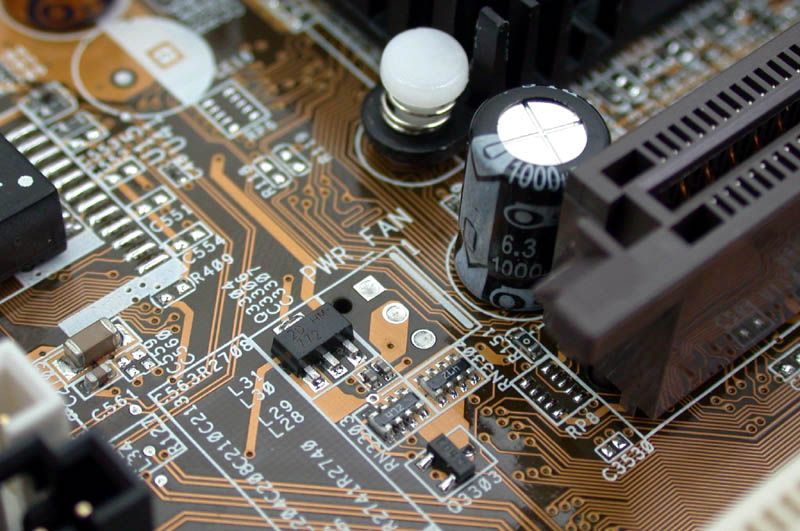

X-Series의 가장 특징은
바로 가격을 낮추었다는 것인데, 노스브릿지 방열판에서도 이런 특징을 단번에 알아챌 수 있다. A7V8X-X에 장착된 노스브릿지 방열판과
A7V8X의 방열판을 비교해보면 확실한 차이를 느낄 수 있을 것이다. X-Series에서는 방열 면적도 훨씬 줄어들고, 더욱 저렴해보이는
방열판으로 교체되었다. 뿐만 아니라 노스브릿지 근처의 3핀 전원 커넥가까지 제거하여 되도록 저렴하게 구성했음을 알 수 있을 것이다.
전원부에도 약간의
변화가..

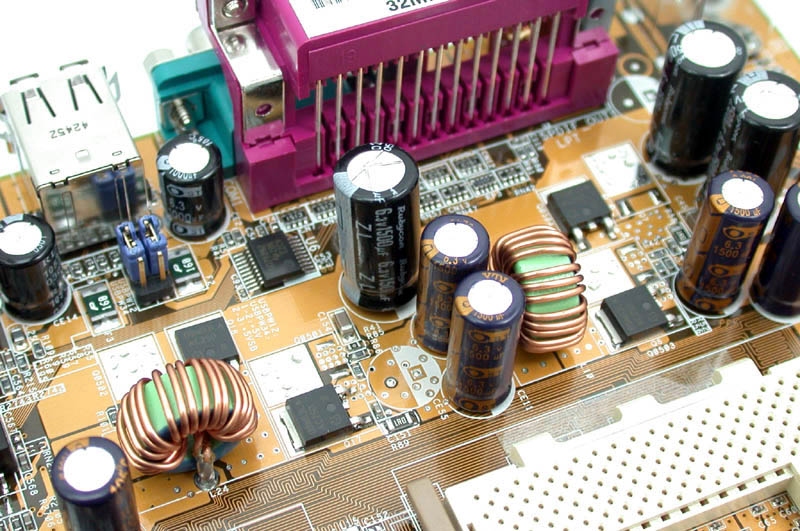

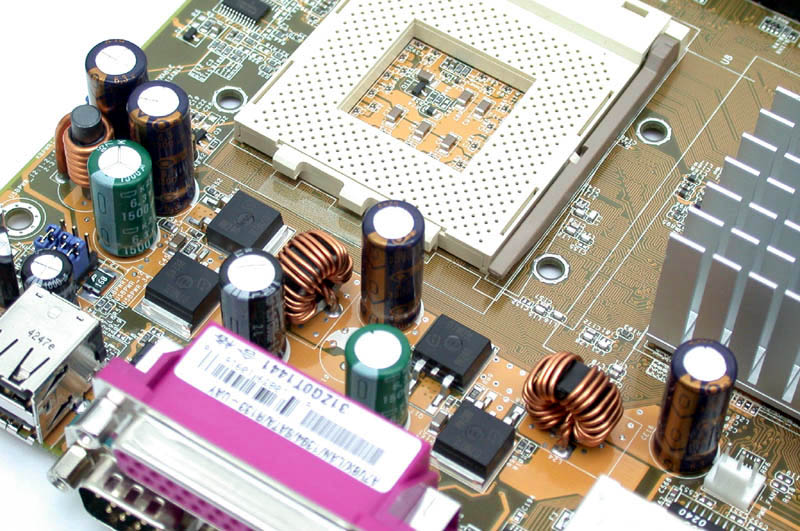

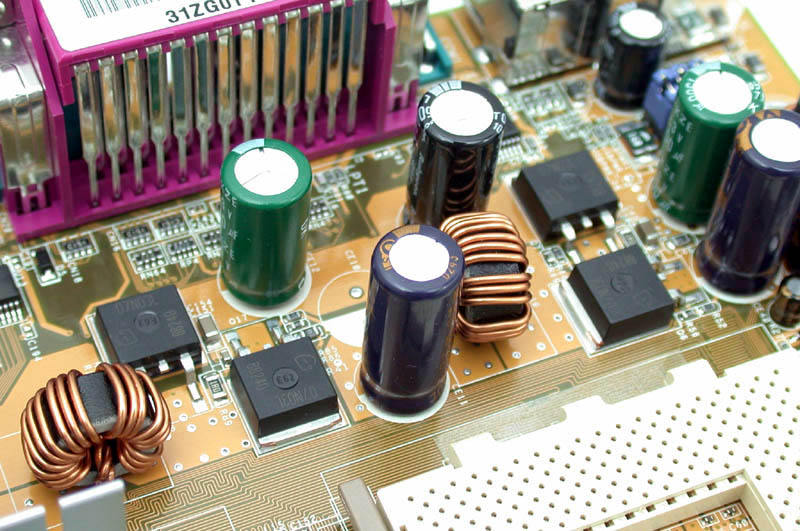

노스브릿지 방열판에 이어
전원부에서도 약간의 변화를 찾아볼 수 있다. A7V8X의 전원부에서는 입력부에 6.3v 1500uF 캐패시터 3개, 출력부에 6.3v
3300uF 캐패시터 4개를 사용하고 있었으나, A7V8X-X에서는 입력부에서는 6.3v 1500uF 캐패시터 3개로 동일하나 출력부에서
6.3v 1500uF 캐패시터 5개로 교체되었다. 조금 더 작은 용량의 캐패시터를 사용하여 원가 절감의 효과를 누리고 있지만 소비자로는
조금 꺼림직한 부분일 수도 있다. 하지만 오랜 메인보드 제조 경험을 가진 Asus가 만든 제품인만큼 실제 사용에는 큰 지장은 없을 것이라
생각된다.
간소화된 메모리 전원부와
기능 제거

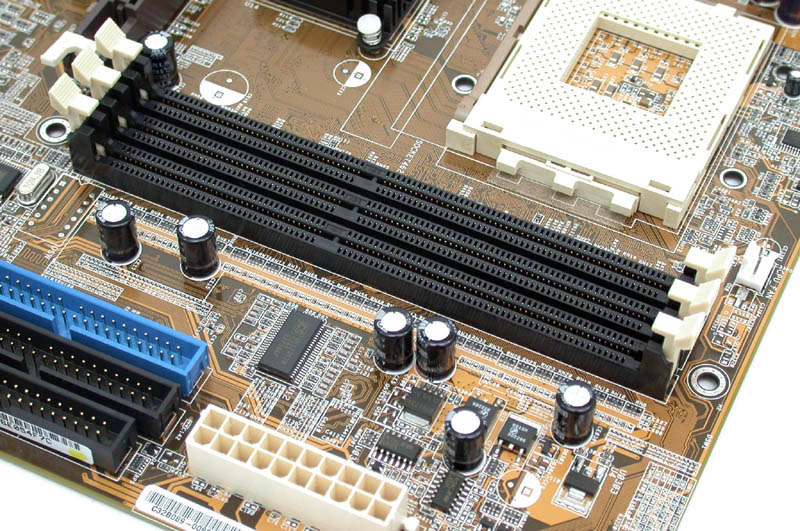

전원부에 이어 메모리쪽도 한번
살펴보기로 하자. 두 제품을 비교해보면 메모리 슬롯 수는 3개로 동일하지만, 전원부나 기타 부품의 구성에서 차이점이 있음을 발견할 수
있을 것이다. 자세히 살펴보면 메모리 전원부로 사용되던 1500uF의 용량을 가지던 캐패시터들이 1000uF의 캐패시터로 모두
교체되었으며, 기타 메모리 관련 IC들이 변경되었다. IC 변경으로 인해서 어떤 점이 바뀌었는지는 BIOS 비교 섹션에서 알아보도록하고
다음 부분을 살펴보기로 하자.
Blue Magic
Slot의 제거

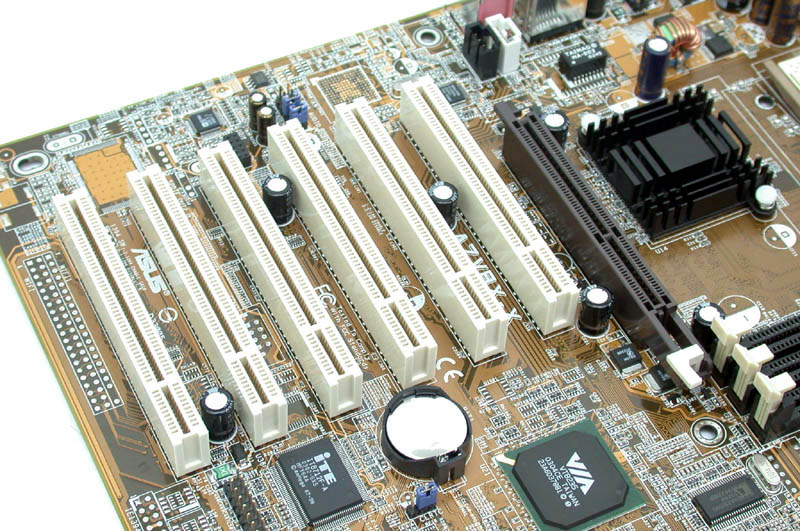

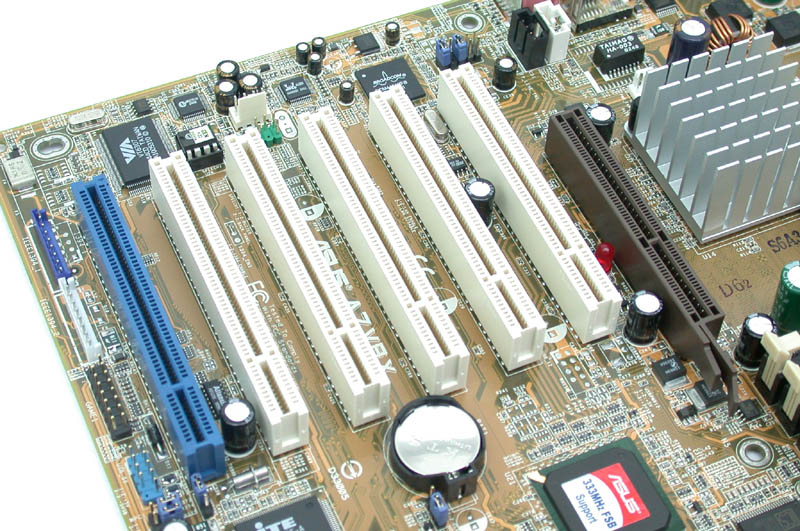

PCI 슬롯을 비교해보면
A7V8X에는 독특한 색상의 PCI 슬롯을 찾아볼 수 있지만, A7V8X-X에서는 이 파란색 PCI 슬롯을 찾아볼 수 없다. A7V8X에
장착된 파란색 PCI 슬롯은 Blue Magic Slot이라는 불리는 PCI 슬롯으로 ASUS 메인보드에서만 찾아볼 수 있다. 평상시에는
일반 PCI 슬롯처럼 사용할 수 있으며 Asus에서 만든 802.11a, 802.11b, Bluetooth 인터페이스를 지원하는 확장
카드 사용을 위한 슬롯이다. 하지만 이 슬롯이 어디에 사용하는지도 모르는 사용자가 대다수이며, 실제로도 단지 일반 PCI 슬롯이나
다름없이 사용되는게 대부분일 것이다. 그리하여 X-Series에서는 실용성 낮은 Blue Magic Slot 대신에 일반 PCI 슬롯을
장착하고 있다.
|
|
