 쿨링성능의 극대화를 위한
새로운 구조로 변경
잘만 CNPS 10X Extreme 쿨러는 지금까지 잘만에서
선보인 CPU용 쿨러 디자인과는 완전히 다른 모습을 보여주고 있다.
|
CNPS7000
시리즈의 모습
|
CNPS9000
시리즈의 모습
|
초기에 선보였던 CNPS7000시리즈의 경우 기존 정품
쿨러의 쿨링 성능을 높히기 위해 중앙의 쿨링팬 주변으로 방열핀들이
둘러쌓여있는 마치 꽃봉우리 같은 모습을 하고 있었다.
그후에 선보인 CNPS9000 시리즈의 경우 히트파이프와
방열핀을 수직으로 배치시키고 이를 냉각시키는 방식으로 변경되었다.
물론 잘만 특유의 FHS(Flower HeatSink) 설계는 그대로 적용되고 있지만
기존과는 달리 공기 역학적으로 설계된 중안 터널 디자인이라는 차이를
보여주고 있다.
이에 비해 CNPS 10X Extreme 쿨러의 경우 보다 강력한
냉각 성능을 제공하기 위해 기존의 타원형이 아닌 수평방향으로 쌓이는
형태의 방열판과 여기에 좌우 각각 5개의 U자형 히트파이프와 연결된
모습을 하고 있다. 결국 타워형 구조를 하고 있으며 여기에 측면에 대형
120mm 쿨링팬이 장착되어 방열판과 히트파이프를 동시에 냉각시켜주는
방식을 취하고 있다.
이러한 구조를 통해 기존에 선보였던 CNPS9900의
방열 면적(5,402㎠)보다
훨씬 큰 8.544㎠의 방열면적을 제공하며, 방열판은 열전도성이 높은
순수 알루미늄 재질에 니켈 도금처리가 되어 있어
고급스러운 느낌까지 준다.

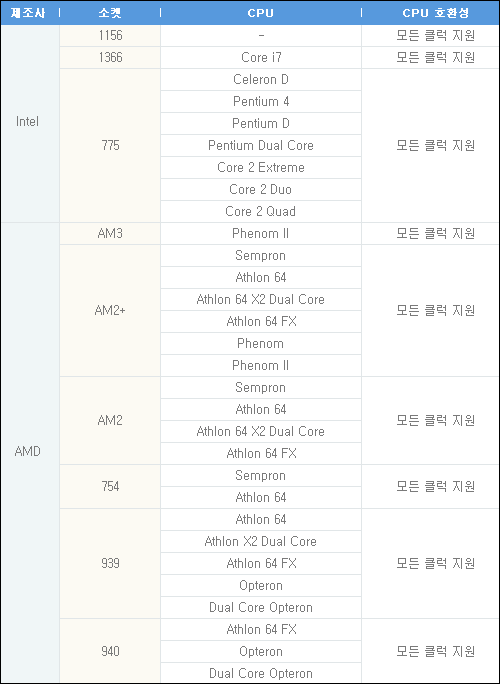

잘만
홈페이지에 등록된 CNPS 10X Exreme쿨러의 프로세서 지원 목록
이러한 강력한 쿨링 성능 덕분에 현재 출시되어 있는
AMD 및 인텔 프로세서의 모든 클럭을 완벽하게 지원하며 각종 소켓 방식도
모두 사용이 가능하기 때문에 추후 플랫폼의 변경을 하더라도 그대로
사용이 가능하다는 장점을 갖추고 있다.
CNPS 10X Extreme의 크기는 135(L) x 100(W) x 160(H)
mm으로 인텔 정품 쿨러와의 비교를 통해 대략적인 크기를 예상할 수 있는데, 쿨러 자체의 무게도 902g으로 정품 쿨러보다 상당히 무겁다. (참고로 LGA775 소켓의 경우 인텔에서 제시하는 쿨러의
무게 제한은 450g으로 인텔에서는 쿨러 무게 기준을 초과하였을 경우 메인보드의 휘어짐 등의
현상이 발생할 수 있다고 경고하고 있다)
CNPS 10X Extreme 쿨러와 기존에 출시되었던 제품들과의
가장 큰 차이점이라고 한다면 바로 향상된 기능을 갖춘 PWM 팬컨트롤러가
쿨러 내에 장착되어 있다는 점이다.
CNPS 10X Extreme의 PWM 팬컨트롤러는 기본적으로
쿨러 상단에 빌트 인 되어 있는 형태지만, 패키지에 함께 제공되는 연장 케이블을 이용해 팬 컨트롤러를 쿨러에서 분리해 케이스 내부의 다른 장소나 케이스 외부로 옮겨서 쓸 수도 있다.
|
자동
모드 - 강(High)
|
자동
모드 - 중(Mid)
|
|
자동
모드 - 약(Low)
|
수동
모드
|
CPU - 메인보드에서 PWM 컨트롤을 지원하지 않던 초창기에 잘만에서 출시한 쿨러들은 3핀 팬 커넥터에 연결해 쿨링 팬의 RPM을 조절하는 별도의 팬 컨트롤러 제품인 잘만 팬 메이트 등을 사용해왔으나, 인텔과 AMD 모두 CPU 쿨러로 팬컨트롤 기능이 들어간 4핀 PWM 커넥터를 쓰게 되자 CNPS 9700 시리즈 이후에는 별도의 팬 컨트롤러를 사용하지 않고 메인보드의 PWM 기능을 이용해왔다.
그러나 새로 출시된 CNPS 10X Exreme에 들어간 PWM 팬 컨트롤러는 단순한 메인보드 PWM 기능만 지원하는 것에서 한 단계 더 발전된 3가지 자동 모드와 수동 컨트롤 모드를 제공하고 있으며, 팬 컨트롤러 내에 현재의 동작 모드를 색으로 확인할 수 있는 LED를 제공함으로써 사용자가 원하는 설정을
자유자재로 변경할 수 있다.
CNPS 10X Extreme용 PWM 팬 컨트롤러를 좀더 자세히 살펴보면 상단에 다이얼 방식의
팬속도 조절기가 제공되는데, 이는 세밀한 속도 조절을 위한 수동 모드에서 사용된다.
그리고 하단에는 모드 변환 버튼이 마련되어 있어
버튼을 누를 때마다 자동 모드 3단계와 수동 모드로 전환되며, 현재
동작 모드는 LED 색상으로 확인이 가능하다. 각 모드별
LED 색상과 팬속도, 소음은 아래와 같다.
|
모드
|
LED 색상
|
팬속도/소음
|
팬속도 조절
|
|
자동
|
강
|
빨강
|
1000-2150RPM
/ 20-39dBA
|
불가
|
|
중
|
자주
|
1000-1950RPM
/ 20-35dBA
|
|
약
|
파랑
|
1000-1500RPM
/ 20-28dBA
|
|
수동
|
초록
|
1000-2150RPM
/ 20-39dBA
|
가능
|
장착된 쿨링팬은 2볼 베어링과 블루 LED를 장착한
120mm 팬이 사용되고 있으며 동작 속도는 1000 - 2150RPM 사이이며 20 - 39dBA의
소음도를 갖추고 있다.
자동 모드의 경우 최저 속도는 모두 같고 최대 팬 속도에서 차이가 나며, 수동 모드에서는 상단의 팬 속도 조절기를 통해 자신이
직접 팬 속도를 조절할 수 있도록 되어 있다. 이러한 자동&수동 모드의
제공을 통해 사용자는 자신의 PC상황에 따라 능동적으로 팬속도를 조절할
수 있기 때문에 쿨링과 소음이라는 두 마리 토끼를 모두 잡을 수 있게
된 셈이다.
쿨러의 베이스 부분에는 U자 형태의 히트파이프
5개가 연결되어 있는데, 방열판 안쪽으로
2개, 바깥쪽으로 3개가 분산되어 방열판 전체로
빠른 열전달이 가능하고, 각각의 방열판들은 촘촘하게 일정한 간격을 두고
배치되어 120mm 쿨링 팬의 바람을 골고루 분산시킬 수 있도록
만들어졌다.
CPU와 닿는 쿨러의 바닥은 히트파이프와 방열찬과
같이 니켈 도금처리가 되어 있으며 거울과 같은 래핑처리가 되어 있다.
쿨러 가이드 장착 방식은 현재 판매되는 AMD/인텔 소켓
방식을 모두 지원하고 있다. AMD의 경우 클립을 이용해 AM3, AM2+, AM2, 753, 939, 940
소켓을 지원하며, 인텔 플랫폼은 LGA 775 및 코어 i7을 사용할 수 있는 LGA 1366 소켓, 그리고 추후 선보일 코어 i5용 LGA
1136 소켓까지
사용이 가능한 가이드를 제공하고 있다.
이 밖에 CNPS 10X Extreme에 들어간 ZM-STG2 열전달 그리스는
2.5ml(6.5g)의 용량을 가져 2~3회는 충분히 사용할 수 있다. 특히 ZM-STG2는 전기전도성이 없는 열전도 물질을
사용해 발열체와 히트싱크 사이의 열전달을 극대화시켜주는 특징을 갖고
있다.
|
