SR7-8X의 경우 이미 한번의 리뷰와 한번의 벤치마크를 통해서 보드나라에서는 이미 다 보여드린 제품이고,
AS45GTR의 경우 처음 선보이는 제품이므로, 레이아웃 소개에서는 아무래도 AS45GTR을 위주로 보여드릴 수 밖에 없을 것으로
보인다.
AS45GTR / SR7-8X
일단 SR7-8X는 그 스펙상, 간단한 기본스펙만 갖춘 제품이며,
AS45GTR은 지금까지 SHUTTLE사의 GTR제품이 항상 그랬듯, 현재 존재하는 모든 기능을 전부 다 내장한 제품이다. 따라서
SR7-8X보다 AS45GTR의 레이아웃이 훨씬 더 복잡한 것을 알 수 있다.
노스 / 사우스 브릿지. AS45GTR VS SR7-8X
AS45GTR의 노스 / 사우스브릿지
SR7-8X의 노스/사우스브릿지. 역시 같은 648 / 963이다.
AS45GTR은 SR7-8X와 같이 SiS648 / 963을 장착하였다.
SR7-8X리뷰에서 이미 소개해드린것과 같이, SiS648은 SiS963 사우스브릿지와만 조합이 가능하며, 이는 648부터 새로 도입된
1G MUTIOL 버스기술 때문이다. 기존 645DX / 962까지는 512MB/S의 MUTIOL기술을 채용하여, 노스브릿지와
사우스브릿지의 연결통로의 대역폭은 512MB/S였으나, 648부터 이 대역폭은 1G로 늘어나게 되었다. 따라서, 사우스브릿지의 데이터가
노스브릿지로 전달되는 상황에서 그 어떤 병목현상 없이 지나가게 된다. 현재까지 NORTH-SOUTH 버스폭 기술로는 단연 최고의 기술로
인정받고 있다.
AS45GTR은 특이하게도, 사우스브릿지에도 방열판을 장착하였다.
사우스브릿지에서 얼마나 열이 나겠느냐마는, 없는것보다야 있는것이 나을터. 그러나 사우스브릿지에서 방열판을 장착할정도로 심한 열이 나는것은
아니다. 반도체는 대부분의 유저들이 아는것과 달리 어느정도 열이 있어줘야 정상적인 작동이 가능하다.
RAID / SERIAL ATA 지원하는 AS45GTR.
셔틀의 GTR시리즈는, 항상 당시 현존하는 모든기술을 담아낸 최고급제품을
지향했다. 이전에 선보인 AK45GTR(ZPCOM ZP7 FIGHTER)나 출시되지는 않았지만 보드나라에서 선보여드린 적이 있는
AS40GTR (SIS645) 모두 출시당시 최고의 스펙을 자랑하는 제품이었다. 이제품 역시 그런 컨셉을 가지고 있으며, 따라서 현재
사용가능한 모든 기술을 내장하고 있다. 그중 이번 AS45GTR은 더욱 뛰어난 스펙을 보여주고 있는데, 그중하나가 바로 SERIAL
ATA장착이다.

SERIAL ATA가 특징이라고 해놓고 갑자기 웬 RAID 컨트롤러를

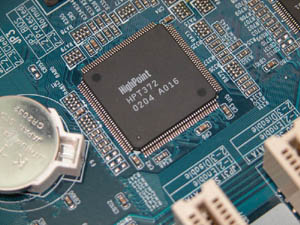

보여드리는지 의아하시는분도 많겠지만, 이제품은 HPT372에서 컨트롤하는 두개의 채널을 Marvell 88i8080 컨버터를 이용하여
SERIAL ATA와 공유하여 사용할 수 있도록 되어있다. 따라서 SERIAL ATA컨트롤의 모든것은 바로 보여드린 HPT 372칩셋이

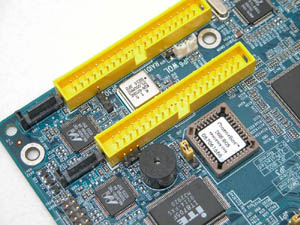

담당한다. RAID 커넥터 바로 옆에 위치한 Serial ATA커넥터를 보실 수 있다.
이제품은 SERIAL ATA를 사용하지 않을 경우에는, 일반 HPT372와
같이 RAID 0, 1, 0+1기능을 지원하는 RAID컨트롤러로 사용이 가능하며, SERIAL ATA를 사용할경우에는 RAID 커넥터를
사용할 수 없다. 아래의 그림에서 보여드리는 다음의 점퍼로 RAID를 사용할것인지, SERIAL ATA를 사용할것인지를 결정할 수 있도록
되어있다.

물론 점퍼변경외에 바이오스에서도 컨트롤이 가능하도록 되어있다. 기본적으로
RAID 기능은 OFF처리되어있으므로, 사용할경우 바이오스상에서 ENABLE 설정을 해주도록 되어있으며, SERIAL ATA인지 RAID
IDE인지를 설정할 수 있도록 되어있다.
물론 HPT372 컨트롤러를 통하여 SERIAL ATA를 동작시키므로,
SERIAL ATA RAID도 가능하다. 단 두개의 HDD만 사용할 수 있으니 SERIAL ATA를 통한 RAID기능 사용시에는 RAID
0 / RAID 1 레벨만 사용이 가능하며, RAID 0+1은 사용이 불가능하다. 현재까지 출시된 SERIAL ATA 장착 제품중에서
IT7MAX2 / AT7MAX2와 함께 유일하게 SERIAL ATA RAID가 가능한 제품이다.
IEEE1394 지원. AS45GTR만 지원.
역시 SR7-8X에는 없는 기능중에서 가장 돋보이는 기능이다. 이는 SiS
963 사우스 브릿지에서 지원하는 기본기능을 사용하는 것으로, 이전에 보여드린적이 있는 ECS L4S5A/DX와 같이 PHY 칩셋만
장착하여 IEEE1394 3개의 커넥터를 지원한다. 물론 기본적으로 지원하는 포트는 2포트이지만...

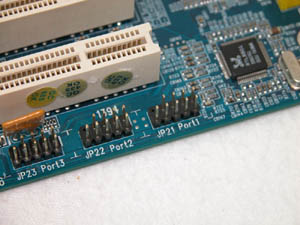

RTL8801 IEEE1394 PHY칩셋과, 3개의 IEEE1394 포트
IEEE1394역시 바이오스상에서 ON/OFF 설정이 가능하며, 기본적으로는
OFF설정이 되어있다. 바이오스화면은 뒷페이지에서 다시 언급할 수 있을 것이다.
기본제공된 커넥터를 연결한 모습
사운드 지원부분. AS45GTR VS SR7-8X
요즘 메인보드들은 기본적으로 6채널지원이 기본인 경우가 거의 대부분이라고 할
수 있다. 특정한 경우에는 아예 SPDIF 커넥터까지 내장하고 있으며, 백패널에 내장한 경우도 IWILL사의 제품을 통하여 이미 보셨을
것이라 믿는다. 이제품은 기본 GTR시리즈의 컨셉을 그대로 답습하였는지, 6채널 지원은 기본적으로 가능하지만, 그리 고급스러운 기능은
아니다. 단지, SR7-8X가 현재 ALC201A를 채용 2채널만 지원하는것과 비교하면 6채널을 사용하려는 분들에게 좋은 소식이라고
생각되어 소개해본다.
역시 요즘 대부분의 6채널 메인보드에서 채택하고 있는 REALTEK
ALC650 칩셋을 채용하고 있다. 또한 제품에는 센터/우퍼 전용 출력 커넥터를 지원하고 브라켓이 기본 제공되어있다. 따라서 별도의
센터/우퍼 출력은 가능하지만, 리어출력은 LINE-IN 출력을 병행하여 사용하여야 한다.
보통 브라켓을 제공하는 경우에는 리어출력까지 별도로 제공하지만, 이상하게시리
셔틀사의 제품에는 리어출력은 제공하지 않고 센터/우퍼 출력만 제공하고 있다. 이는 기존 AK45GTR / AS40GTR 에서도 동일하게
나타난 현상이다. 또한 센터 커넥터 바로 옆에 SPDIF EXT확장 커넥터가 메인보드에 부착되어있음을 고려하면, 제공될 확장커넥터에
SPDIF 출력, CENTER / REAR 출력을 전부 지원하는 형태로 개선하는것이 어떠했을까하는 생각을 해본다.
차라리 SPDIF / Analog Center , Rear까지 전부다 지원하는
브라켓을 주는게 더 났지 않을까?
셔틀사의 GTR시리즈가 '고급'의 이미지를 심어주기 위해 가장 개선해야할
시급한 사항이라고 본다. 실제로 이제품이 지원하는 기능 / 스펙중에서 사운드부분이 가장 떨어진다고 보아도 무방하다.
|
