GF6100보다 더 뛰어난 X700내장 AMD 690V 장착. MSI K9AGM2

1. 처음	2. HDMI와 DVI를 지원하지 않는 AMD 690V 사용
3. 바이오스 지원과 AMD 690V의 성능은?	4. 향상된 내장 그래픽 성능!

3. 바이오스 지원과 AMD 690V의 성능은?

여기에서는 MSI K9AGM2 메인보드의 바이오스 지원 부분과 AMD 690V의 성능을 살펴보았다.

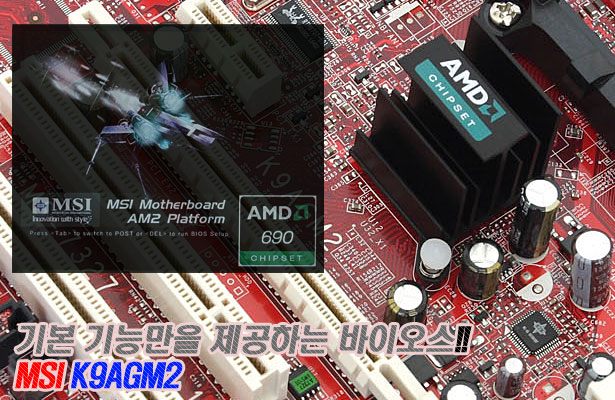

필요한 부분만 지원!

MSI K9AGM2는 내장 그래픽인 AMD 690V 칩셋을 사용하여 저렴한 시스템을 구성하기 위해 Micro-ATX 타입을 적용하고 있는데 이에 따라 바이오스에서 지원하는 기능도 고급형의 제품들이 지원하고 있는 기능과는 차이를 두고 있다.

Advanced Chipset Features 부분에서는 대부분 CPU 클럭, 메모리 클럭 등의 기능을 제공하는데 MSI K9AGM2는 메모리 타이밍 설정과 시스템 메모리에서 내장 그래픽에 할당할 수 있는 메모리 크기 설정, 서라운드 뷰 설정, 디스플레이 설정, TV NTSC/ PAL을 설정할 수 있는 옵션들을 제공한다. 이런 기능들을 보기 쉽게 아래의 표로 간단히 정리하였다. (단, AMD Athlon64 X2 5000+, A-DATA DDR2 800MHz 설정시 확인된 값으로 CPU나 메모리에 따라 값은 달라질 수 있다.)

제품명	MSI K9AGM2
메모리 타이밍	- DRAM Timing : Auto/ Manual (메모리 타이밍 세부 설정) - CAS# Latency (tCL) : Auto/ 3 ~ 6 Clocks - Min RAS# Active Time (tRAS) : Auto, 5 ~18 Clocks - RAS# Precharge Time (tRP) : Auto, 3 ~ 6 Clocks - RAS# to CAS# Delay (tRCD) : Auto, 3 ~ 6 Clocks
VGA Share Memory Size	Auto/ 32MB/ 64MB/ 128MB/ 256MB/ 512MB/ 1024MB
Surround View	Disabled/ Enabled (외장형 그래픽 장착시 설정가능)
Display Device Select	Auto/ CRT First/ TV First
TV NTSC/PAL Display Select	NTSC/ PAL

지원 설정은 고급형 제품들에서 찾아볼 수 있는 세세한 설정보다는 필요한 부분을 위주로 제공하고 있는 것을 볼 수 있으며, 내장 그래픽이 사용할 수 있는 메모리는 최소 32MB에서 최대 1024MB까지 공유하여 사용할 수 있으며, Auto로 설정되는 메모리는 128MB이다. 또, Surround View 기능은 외장 그래픽 카드를 장착하였을 때만 활성화하여 사용할 수 있는 기능이며, 디스플레이는 CRT 모니터와 TV를 선택할 수 있다.

Integrated Peripherals에서는 USB 컨트롤러 사용 여부와 내장 랜 사용 여부, 온보드 사운드를 사용할지의 여부를 설정할 수 있다. IDE Device Configuration에서는 PCI IDE BusMaster, SATA 채널 및 AHCI, RAID 설정에 관한 내용들을 포함하고 있다.

H/W Monitor에서는 AMD CPU가 지원하고 있는 Cool 'n' Quiet 설정 여부와 Smart FAM 기능을 사용할 수 있고 PC Health Status에서는 각종 전압이나 쿨링 팬의 속도 등을 확인할 수 있다.

지금까지 살펴본 것과 같이 MSI K9AGM2는 고급형 제품들과 달리 사용에 필요한 기능들 위주를 제공하고 있는 것을 확인할 수 있었다. 그러나, 내장 그래픽을 사용하는 사용자들도 오버클럭에 어느 정도 관심을 가지기 때문에 CPU 클럭이나 전압, 메모리 전압 및 클럭 등의 기본적인 기능이 포함되지 않아 약간은 아쉬운 부분이다.

AMD 690V의 성능

성능 비교는 경쟁사의 GeForce 6100과 비교하였고 시스템 메모리는 1GB 구성, 그리고 비디오 메모리를 모두 128MB (Auto, 즉 기본 설정 값도 128MB이다.)를 설정한 후 진행하였다. 실제 사용에는 사용하는 메모리에 따라 적절하게 설정한 후에 사용하면 된다. MSI K9AGM2의 메모리 타이밍은 CL5-6-5-18-2T, GeForce 6100의 타이밍은 CL5-5-5-18-2T를 적용하였는데 두 메인보드 모두 1T/ 2T 설정을 제공하지 않아 기본인 2T로 성능 테스트를 진행하였다.

[MSI K9AMG2의 AMD 690V에 적용된 코어 401MHz]

[AMD 690V와 GeForce 6100의 성능비교]

GeForce 6100은 상위인 6150이 475MHz의 코어가 적용된 것과는 달리 425MHz가 적용되고 있으며, 이와는 다르게 AMD 690V는 코어가 400MHz가 적용되어 있다. 일부 제조사에 따라서 GeForce 6100은 6150을 넘어서는 클럭이 적용된 것처럼 AMD 690 시리즈 칩셋들도 상향 조정될 수도 있을 것이라고 하니 제조사마다 클럭이 향상된 제품들도 등장할 것으로 보여진다. 또한, HyperMemory를 지원하여 이미지에서 보듯이 최대 320MB를 끌어 사용한다.

성능 테스트 결과는 AMD 690V가 높은 성능을 내주는 것으로 나타났다. 3DMark03의 경우 시스템 성능에 영향을 많이 받지만, 동일한 시스템 구성에서 칩셋의 차이만 있었는데 비교적 많은 성능 차이를 보여주었고 시스템 영향을 비교적 덜 받는 3DMark05의 테스트 결과에서도 코어 클럭이 낮았음에도 AMD 690V가 더 좋은 성능을 보여주었다.

하지만, GeForce 6100은 AMD 690V와 같이 DirectX 9.0을 지원하고 있지만, Shader Model 3.0을 지원하는데 AMD 690V는 X700 코어를 기반으로 하여 Shader Model 2.0을 지원하는 차이가 있다.
