3. CNPS 10X Extreme 설치를 위한 조건은?
 |
|
 CNPS 10X Extreme의 장착 환경은?
잘만
CNPS 10X Extreme 쿨러의 가장 큰 특징이라면 최신 소켓 방식을
지원한다는 점이다. 즉 AMD의 AM3 소켓 방식과 그 하위 소켓을 모두
지원하고 있는 것 뿐만 아니라 인텔의 네할렘 플랫폼을 지원하기 때문에
코어 i7용 LGA 1366 소켓의 지원 및 차후에 선보일 코어 i5용 LGA 1156
소켓까지도 지원하고 있다.
다만 LGA 1156/775 소켓 장착시 LGA 1366 소켓
장착시에는 다소 차이가 있는데 LGA 1366 소켓의 경우에는 보드나라의 이전 리뷰 "네할렘도 문제없다! CNPS9900 LED" 기사를 참고하길 바란다.
LGA 1156/775 소켓 장착시는 CPU 부근에 있는 4개의
마운트 홀에 고정 가이드 + 고정핀을 이용해 클립지지대를 고정하는
방식이 사용된다. 이 방식은 인텔 정품쿨러와 비슷한데 소켓 LGA1366
장착시 쿨러의 무게와 장력등을 고려해 금속 볼트를 사용하는 것과는
차이가 나는 부분이다.
원래 초기 샘플 버전에서는 고정핀(푸쉬핀)이 일체형으로 만들어졌지만 소비자가 실수로 고정핀을 덜 끼운 상태에서 쿨러를 장착할 우려가 있어 리테일 시장에 출시되는 실제 판매 제품에서 볼트 체결 방식으로 바뀌었다고 한다.

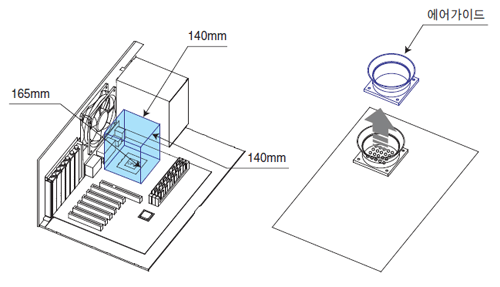

쿨러 장착은 메인보드 뿐만 아니라 케이스
내부 공간등에도 영향을 미치는데, 잘만에서는 쿨러의 크기를 고려해
필요한 내부 공간을 명시해놓고 있다. 이와 더불어 다른 타워형 쿨러들과 마찬가지로 케이스 측면 패널에 장착된
에어가이드도 제거해야 한다고 설명하고 있다.
메인보드에 CNPS 10X Extreme을 장착하려면 LGA 소켓 기준으로 폭 140 x 140mm에 높이 165mm의 공간을 확보해야 하는데, 이는 실제 쿨러 크기에 비해 좀더 넓은 폭을 필요로 하는 것이다.
기존 CNPS 9900 모델의
경우 960(L) x 132(W) x 165(H)mm의 공간을 필요로 했던 것을 보면
CNPS 10X Extreme 장착을 위해서는 메인보드 호환성 뿐만 아니라
케이스 내부 구조도 따져봐야 할 것이다.
LGA 775 소켓 방식의 메인보드에 CNPS 10X Extreme를 장착한
모습은 위의 이미지처럼 쿨링팬 방향을 아래쪽으로 향하게 하거나 혹은
반대로 쿨링팬을 위쪽으로 향해 파워서플라이와 근접하게 배치시킬 수도
있다. 물론 이에 대한 선택은 메인보드나 케이스 주변의 간섭 등에 따라
달라질 수 있는 부분이다.
쿨링팬을 아래쪽 방향으로 되도록 설치한 경우 노스브릿지의
히트싱크와 쿨링팬이 아슬아슬하게 닿아있는 대신 전원부쪽 히트싱크는 여유로운
공간을 제공하고 있는 것을 확인할 수 있다. 물론 노스브릿지용 히트싱크가
위에서 보는 것 이상의 크기를 차지하는 경우라면 이와 같은 방법은
적절하지 못하다.
반대로 전원부 히트싱크가 크게 달려있는 메인보드라면 CNPS 10X Extreme의 쿨링팬이 아랫쪽으로 향하게 설치하는 것이 좋을
것이다.
|
|
