| [리뷰]
|
RDRAM 지원 SiSR658메인보드 ABIT SI7-G
|
|
4. 구성물 및 레이아웃 (2)
|
메인보드의 하단에는 동작
상황을 알려주는 POST LED 가 달려 있는데, 엔지니어링 샘플이라 스위치 버튼과 함께 제공되는 것인지, 실 출고품에도 달려서 나올지는
알 수 없는 일이다. FORWARD와 BACK 은 표시되었던 LED의 CODE를 되짚어가며 확인할 수 있는 기능을 제공하는 것이다.
PS_ON과 RESET 버튼이 있어서 테스트 중에는 귀찮게 드라이버질 하지 않아도 되서 편하긴 했는데 혹시 실 출고품에도 달려 있다면 쓸
일이 거의 없지 않을까..?
SI7-G 에는
SATA-RAID가 지원되는데, 컨트롤 칩셋은 스티커로 단단히 가려져 있지만, 크기만 보고도 알 수 있듯 윈도우에서 확인해보면
Native SATA컨트롤러인 Silicon Image사의 3112칩셋이다. 기존의 ABIT 메인보드들이 MARVELL
88i8030칩셋을 이용한 Bridged SATA를 지원했던것에 비해 유용한 점이라고 할 수 있겠다.
온보드 사운드 컨트롤러로는
리얼텍의 ALC650 칩셋이 장착되어 있으며, 별도의 브라켓 없이 백패널을 통해 바로 SPDIF 출력이 가능하다. 온보드 랜의 경우에는
SiS963칩셋에 10/100 이더넷 기능이 포함되어 있기 때문에 PHY칩만 장착하면 되지만, 10/100 대신 기가비트 이더넷을
채용했기 때문에 별도의 컨트롤러가 제공된다. BROADCOM 사의 칩셋이 사용되었다.
BROADCOM칩셋이 랜
컨트롤러라는 것을 모르는 유저라면 이 칩을 보고 이게 랜 컨트롤러가 아닌가 생각할 수 있겠지만 8801 칩은 IEEE1394
컨트롤러이다. SI7-G는 2개의 IEEE1394 확장헤더를 제공한다.
자.. 드디어 가장 중요한
부분을 살펴볼 차례이다. 바로 메모리 지원인데, SI7-G는 32bit RDRAM을 사용한다. 이것은 232핀 규격을 사용하며 기존의
PC800/1066의 184핀과는 호환되지 않는다. RDRAM에는 홈이 두개가 파여져 있는데, PC800/1066 램의 홈이 더 좁아서
끼울 수도 없고, 메인보드에서 지원하지 않기 때문에 확실히 알아둬야 할 부분이다. 현재 국내에서 232핀 메모리를 구하기는 정말 어려우며
메인보드에 번들로 함께 판매하지 않는 이상 이 SI7-G가 국내에 출시되지 않을 가능성이 매우 높다.
램 뱅크는 사진에서 보다시피
2개밖에 없고 최대 2GB를 지원한다고 한다. 두 개의 램을 꽂을 경우 서로 반대 방향으로 꽂도록 구성되어 있다. RDRAM은
듀얼채널이라 당연히 두 개씩 꽂아야 한다고 알고 계실텐데, 그것은 16bit 모듈일 때의 이야기이며, SI7-G에 사용되는 램은 각각의
모듈이 32bit이기 때문에 듀얼채널이라는 단어와 별 상관이 없다. 하나를 꽂든 두 개를 꽂든 성능에 차이가 생기지 않으며, 빈 슬롯에
C-RIMM만 꽂아주면 된다.
위에서부터 순서대로 232핀
RDRAM 모듈과 232핀 C-RIMM, 184핀 RDRAM , 184핀 C-RIMM이다. 눈썰미가 좋다면 높이가 약간 다르다는 것을
눈치 채셨을테고, 핀 수가 다르다는 것은 너무도 쉽게 알 수 있다. 홈의 폭 역시 다르다는 것을 알 수 있을 것이다. 단순하기 그지 없는
184핀 C-RIMM과는 달리 ABIT CR32라고 쓰여 있는 232핀 C-RIMM은, 저항이 여러 개 달려 있는 것을 볼 수 있다.
기존의 184핀 구조에서는 메모리가 2개씩 한 쌍이 꽂히지 않으면 사용이 불가능하다는 것은 모두들 아실 것이고...
[

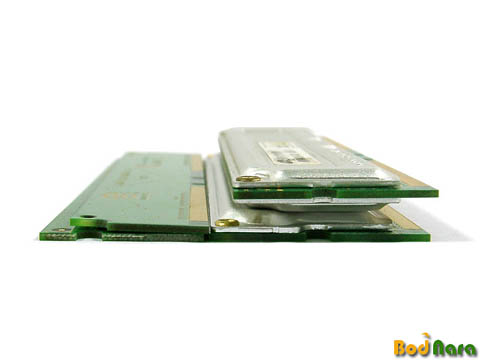

높이와 두께 역시 다르다 ]
|
|
|
|
|
|
