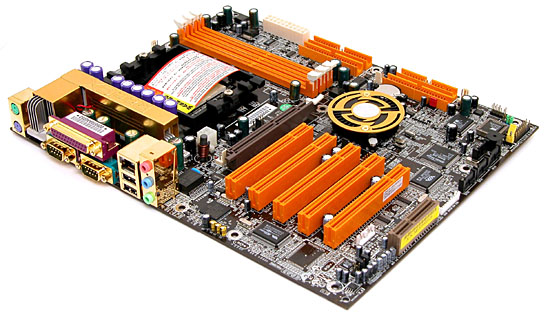

체인텍 Zenith
ZNF3-150은 이미 설명하였듯이 nVIDIA nForce3 150칩셋을 장착한 제품으로 체인텍 제품 라인업상으로는 가장 상위 기종인
Zenith제품군에 속하지만 AThlon64용 nForce3칩셋 제품군에서는 하위칩셋에 속하는 제품이다.
하지만 어차피
AThlon64용 nForce3칩셋의 경우 시장에서 주력을 경쟁하게 될 칩셋이 nForce3 150이기에 이번 Zenith
ZNF3-150의 의미는 다르다고 볼 수 있는데 이번 Zenith ZNF3-150은 nForce3칩셋을 장착했다는 점과 함께 기존
Zenith제품군의 특징과 새로운 RadEX쿨링 시스템으로 무장한 최신의 제품이기에 이번에는 여기저기 알아볼곳이 많을 것이다.
4홀이 건재한 CPU소켓부분

위의 4개의 이미지는
소켓754 규격의 AThlon64만을 지원할 수 있도록 되어 있는 소켓부분의 사진으로 현재 940방식의 FX를 지원하는 nForce3
150 Pro칩셋을 제외하고는 AThlon64프로세서가 소켓754방식으로 공급되고 있기에 대부분의 메인보드들과 칩셋들이 소켓754규격만을
지원하고 있다.
CPU소켓부근은 기본규격의
AThlon64프로세서용 쿨링 시스템을 위한 두 개의 마운트 홀이 있고 그 위아래로 가이드와 백플레이트가 장착되어 있는 것을 볼 수
있는데 이를 제거하면 기존 K7제품군이나 다른 프로세서 제품군의 메인보드에서도 추가로 제공하고 있는 4개의 마운트홀을 추가로 제공하고
있다.
따라서 AThlon64에
4홀을 이용한 수냉쿨링 및 다양한 쿨러의 적용에도 문제가 없게 되어 있는데 아쉽게도 기존 4홀의 규격과는 다른 규격으로 되어 있기에 기존
4홀용 쿨링시스템을 가지고 있는 유저는 새로운 쿨링 시스템을 장착하거나 장착을 위해 추가적인 어댑터등이 필요할 것으로 보인다.(참고로
잘만사의 7000제품군을 장착하고 테스트하였는데 장착시 아무런 문제도 발견되지 않았다. 단 잘만사의 장착법은 기존 K7에 장착하는 4홀을
방식이 아닌 정품쿨러를 장착하는 것과 비슷한 백플레이트를 이용하는방식이다)
3개의 DIMM슬롯, 하지만 사용상 주위필요

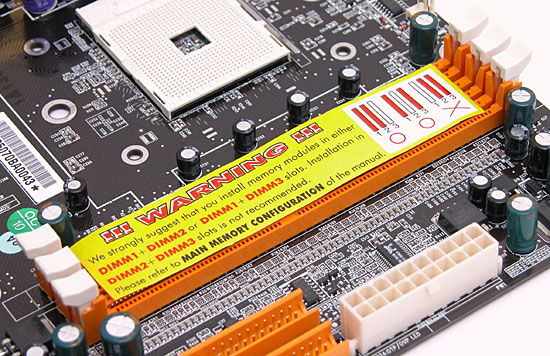

메모리 슬롯의 사진으로
AThlon64는 64bit 프로세서라는 장점으로 인해 40bit 메모리 어드레스 컨트롤러의 채용으로 기존 32bit 프로세서들이 가지는
메모리 확장의 한계인 4GB를 뛰어넘어 1테라 바이트라는 엄청난 메모리까지 확장이 가능하게 되어 있지만 현실적으로 많은 문제가 있다.
우선 위에서 볼 수 있듯이
3개의 DIMM슬롯중 1번과 3번 그리고 2번과 3번을 사용할 것을 권장하고 있으나 2버과 3번을 동시에 사용하는 것은 권장하지 않고
있는데 이것은 메인보드 제조사에 기술적문제로 이 제품만 그럴 것으로 보일 수도 있으나 실제 이것은 AThlon64의 문제이다. 다음
문서를 보자.

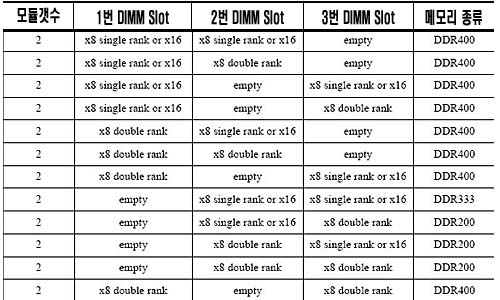

위의 문서는 AThlon64의
기술문서중 메모리 구성부분을 캡쳐하여 조금 수정한 것으로 위의 문서를 보면 2개의 메모리를 DDR400메모리를 사용할 수 있는 방법은
1번과 2번에 혹은 1번과 3번에만 양면의 메모리를 사용하거나 1번 또는 3번에만 양면 메모리를 사용하고 나머지 슬롯에 하나에 단면
메모리를 사용하도록 되어 있다. 따라서 DDR400메모리를 사용하는 것을 기준으로 제품을 설명하고 있는 체인텍에서는 위와같이 2번과
3번에 동시에 메모리를 장착하여 사용하는 것에 대하여 경고하고 있는 것이다.
그럼 3개의 메모리 모듈을
모두 사용할 수는 없을까?.. 이것에 대한 것도 AThlon64의 기술문서에 나타나있는데 아쉽게도 DDR400메모리를 사용하여
DDR400으로 설정하여 사용할 때에는 3개의 DIMM슬롯을 모두 사용할 수 없도록 되어 있으며 DDR200으로 설정시에만 양면 메모리를
모두 3개의 슬롯에 장착할 수 있게 되어 있다.
이것은 아무래도
AThlon64가 개발되고 계속 연기되면서 나타난문제로 보여지는데 AThlon64의 기준은 DDR333에 맞춰서 개발되어오고 있었기
때문으로 생각되며 이것은 이전의 뉴스들을 통해서 어렵지 않게 찾아볼 수 있을 것이다.
클럭 제너레이터가 내장된
nForce3칩셋

다음은 nForce3 150칩셋과
그에 관련된 몇가지의 사진인데 이전까지 nForce2칩셋의 경우도 발열문제로 인해 칩셋에 히트싱크과 이를 식혀주는 팬의 장착이
기본이었으나 이번 nForce3 150칩셋은 간단하게 히트싱크 하나만으로도 충분한 쿨링효과를 얻을 수 있다고 하며 이로인해 칩셋 쿨러에서
발생되는 소음문제도 해결되었다고 한다.
그리고 이를 증명하듯
테스트도중 히트싱크를 만져보아도 그리 높은온도로 느껴지지 않았는데 약간의 튜닝 효과를 위해 저소음의 LED쿨러를 하나 장착하는 것도 좋을
것이다.
하단의 이미지는 클럭
제너레이터부분에 관련된 사진인데 좌측은 nForce3칩셋위의 크리스탈부분의 사진이다. 뭐 이미 여러번 설명하였듯이 클럭 발진을 위해
크리스탈이 존재한다는 것은 nForce3칩셋이 이전 nForce2칩셋과 마찬가지로 칩셋 내부에 메인 클럭제너레이터를 가지고 있다는 증거를
보여주는 것인데 Zenith ZNF3-150의 구석구석을 뒤져봐도 별도의 클럭 제너레이터는 찾아볼 수가 없었다.
따라서 nForce3칩셋도
메인클럭 제너레이터를 칩셋에 내장하였다고 결론지을 수 있는데 우측의 이미지에서 볼 수 있는 Realtek의 RTM680-627클럭IC가
장착되어 있어 얼마전 알아본 RADEON9100 IGP칩셋처럼 메모리부의 클럭은 외부 클럭제너레이터를 통해서 이루어지는 것 보여진다.
nForce3만의 특징, 3개의 IDE Port
이것은 IDE포트와 FDD포트의
사진으로 지금까지 너무나 흔한 것이었기에 메인보드를 소개하면서 IDE포트를 소개하는 것은 특징적인 위치에 있을 경우에만 해당 위치에 대한
언급과 함께 IDE포트와 FDD포트를 소개하였다.
하지만 nForce3 150칩셋은
지금까지 대부분의 사우스 브릿지들이 지원하고 있는 2채널의 IDE를 뛰어넘어 3개의 채널을 지원하는 칩셋이기에 위의 사진에서 볼 수
있듯이 우측에 두 개의 IDE포트와 좌측의 한 개씩의 IDE 및 FDD포트를 볼 수 있는데 아쉽게도 3번째 채널에 ODD장치등을
연결하게되면 시스템이 불안해지는 문제가 가끔 나타난다고 하여 3번째 채널은 일반HDD등만 연결할 것을 권장하고 있다.
4개의 SerialATA포트를 지원한다.

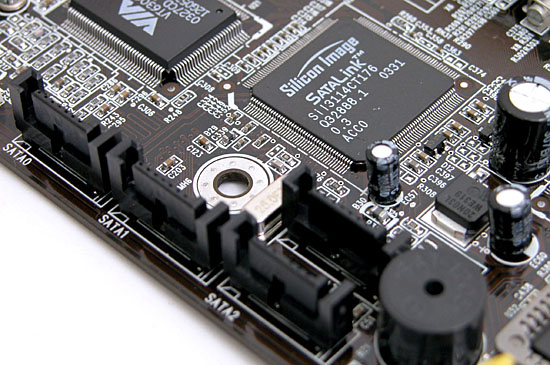

다음은 체인텍의 최상위
제품군인 Zenith제품군에 어울리는 구성으로 nForce3칩셋이 아쉽게도 SerialATA를 지원하지 못하는 단점을 매꾸기 위해
SiliconImage사의 최신 SerialATA RAID컨트롤러인 Sil3114컨트롤러를 기본으로 장착하고 있다.
Sil3114는 기존의 2포트
컨트롤러의 업그레이드 칩셋으로 최대 4개까지의 SATA기기와 연결이 가능하게 되어 있는 장점과 RAID 0, 1, 0+1의 기능을 모두
제공하고 있는 장점을 가지고 있으며 이전의 컨트롤러(Sil3112)는 사우스 브릿지에 내장된 SerialATA컨트롤러들보다 좋은 평가를
받고 있다.
7.1CH 사운드 및
Gigabit Ethernet 그리고 iEEE1394

체인텍의 Zenith제품군의
큰 특징으로 인식되어온 7.1채널 사운드의 지원이 이번 Zenith ZNF3-150에서도 그대로 이어지고 있는데 이전의 Zenith제품군과
같이 VIA의 고급사운드 DSP인 ENVY24PT를 장착하고 있어 메인보드에 내장된 사운드 프로세서로는 최고의 성능과 음질을 들려주게
되어 있다.
그리고 하단부의 이미지에서 볼
수 있듯이 Gigabit Ethernet 컨트롤러인 Broadcom의 BCM5788KFB 컨트롤러가 장착되어 있는데 Zenith
제품군으로써는 최상의 스펙을 위해 Gigabit Ethernet 컨트롤러를 장착해야 하지만 nForce3 150칩셋이 10/100만을
지원하기에 외부 호스트 컨트롤러를 장착하였으며 이와 같은 이유하에 iEEE1394컨트롤러또한 VIA의 VT6306 IEEE1394 호스트
컨트롤러가 장착되어 있다.
백패널

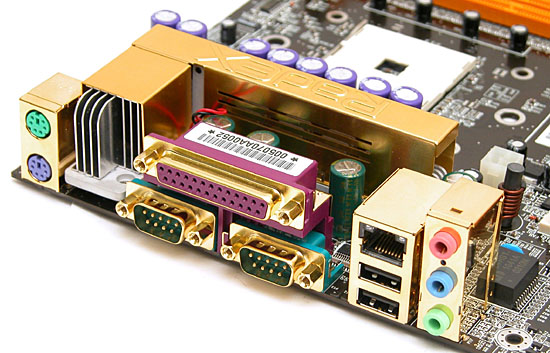

마지막으로 백패널부분의
사진인데 구성은 지금까지의 여타 제품들과 비슷한 패널구성을 보이고 있지만 체인텍만의 RadEX의 장착으로 인해 PS/2포트와 프린터포트
사이에 떨어져 있으며 전체적으로 금색으로 만들어져 상당히 고급스러운 분위기를 느끼게 하고 있다.
|
