| 바이오스부분
기본 화면. 역시 별다른 특징은 없다. 오른쪽의 X-BIOS II 이라는
부분이 눈에 들어온다.
 |
Advanced Chipset Features 부분이다.
기본적으로 다른 보드와 유사하지만, FSB세팅을 비롯한 CPU세팅이 이 메뉴에 포함이 되어있다. 따라서 메모리세팅, CPU세팅등을
이 메뉴에서 처리할 수 있다. 또한, AGP 8X지원 메뉴도 이 메뉴에서 처리할 수 있도록 되어있다. |
System Performance 설정을 클릭하면 다음과 같은 화면을 볼 수 있다. 이 설정값에 따라
설정할 수 있는 메뉴의 폭이 다음과 같이 달라지게 된다.
 |
 |
|
Expert Mode 선택시 |
Optical / Aggressive 선택시 |
 |
 |
| Expert Mode의 경우 1Mhz단위로
FSB세팅이 가능하다. |
Optimal / Aggressive의 경우
정규클럭만 선택이 가능하다 |
Optimal / Aggressive를 선택하게 되면 CPU
Interface부터 메모리세팅까지 해당 세팅값으로 자동으로 설정되며, Expert의 경우 수동설정으로 마음대로 변경이 가능하다.
Optimal 모드는 가장 기본적인 세팅값으로 구성되어있고, Aggressive 모드는 약간의 오버클럭을 취한 형태의 세팅으로
구성되어있다. 세팅에 자신이 없는 분들 중에서, 메모리 레이턴시등을 빠르게 맞추고싶은 유저라면 Aggressive모드로의 세팅을 권장하고
싶다.
Expert의 경우 FSB Frequency는 수동으로 100Mhz ~
200Mhz 까지 설정이 가능하지만, Optimal / Aggressive모드의 경우 정규클럭만 세팅이 가능하다. 따라서 오버클럭에
목적이 있는 사용자라면 Expert를 선택하여야 할듯. (참고로 이 보드는 배수조정 옵션이 없다.)
이 다음부터 나타나는 세팅값의 경우는 Expert 모드를 선택하였을 시
나타나는 모드이다. 메모리 Timing세팅에서도 역시 3가지 권장값을 제공하며, Expert모드의 경우에만 수동 조정이 가능하다.

Memory Timings의 경우도 똑같은 3가지 모드를 두고 있으며,
Optimal / Aggressive를 선택하게 되면 Latency모드를 설정된 값으로 지정하며, Expert의 경우는 수동 설정이
가능하다.
Integrated Peripherals
Integrated Peripherals에서는 nForce2의 내장기능들의
설정이 가능하다.
X-BIOS Overclocking
기본적인 CPU설정은 Advanced Chipset Features에서 가능하기 때문에, 이 메뉴에서는
CPU설정에 관련된 기능들은 일단 없다.
제공하는 기능은 AGP / PCI Frequency와, Core Voltage 만 설정이 가능하다.
Memory Voltage의 경우 메인보드에서 점퍼로 설정이 가능하므로 바이오스에서는 빠져있다.
AGP / PCI Prequency는 일종의 클럭 고정기능으로, FSB와 상관없이 AGP / PCI에
어떤 클럭을 공급할지를 선택하는 일이다. 66Mhz로 설정하게되면 클럭이 고정되는 효과를 누릴 수 있다.

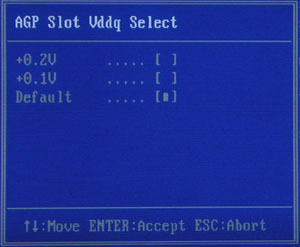

AGP Voltage의 경우 1.7V까지, CPU Voltage의 경우
2V까지 조정이 가능하다.
가장 아쉬운점은 배수조정기능이 없다는 것이다. 배수조정기능이 있다면 효과적인
오버클럭이 가능할 것이지만, 배수조정기능이 없어 일정폭 이상의 오버클럭은 불가능하다. 특히 133FSB CPU를 166으로 둔갑시켜
사용하는 등의 오버클럭은 불가능하다.
O.T.S / Hardware Monitoring
O.T.S. 화면으로 하드웨어 모니터링이 가능하며, CPU가 과도한 열 이상
발생시 자동으로 전원을 차단시켜주는 기능도 가지고 있다. 별도로 온도설정이 가능하여 적절한 보호기능을 취할 수 있도록 되어있다.
|
