5. P4S8X-X vs P4X8X - 제품 레이아웃 비교 (1)
|
|
제품명 |
P4S8X-X |
|
CPU |
Socket 478, Intel Pentium 4 FSB 400/533MHz 지원 |
|
Chipset |
SIS648 + SIS693L |
|
메모리 |
DDR-SDRAM PC2100 / 2700 / 3200 지원 |
|
Audio |
AD1980 6Ch Sound Codec (광출력 지원) |
|
LAN |
Realtek RTL8201BL |
|
확장 슬롯 |
6 PCI slots, 1 AGP slot |
|
Form Factor |
ATX |
|
내용물 |
메인보드, 메뉴얼, 드라이버 CD, IDE 케이블, I/O 쉴드 |
|
제조사 |
Asus (
http://www.asus.co.tw ) |

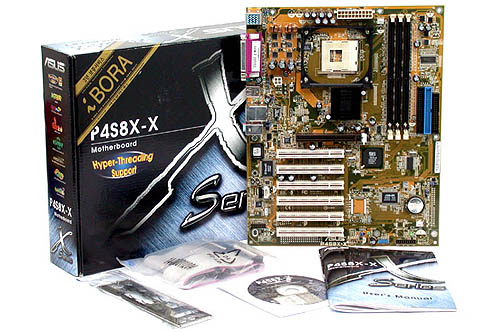

A7V8X-X가 AMD
플랫폼을 위한 메인보드였다면, 이번에는 INTEL Pentium4를 위한 메인보드 P4S8X를 살펴볼 차례이다. P4S8X-X는
SIS648 칩셋을 장착한 메인보드로 이번에도 역시 기존 P4S8X의 개량형 제품이므로 기본적인 사항은 거의 동일할 것이다. 그러므로 이
제품도 기존 P4S8X와의 차이점을 찾아보도록 하겠으며, 이번에는 P4S8X의 풀옵션 제품이 아닌 일반 P4S8X와의 확실한 비교를
해보도록 하자.

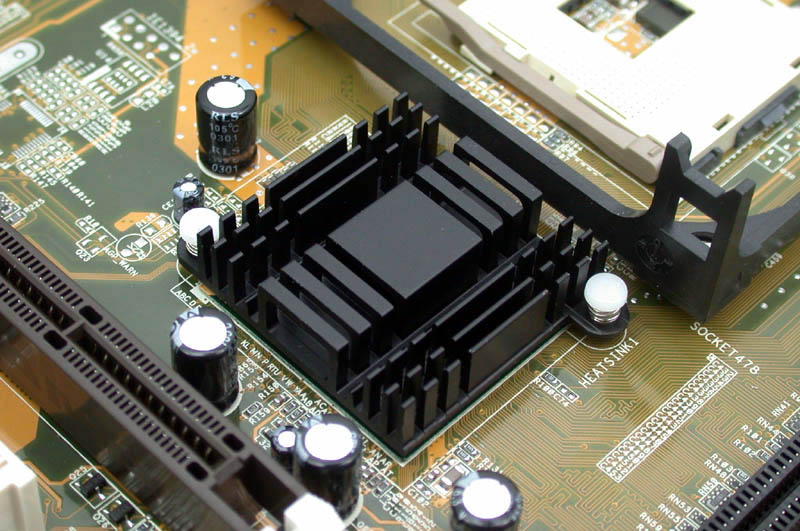

노스브릿지 방열판은
그대로.. 하지만 캐패시터가..
앞서 A7V8X-X에서는 더
저렴한 노스브릿지 방열판을 장착하였던 것에 반해, P4S8X-X는 기존 P4S8X와 동일한 방열판을 사용하고 있다. 이는 P4S8X가
원래부터 저렴한 방열판을 장착하고 있기 때문인데, 방열판의 변화가 없는 대신 노스브릿지 주변의 캐패시터들의 키가 작아진 것을 확인할 수
있을 것이다. 역시 X-Series는 단가 줄이기에 무척이나 주력하고 있다.

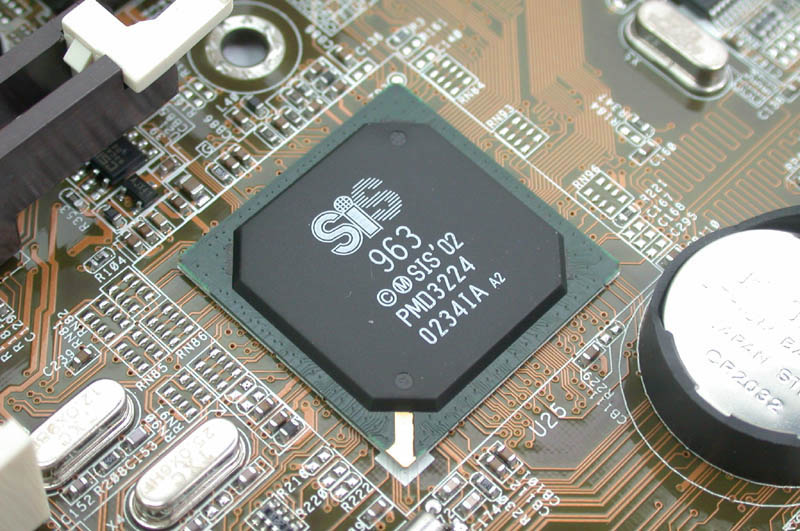

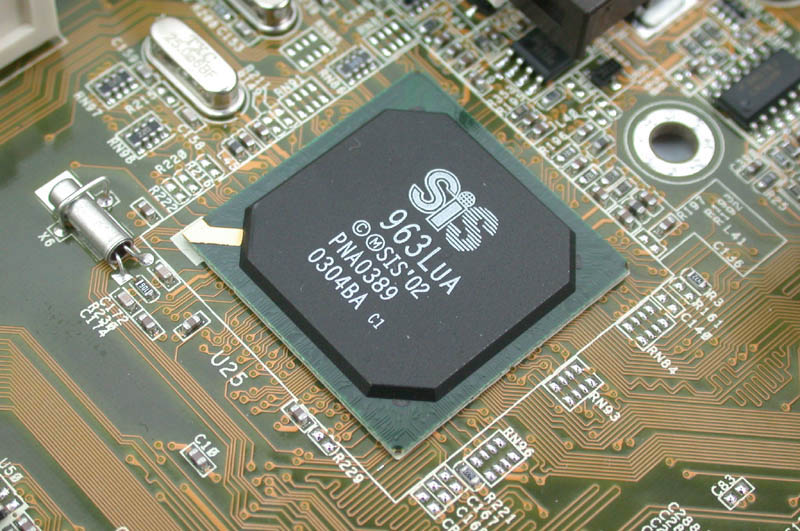

사우스브릿지를
SIS693에서 SIS693L로 다운그레이드
 |
 |
|
[ SIS693에서 SIS693L로 다운그레이드 ] |
사우스브릿지도 SIS693에서
SIS693L로 변경되었다. SIS693과 SIS693L의 차이점은 오로지 IEEE1394의 지원 유무로, IEEE1394를 지원하지
않는 P4S8X에서는 그 차이는 더욱 미미해진다. IEEE1394를 지원하지도 않으면서 궂이 SIS693 사우스브릿지를 사용할 필요는
없으며, IEEE1394 컨트롤 기능이 제거되어 더욱 저렴한 SIS693L을 장착하는 것이 가격적인 면에서 훨씬 유리하게 작용한다.

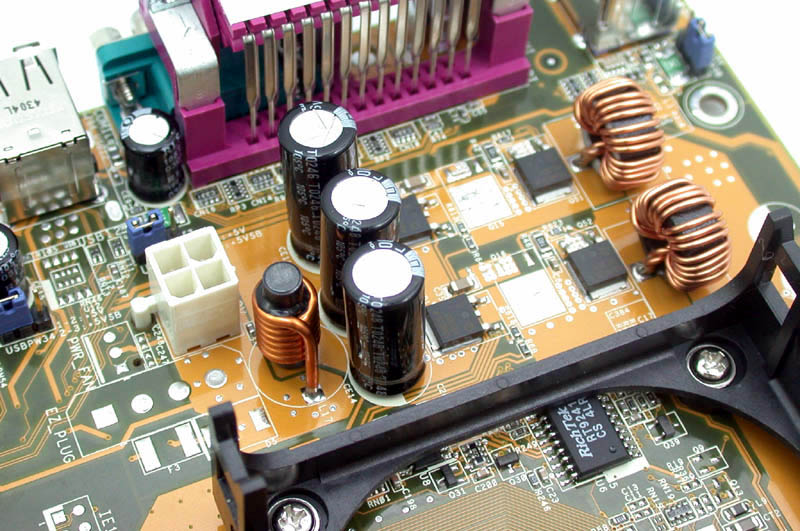

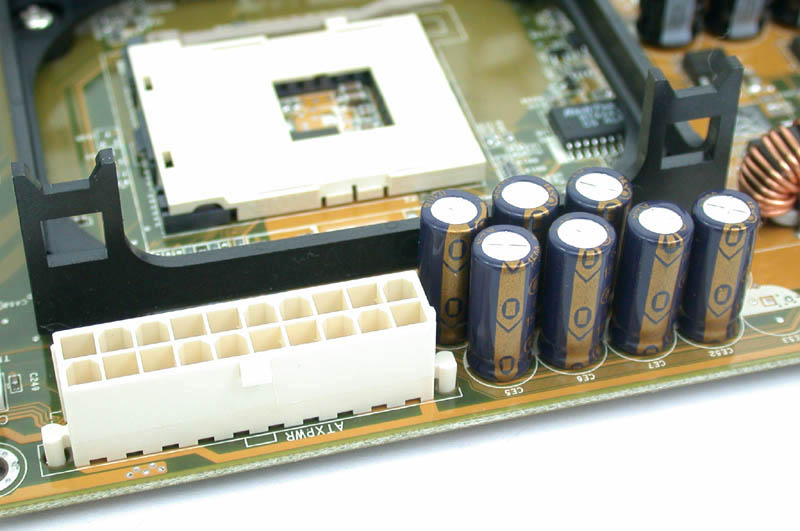

EZ_PLUG 기능 제거
P4S8X-X와 P4X8X의
전원부는 캐패시터의 수나 용량면에서 별다른 차이를 보이지 않는다. P4X8X-X의 전원부는 P4S8X의 전원부에 비해 상당히 허전에
보이는데, EZ_PLUG의 부재가 가장 큰 이유라고 볼 수 있다. EZ_PLUG는 펜티엄4 전용 4핀 전원 커넥터 대신에 일반 12V
4핀 전원을 이용하여 CPU에 보조 전원을 공급해주는 기능이다. 펜티엄4 전용 4핀 전원 커넥터가 없는 유저들에게 있어선 좋은 기능일 수
있겠지만, 왠만한 250W 이상의 파웟서플라이가 전용 커넥터를 갖추고 있어 실용성이 높진못한 편이다. X-Series인 P4S8X-X
역시 이런 부가 기능은 제거되었다.

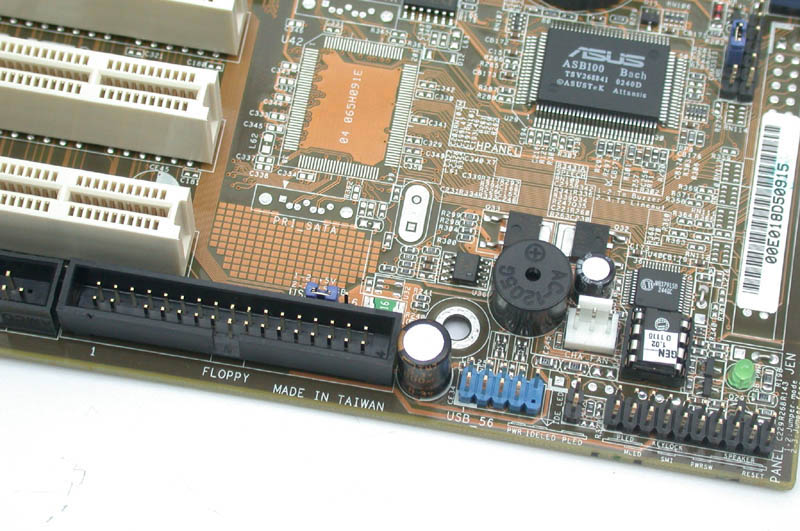

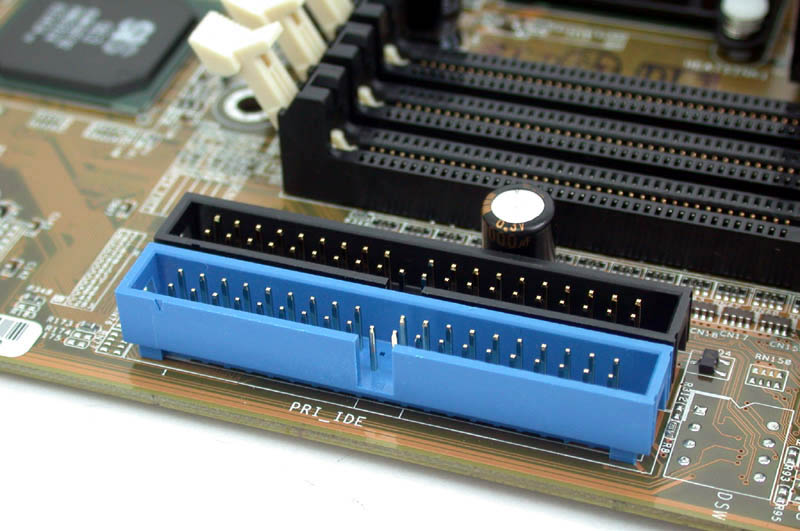

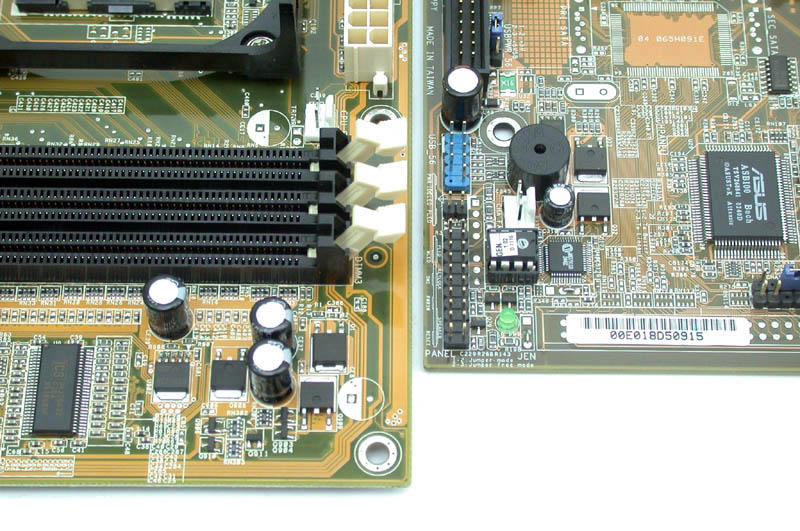

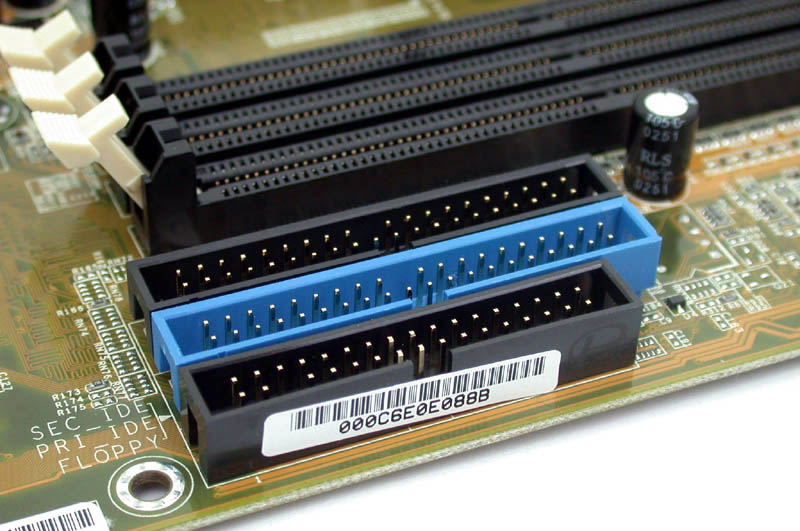

길어진 PCB.. 좋은
위치로 이동한 FDD 커넥터
P4S8X-X는 기존
P4S8X에 비해 PCB 길이가 손가락 한마디 정도 길어졌으며, 이와함게 FDD 커넥터의 위치 변경도 이루어졌다. 기존 P4S8X의 경우
FDD 커넥터가 상당히 좋지 않는 위치에 있었지만, P4S8X-X는 FDD 커넥터가 IDE 커넥터의 옆으로 이동하여 한결 좋아진
모습이다. 약간의 설계 변경을 통한 제품 개선은 뒤늦게 출시되는 제품의 장점으로 X-Series의 한가지 특징이라고 생각할 수 있겠다.
|
|
