| [리뷰]
|
고휘도의 LED가 은은하게 퍼지는, absolute C302!
|
|
5. 케이스 내부구조와 특징
|

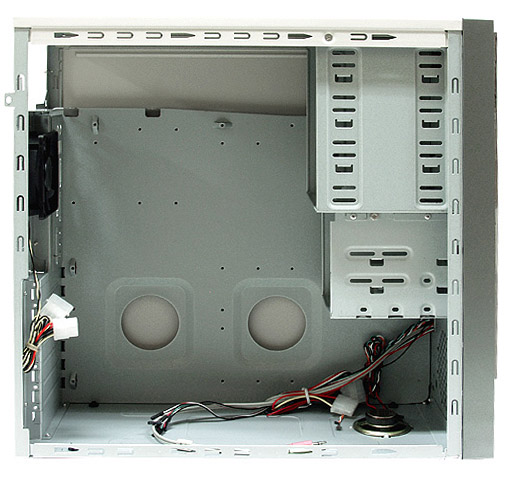

케이스 내부의 모습이다. 부득이하게 사진촬영을 하지 못한 관계로
absolute 홈페이지에 있는 사진을 이용하였음을 양해하기 바란다. Fullsize ATX라서 넉넉한 공간을 가지고 있다. 자세한 세부
사진 역시 아래에서 클로즈업된 화면으로~!!

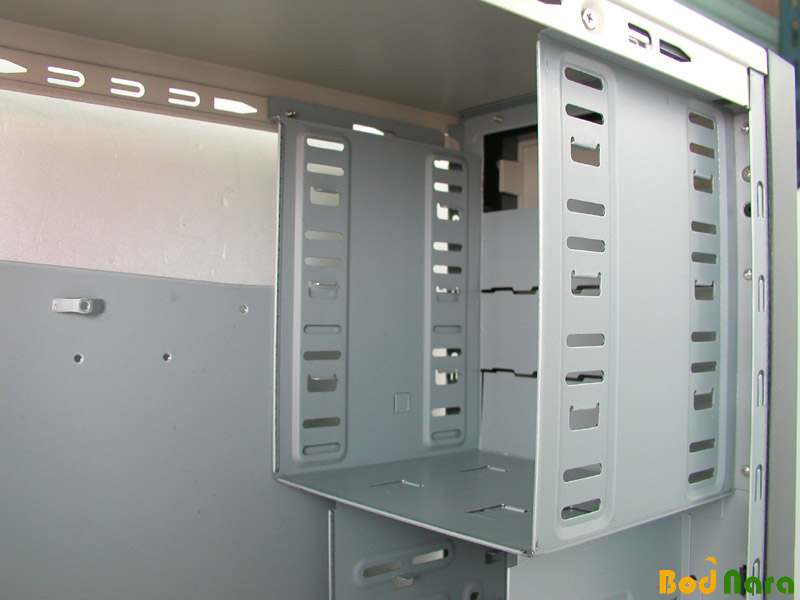

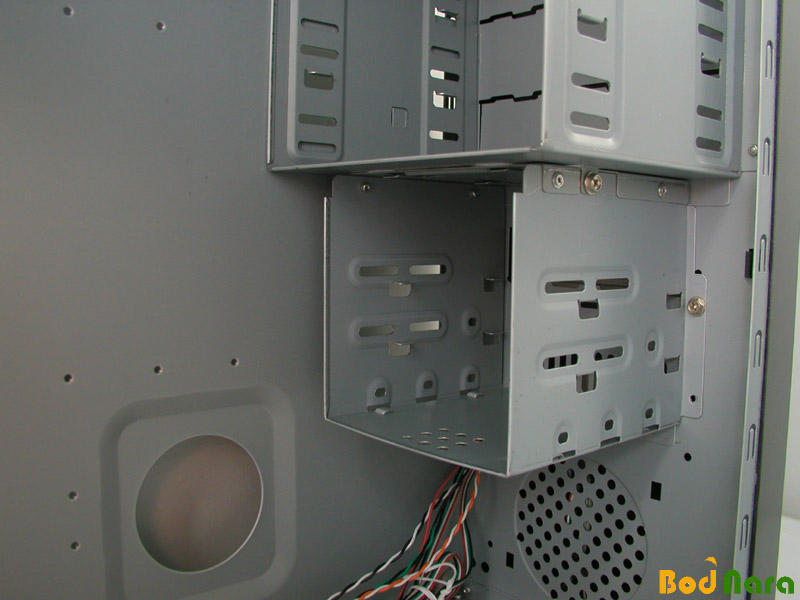

앞사진은 5.25"베이의 모습이다. 4개의 장치를 장착할 수 있다. 양쪽으로
나사를 고정해야 하는 방식으로 설계되어 있다. 3.5"베이 역시 5.25"와 같은 구조이다.

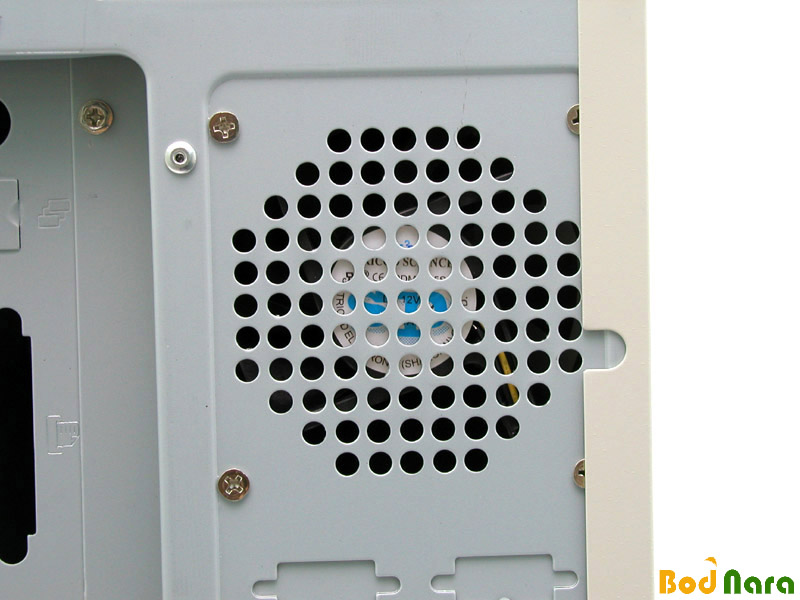

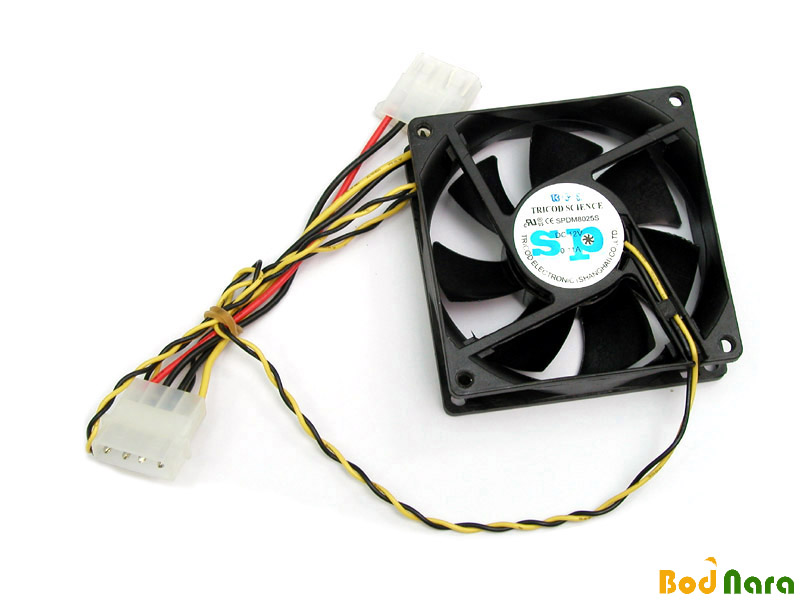

케이스에 기본적으로 장착되는 쿨러에는 80mm가 사용되었다. 일반적으로 많이
쓰이는 80mm쿨러가 장착되어 있으며, 전원은 파워서플라이에 연결하는 4핀짜리 쿨러이다. 가끔씩 보면 메인보드에 사용하는 3핀 파워를
사용하는 경우가 있는데, 이 경우 메인보드에서 남은 파워 연결이 없다면 사용하기에 상당한 애로사항을 겪을 것이다. 전원을 받기고 다시
출력해주는 부분이 있어서 파워서플라이 선의 낭비가 없다.

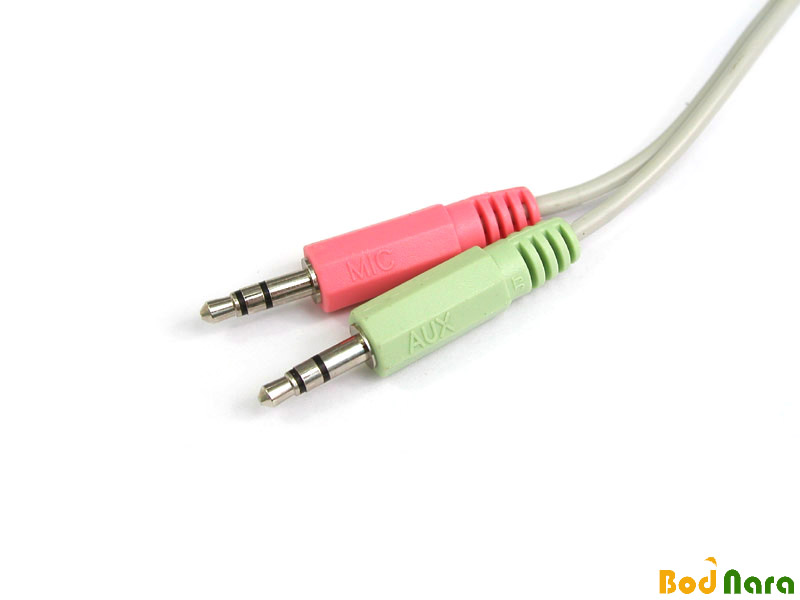

전면확장포트를 위한 오디오 연결선이다. 빨간색은 MIC 선이고, 녹색은

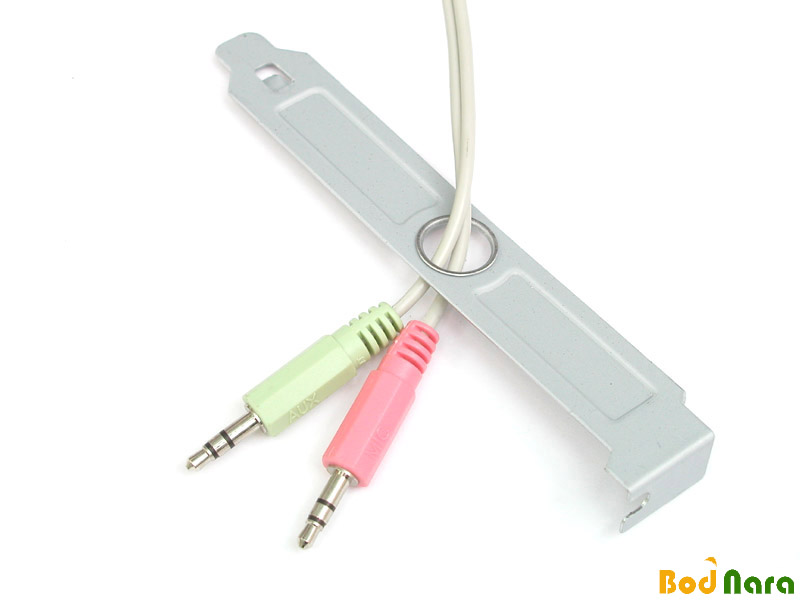

Audio Out 선이다. 그 옆으로 보이는 사진은 확장선을 밖으로 꺼내기 위한 가이드에 연결한 모습이다.

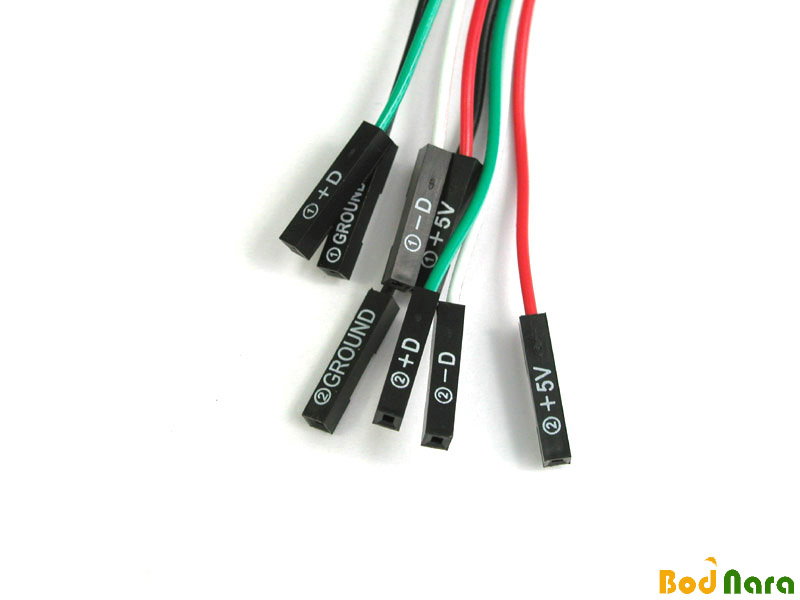

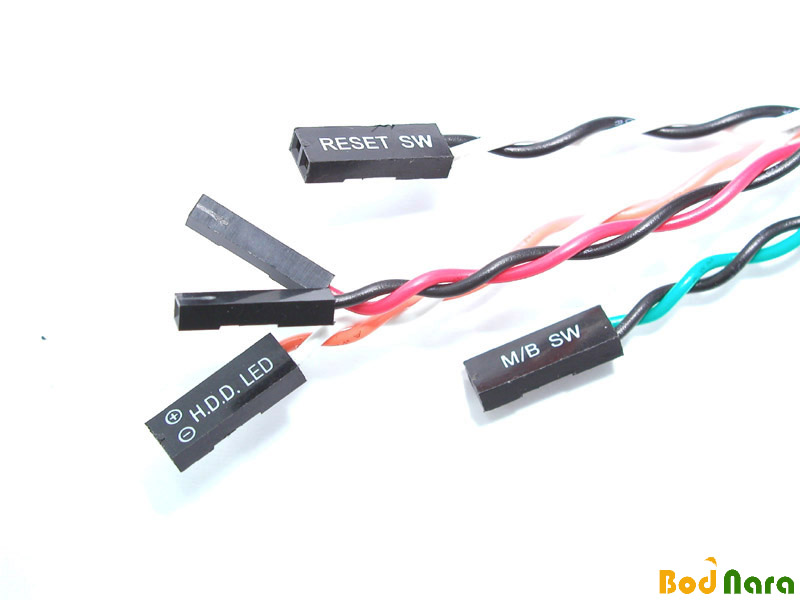

전면 USB확장을 위한 점퍼의 모습이다. v,+,-,g를 따로따로 만들어
4개의 점퍼를 메인보드에 연결해야한다. 그런데 이 핀이 작기 때문에 메인보드를 장착한후 연결하려면 상당히 어렵게 된다. 그 옆으로는

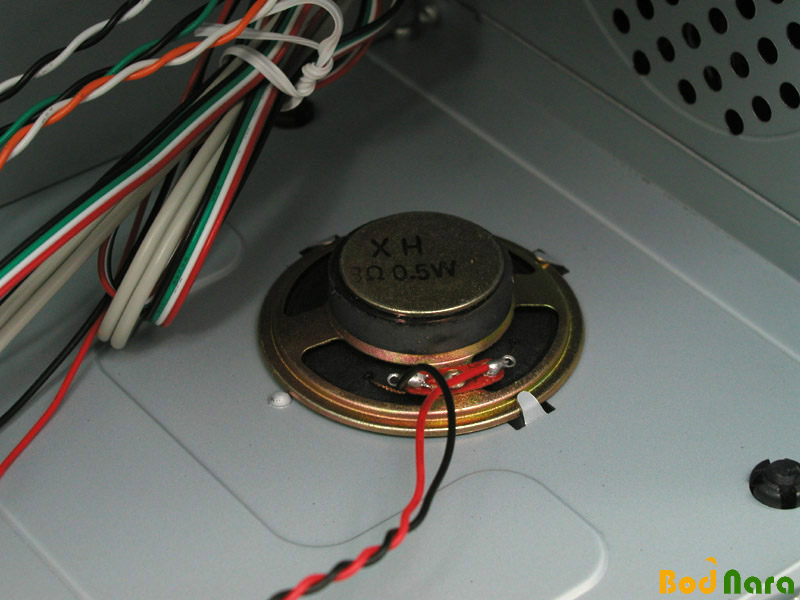

Front Panel 연결을 위한 점퍼이며, 마지막으로 비프음을 발생시켜주는 스피커의 모습이다.

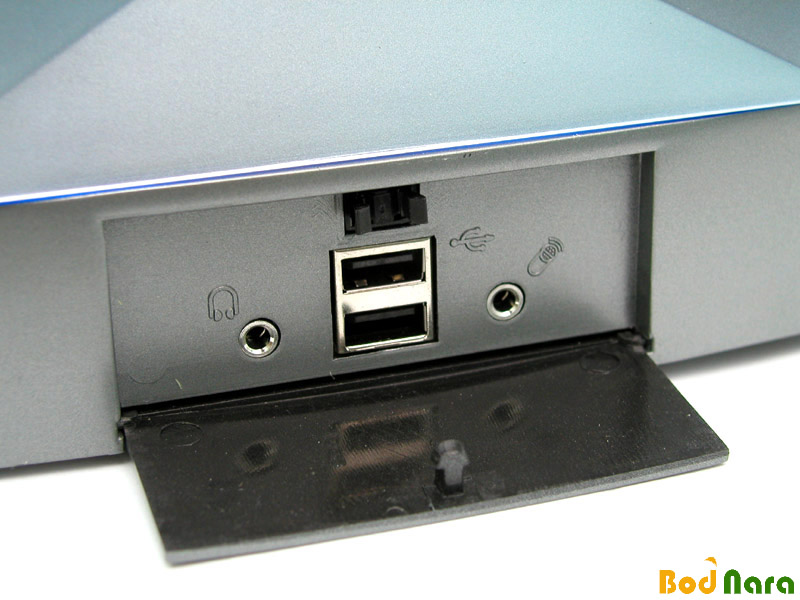

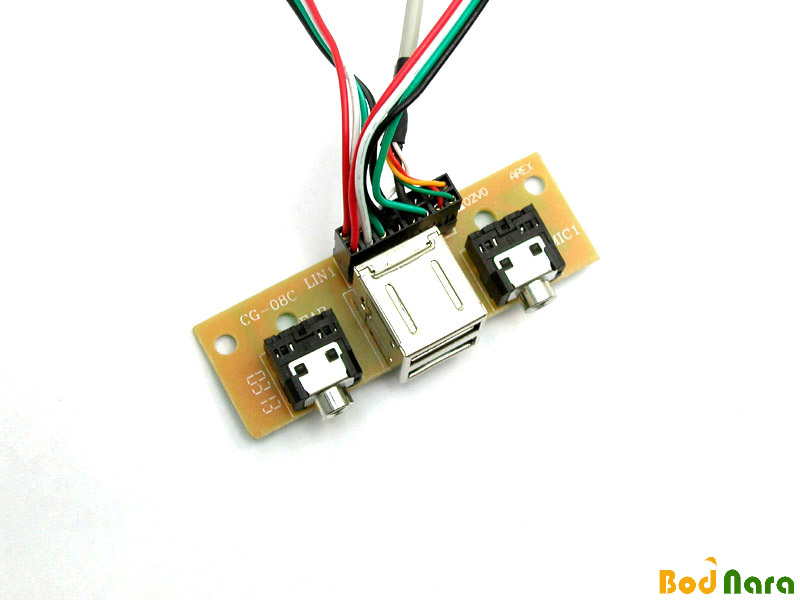

위에서 간단하게 살펴본 확장포트를 다시 자세하게 살펴보도록하자. 2개의 USB 포트와 사운드 포트를 볼
수 있다. 왼쪽부터 오디오 아웃, USB, Mic 순으로 배치되어 있다. 여닫이 형식으로 설계되어 있어서 사용할 때만 열어두고 사용하지
않을 때는 닫아 놓을 수 있다. 옆쪽으로는 전면 포트를 분해했을 때의 모습이다.

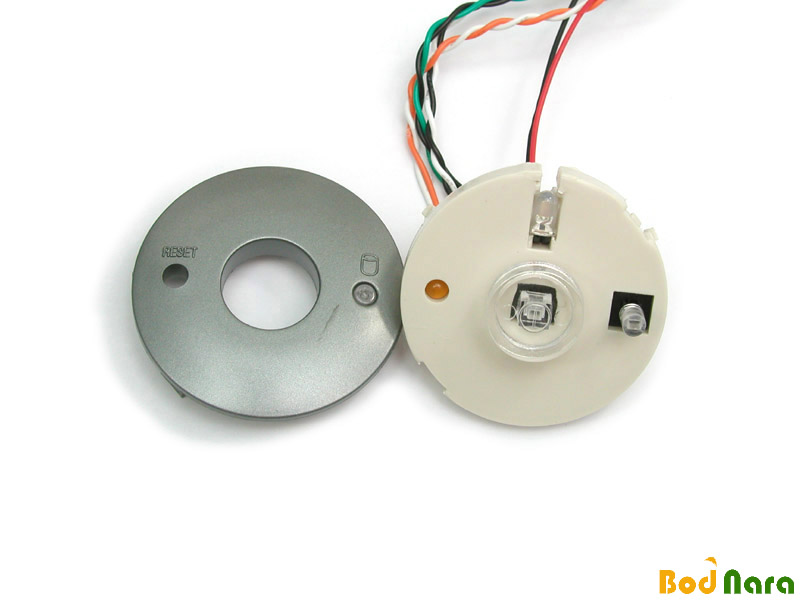

전원스위치를 분해한 모습이다. 가운데쪽으로 전원스위치가 달려있고, 위쪽으로는 파란색의 고휘도 LED,

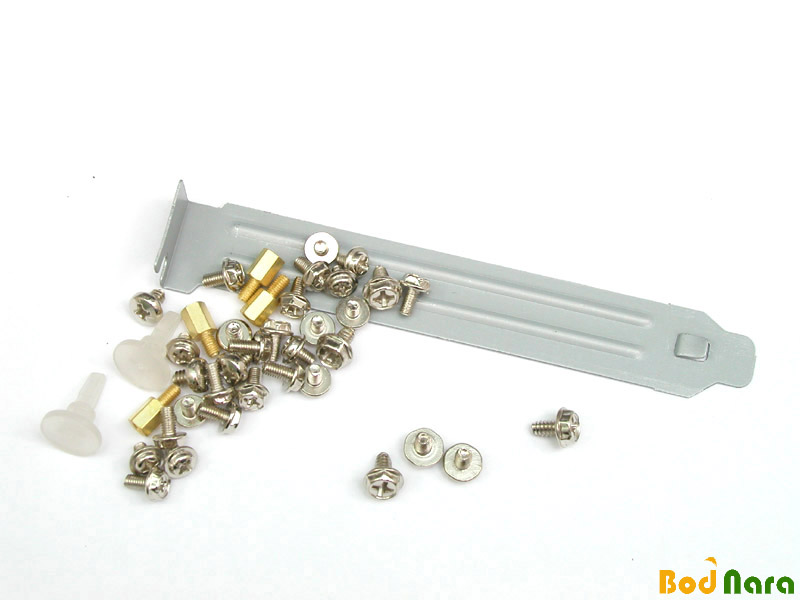

왼쪽으로는 리셋스위치, 오른쪽으로는 하드디스크 LED가 장착되어 있는 것을 볼 수 있다. 그 옆으로는 케이스를 조립하는데 필요한
여러종류의 나사들의 모습이다.
|
|
|
|
|
|
