본격적인 PCI Express 메인스트림! ELSA FALCOX X70 Pro
|
|
2. Radeon X700 시리즈 스펙 요약
|
ATI에서 새롭게 출시한 PCI Express용 그래픽 칩셋인 RV410 / Radeon X700은 Radeon X800보다 미세한
110nm 공정으로 제작되었으며, GDDR3 메모리를 사용하고, 네이티브 방식 PCI Express x16을 지원한다. Shader
Model은 Radeon X800이 지원하고 있는 것과 동일한 2.0b를 지원하며, Radeon X800만의 특징이었던 3Dc 기능 등 Radeon X800의 하드웨어적인 기능과 특징을 이어받고 있다.
Radeon X700의 코어
내부 구조를 살펴보면 8개의 픽셀 파이프라인과 6개의 버텍스 파이프라인으로 구성되어 있으며, 128bit GDDR3 메모리 인터페이스를 갖고 있고, PCI Express 버스 인터페이스가 내장된 것을
볼 수 있다.
그러나 픽셀 파이프라인 갯수를
Radeon
X800 시리즈의 최대 16개에 비해 절반인 8개로 줄이고, 메모리 인터페이스도 256bit의 절반인 128bit로 구성하는 등 경쟁사 nVIDIA의
GeForce 6600 시리즈와 동일한 방법으로 상위제품과 분명한 차이를 두고 있다.

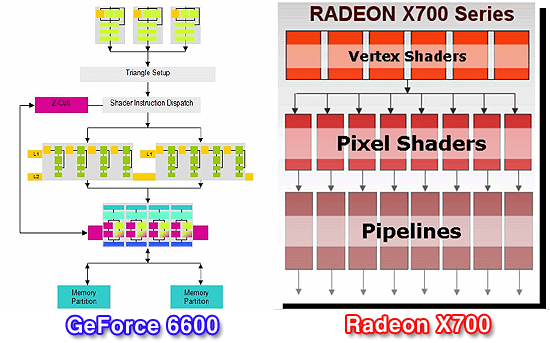

nVIDIA의 GeForce 6600 시리즈와 비교해보면 픽셀
파이프라인 갯수는 8개로 같지만 버텍스 파이프라인을 X800과 동일하게 유지하여 GeForce 6600의 3개에 비해 2배가 된다.
Radeon X700 시리즈는
최고 클럭의 Radeon X700 XT와 이보다 클럭이 낮은 X700 Pro, 그리고 GeForce 6600과 접전을 벌일 것으로 보이는
Radeon X700인 3가지로 구분된다. Radeon X700 Pro까지는 GDDR3 메모리를 사용하고 있지만, Radeon X700의
경우 경쟁사인 nVIDIA의 GeForce 6600과 같은 가격대 성능비를 갖추기 위해 GDDR 메모리를 사용하게 될 것으로 보인다.
|
Specs |
Radeon X700 XT |
Radeon X700 Pro |
Radeon X700 |
GeForce 6600
GT |
|
코어 클럭 |
475MHz |
420MHz |
400MHz |
500MHz |
|
메모리 용량 |
128
/ 256MB |
256MB |
128MB |
128 / 256MB |
|
메모리 버스 |
128-bit |
|
메모리 종류 |
GDDR3 |
GDDR(?) |
GDDR3 |
|
메모리 클럭 |
525(1050) MHz |
432(864) MHz |
350(700) MHz |
500(1000)
MHz |
|
메모리 대역폭 |
16.8GB/s |
13.8GB/s |
11.2GB/s |
16GB/s |
|
픽셀 파이프라인 |
8개 |
|
버텍스 파이프라인 |
6개 |
3개 |
|
픽셀 세이더 |
PS 2.0b |
PS 3.0 |
|
버텍스
세이더 |
VS 2.0 |
VS 3.0 |
|
픽셀 필레이트 |
3.8G Pixels/sec |
3.36G Pixels/sec |
3.2G Pixels/sec |
4G Pixels/sec |
|
그래픽버스
인터페이스 |
Native PCI Express x16 |
위의 표는 Radeon
X700 시리즈와 경쟁사 nVIDIA의 GeForce 6600 GT의 스펙을 비교한 것으로, 픽셀 세이더 및 버텍스 세이더 버전 지원에
있어 GeForce 6600 GT가 한발 앞서지만 버텍스 파이프라인 갯수는 Radeon X700이 6개로 많다는 것을 확인할 수 있다.
|
|
|
