여기에서는 새롭게 적용된 CPU 워터블럭인 ZM-WB4 GOLD와 VGA
워터블럭인 ZM-GWB3를 살펴보도록 하자.
CPU Water Block ZM-WB4 GOLD
ZM-WB4 GOLD는 Reserator1 V2와 함께 새롭게 출시된 제품으로 기존
Reserator1 Plus에 제공되던 CPU 워터블럭을 개선한 제품이다. 패키징 형태는 기존 잘만 제품들에 많이 사용되던
방식으로 플라스틱 밀봉되어 있다. 튜브 클램프 2종을 비롯하여 CPU 소켓에 맞는 고정 핀들을 제공한다.
CPU 워터블럭인 ZM-WB4 GOLD는 기존 Reserator1 Plus에
함께 제공되던 워터블럭과는 차이를 보이는데 상단 부를 강화플라스틱을 적용하여 순수 구리 재질의 베이스 부와 함께
디자인적으로도 멋진 모습을 연출하고 있다. 순수 구리 베이스 부는 부식을 방직하기 위하여 금으로 도금하였다. 베이스 부는
물체가 거울과 잘 비칠 정도로 래핑 상태가 우수하다. 순수 구리를 사용하기 때문에 열전도 부분에서도 유리하다. 2단으로
구성되어 사용할 수 있는 튜브의 사이즈가 다양하여 유연성이 높은 편으로 외경 x 내경 사이즈가
14x10mm, 13x10mm, 13x9mm, 12x9mm, 12x8mm, 11x8mm,
10x8mm의 7가지를 사용할 수 있도록 하고 있다.
[인텔 소켓 478 CPU]
[AMD Athlon64 소켓 939 CPU]
[인텔 LGA775 CPU]
ZM-WB4 GOLD에 사용할 수 있는 CPU들은 소켓 478을 비롯하여 현재
가장 활발하게 적용되는 인텔 LGA775 방식도 기본으로 지원한다. 또, AMD Athlon64나 Sempron에도 사용할
수 있도록 소켓 754/ 939/ 940에도 적용할 수 있는 클립들을 제공한다. 최근에 나온 AMD의 AM2 소켓은 아직
지원하지 못하고 있는데 호환 클립을 제작하여 사용할 수 있도록 하는 것도 사용자 입장에서는 환영할만한 일이다.
제공되는 부속물은 한글이 포함된 제품 설명서, ZM-WB4 GOLD 워터블럭, 서멀 그리스,
고정 클립 2개, 고정 볼트 2종, 잘만 스티커, 튜브 클램프 2종, 쇼트 방지 종이 절연 와셔, 소켓 478 고정
가이드, LGA775 고정 가이드, AMD 754/ 939/ 940용 고정 가이드로 구성된다.
VGA Water Block ZM-GWB3
VGA 워터블록도 기존과는 다른 디자인으로 설계된 ZM-GWB3가 제공된다.
부식 방지를 위해 아노다이징 처리된 알루미늄 재질로 구성되며, 기존의 일체형 구조에서 상단부에 피팅이 위치하고 있다.
패키징 방식은 전면에는 제품 보호를 위해 플라스틱이고 후면은 두꺼운 종이로 쉽게 손상되는 것을 방지하고 있다.
VGA 워터블럭은 알루미늄 재질을 사용하고 있는데 냉각수로 물이 사용되기
때문에 부식 방지를 위해 아노다이징 처리를 해놓고 있다. 고정 방식도 기존 ZM-GWB2의 2핀 방식에서 4핀으로 변경되어
좀 더 안정적인 고정과 장력을 제공하게 되었다. 또, 상단부에 피팅이 위치하고 고정된 것이 아니라 이동이 가능하여 좀 더
원활한 설치와 호환성을 높일 수 있게 설계된 점이 특징이다. 사용할 수 있는 VGA는 4홀이 설치되어 있는 경우 거의
대부분 장착하여 사용할 수 있도록 구성되어 있다. 사용이 가능한 튜브는 외경 x 내경 사이즈가 13x9mm, 12x8mm,
11x8mm, 10x8mm의 4가지를 사용할 수 있다.
[NVIDIA GeForce 6600GT에 설치]
GPU 주변에 4홀과 PCI-Express x16 방식의 슬롯을 제공하는
NVIDIA GeForce 6600에 설치하여 보았는데 이 그래픽 카드처럼 4홀을 가진 그래픽 카드라면 웬만한 제품들에는
모두 사용할 수 있다. ZM-GWB3 워터블럭 자체의 크기도 크지 않은 편이기 때문에 주변부가 너무 협소하지 않다면
설치에는 크게 무리 없을 것으로 보여진다. 상단의 PVC 튜브를 설치하고 이전 ZM-GWB2 처럼 고정 방식이 아니기
때문에 캐패시터 등의 부품들이 있더라도 어느 정도 이동을 통해 간섭을 피할 수 있는 장점도 가진다.

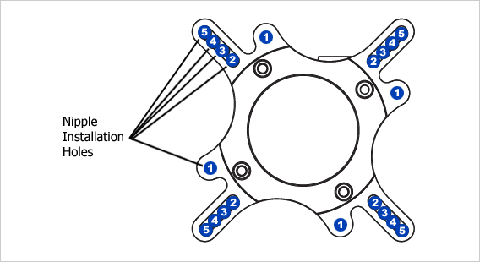

호환되는 그래픽 카드는 잘만에서 제공하고 있는데 아래와 같다. 사용하는 그래픽
카드와 호환이 되는지 확인 후 사용하면 차후에 발생하는 호환성 문제로 인한 불편을 줄일 수 있다.
|
니플장착
홀
|
VGA 카드
|
|
1
|
ATI X1600 Series
ATI X1300 Series
ATI Radeon 9*** Series (9550/9600 제외)
ATI Radeon X*** Series
NVIDIA Geforce4 MX Series
NVIDIA Geforce FX 5200
NVIDIA Geforce FX 5500
NVIDIA Geforce FX 5600(FX 5700)
NVIDIA Geforce 6600 Series (6600 AGP Series 제외) |
|
2 |
NVIDIA Geforce4 Ti 4*** Series
NVIDIA Geforce FX 5700(Ultra) Series
NVIDIA Geforce FX 5800 Series
NVIDIA Geforce 6600 Series (6600 AGP Series 제외) |
|
3 |
ATI X1600 Series
NVIDIA Geforce 6600 Series (6600 AGP Series 제외)
NVIDIA Geforce 7600 Series |
|
4 |
NVIDIA Geforce FX 5900 Series
NVIDIA Geforce FX 5950 Series |
|
5 |
ATI X1900 Series
ATI X1800 Series
NVIDIA Geforce 7900 Series
NVIDIA Geforce 7800 Series (7800GS 제외)
NVIDIA Geforce 7600 Series
NVIDIA Geforce 6800 Series |
제공되는 부속물은 ZM-GWB3 워터블럭, 튜브 클램프 2개, 니플 4개,
고정 너트 4개, 스프링 4개, 서멀 그리스, 한글 포함된 제품 설명서, 잘만 스티커, 와셔 플레이트, 장착 볼트가
제공된다.
|
